4.
4.1
机器调整
进行动作确认以及识别数据的补正等。
∗
不能从操作员模式的主画面
(
初始设定状态
)
进入。
1.
按主菜单的
。
•
将显示
<
机器调整菜单
>
画面。
4.1.1
原点复归
全轴原点复归。
∗
请确认传送带上没有基板后再进行。
在机器调整菜单上按
UNLOCK
+
[
原点复归
]
，确认伺服开关置于
ON ( I )
后，按
UNLOCK
+
START
。
•
进行原点复归。
EJP1A-C-RMA04-A01-00
EJP1A-Ma-0024
EJP1A-Ma-0001
1
SP18P-L
参考手册
4.1
机器调整
Page 4-3
4.1.2
宽度调整
通知
调整传送带宽度时，请注意以下几点。
•
请在传送带上无基板的状态下进行。
•
使传送带的宽度狭窄时，请取下基板支撑板。
若在此状态下进行宽度调整，则发生机器的基板宽度设定错误。
(
操作手册
)
调整基板传送带的宽度使之与生产基板数据或任意设定的基板数据一致。
•
在机器调整菜单上按操作面板的
UNLOCK
+
[
宽度
调整
]
。
传送带宽度调整画面将被显示。
按操作面板的
UNLOCK
+
[
执行
]
。
•
执行宽度调整。
a. [
生产数据基板宽
]
•
配合生产数据的基板宽时使用。
∗
若要设定为任意基板宽，请按输入栏
(b)
后，
通过画面右侧的数字键输入。
EJP1A-C-RMA04-A01-01
EJP1A-Ma-0002
a
b
SP18P-L
参考手册
4.1
机器调整
Page 4-4
4.1.3
搬送动作

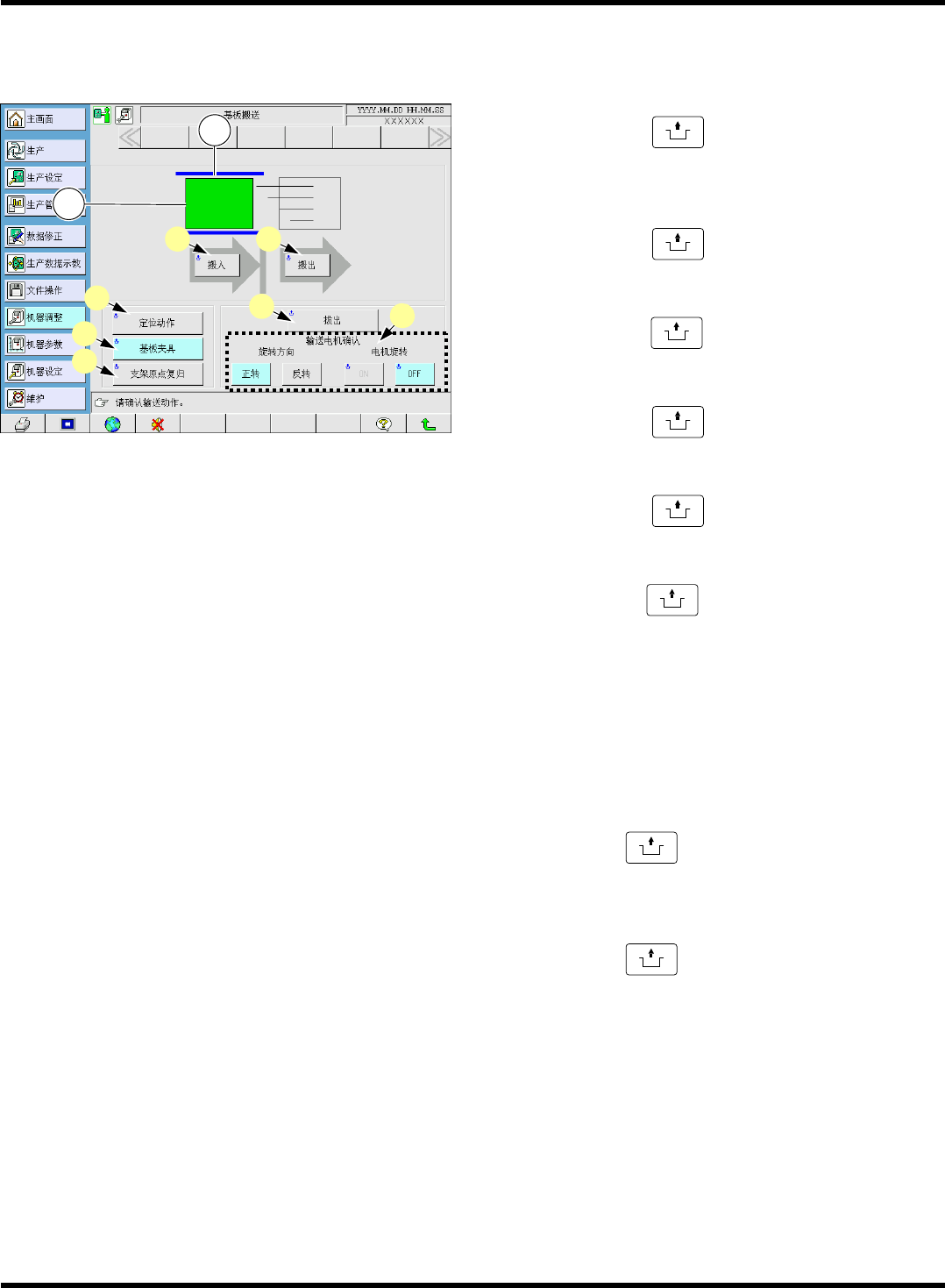

确认各传送带间基板的搬送状态，移动到任意位置。
a.
操作面板的
UNLOCK
+
[
搬入
]
将基板从前工序搬送到基板支座。在前工序发出
请求信号。
b.
操作面板的
UNLOCK
+
[
搬出
]
将基板从基板支座搬送到后工序。
c.
操作面板的
UNLOCK
+
[
定位动作
]
仅进行基板的定位动作。
d.
操作面板的
UNLOCK
+
[
基板夹具
]
进行基板的夹具解除。
e.
操作面板的
UNLOCK
+
[
支架原点复归
]
支架返回到原点。
f.
操作面板的
UNLOCK
+
[
拔出
]
解除基板夹具后将显示基板拔出指示画面。
g.
搬送电机确认
∗
(
旋转方向
)
[
正转
] [
反转
]
可切换传送带的旋转方向。
∗
(
电机旋转
)
操作面板的
UNLOCK
+
[ON]
使搬送传送带旋转。
(
旋转时不能切换为反转。
)
操作面板的
UNLOCK
+
[OFF]
停止搬送传送带。
表示各传送带的显示按钮
绿色显示
:
表示存在基板的传送带。
搬送结束后，绿色显示按钮将熄灭，并黑色显示按钮将变为绿色显示。
黑色显示
:
表示基板的搬送地。
EJP1A-C-RMA04-A01-00
EJP1A-Ma-0003
1
2
a b
c
e
d
