SP18P-L 参考手册 1.5 网板框重组步骤 Page 1-15 M 尺寸框 650 mm × 550 mm ( 横向长 ) ∗ 在左右双方将箭头对准 650 的线， 并调 整。 ( 滚 珠柱塞有咔嚓的感觉。 ) 通知 由于制版规格不同， 有时即使更换了网板框也会出现不能使用的情况。 如有疑问请向本 公司咨询。 EJP1A-C-RMA01- A03-00 EJP1A-966E 前面
SP18P-L
参考手册
1.5
网板框重组步骤
Page 1-14
1.5.2
网板框变更时的重组步骤
网板支座的重组通用在以下部位进行。
A :
网板框导轨前侧旋钮
(
左右各
1
处
)
B :
网板框导轨内侧旋钮
(
左右各
1
处
)
将箭头对准与网板尺寸相对应的带有数字的线，并调整。
请牢固的固定旋钮。
还没有网板侧的宽度尺寸时，请调整固定位置。
注意
: X
方向低于
650 mm
的网板为选购件。
29
英寸框
736 mm
×
736 mm
∗
在左右双方将箭头对准
736
的线，并调整。
(
滚
珠柱塞有咔嚓的感觉。
)
通知
由于制版规格不同，有时即使更换了网板框也会出现不能使用的情况。如有疑问请向本
公司咨询。
EJP1A-C-RMA01-A03-00
EJP1A-965E
前面
SP18P-L
参考手册
1.5
网板框重组步骤
Page 1-15
M
尺寸框
650 mm
×
550 mm (
横向长
)
∗
在左右双方将箭头对准
650
的线，并调整。
(
滚
珠柱塞有咔嚓的感觉。
)
通知
由于制版规格不同，有时即使更换了网板框也会出现不能使用的情况。如有疑问请向本
公司咨询。
EJP1A-C-RMA01-A03-00
EJP1A-966E
前面
SP18P-L
参考手册
1.6
网板坐标基准
Page 1-16
1.
1.6
网板坐标基准

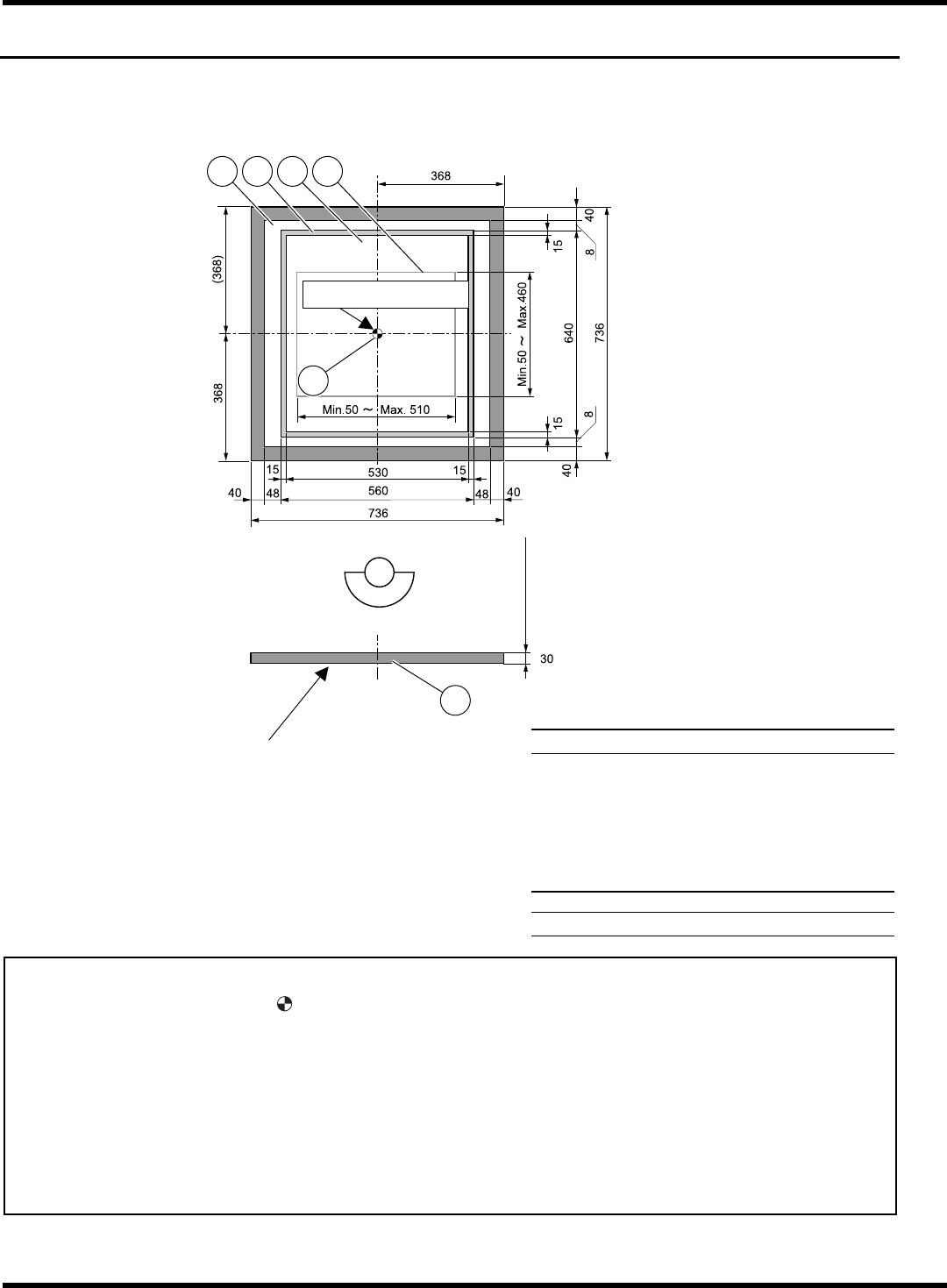

1.6.1
标准
(29
英寸框
L
尺寸基准
): 736
×
736
(
单位
: mm)
名称
张力膜·网眼
粘接范围
(
宽
: 15 mm)
模板、网眼
基板外形
制版基准
丝网面
∗
网板框材质
:
铝管
通知
•
请使基板的中心位于
标记的位置进行图案制版。网眼、金属组合也位于同样的位
置。
•
网眼的规格是整个面均为网眼。
•
在金属组合规格中
560 mm
×
640 mm
的模板位置如上图所示。
•
请注意模板的尺寸。请将
Y
方向的网板粘贴用的银标签贴到基板尺寸
+
单侧
75 mm
的范围之外。
(
若有银色标签，将对品质带来影响，或者需要进行印刷范围偏移量。
)
•
若要使用比
100
µ
m
更薄的网板，请与本公司接洽。
•
关于使用上图以外的基准网板，请向本公司咨询。
EJP1A-C-RMA01-A04-00
识别标记
在贯穿孔或下方设置标记
(
必须在基板区域内
)
EJP1A-950E
1
2
3
4
5
6
中心
/
中心基准
可安装的厚度
20
∼
42
