JX-300LED_维修调整要领书.pdf - 第110页
Rev 1.0 维修调整要领书 10-6 10-3-3 ． 操作键 １） 卸下 2 个安装螺丝，更换操作键 。 〈注意〉安装时请注意方向性。 朝向机器内部安装 安装螺丝（X2） 操作键 图 10-3-3-1
Rev 1.0
维修调整要领书
10-5

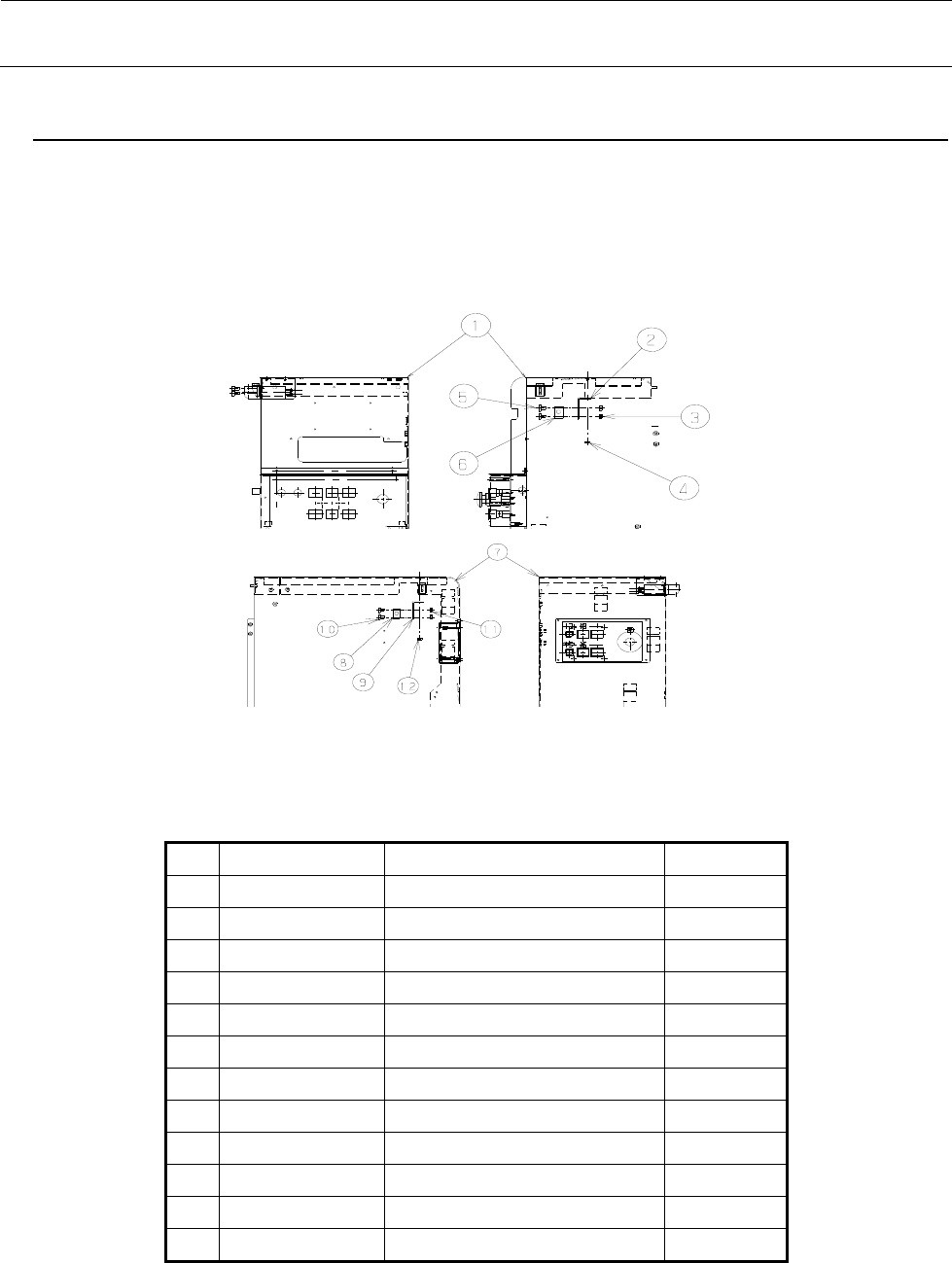

10-3-2．开关主体（安装TR-5S选项、安装托盘工作台选项时）
１） 从操作开关基板拔下插头。
２） 切断束线带，卸下固定螺丝（SL6041642TN），进行更换。
３） 安装时请按照相反的程序进行。
図１１－３－１
左侧面图
正面图
图 10-3-2-1
正面图 右侧面图
No. 货号 品名 数量
① 40046564 护罩ＦＵＲ 1
② 40001453 安全开关支架 1
③ NM3040520SF 法兰盘螺母 2
④ E1348700000 安全护罩止动器 1
⑤ SL6041642TN 螺丝帽ｃａｐ 2
⑥ 40002254 护罩打开ＳＷ 1
⑦ 40046566 护罩ＲＵＲ 1
⑧ 40001453 安全开关支架 1
⑨ 40002254 护罩打开ＳＷ 1
⑩ SL6041642TN 螺丝帽ｃａｐ 2
⑪ NM3040520SF 法兰盘螺母ト 2
⑫ NM6040001SC 螺母 2
Rev 1.0
维修调整要领书
10-6

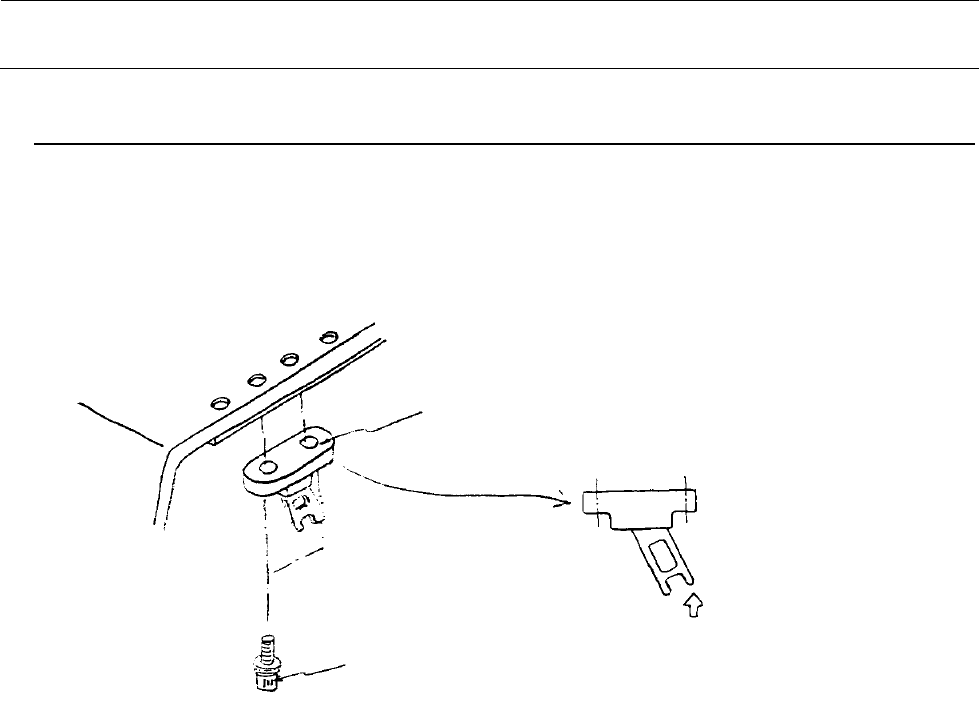

10-3-3．操作键
１） 卸下 2 个安装螺丝，更换操作键。
〈注意〉安装时请注意方向性。
朝向机器内部安装
安装螺丝（X2）
操作键
图 10-3-3-1
Rev 1.0
维修调整要领书
11-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
11 供料器跳起传感器的更换、调整
１） 请把下图所示的传感器连同托架一起拆下。
①．左侧
M
FSD 支架组件（左前）
尺寸机
图１１－１
②．右侧
FSD 支架组件（右前）
M 尺寸机
图１１－２
