Rev 1.0 维修调整要领书 12-8 4 ） “ PnP Configuration ”的设置 在此进行 PCI IRQ 的设置。 用↑↓键移动光标对准后按 <+><-> 键或 <ENTER> 键可改变设置，故请进行下述变更。 ・ “ PCI IRQ A ：”的变更 请将光标对准“ PCI IRQ A ：”设置为“ 5 ”。 ・ “ PCI IRQ B ：”的变更 请将光标对准“ PCI IRQ …
Rev 1.0
维修调整要领书
12-7

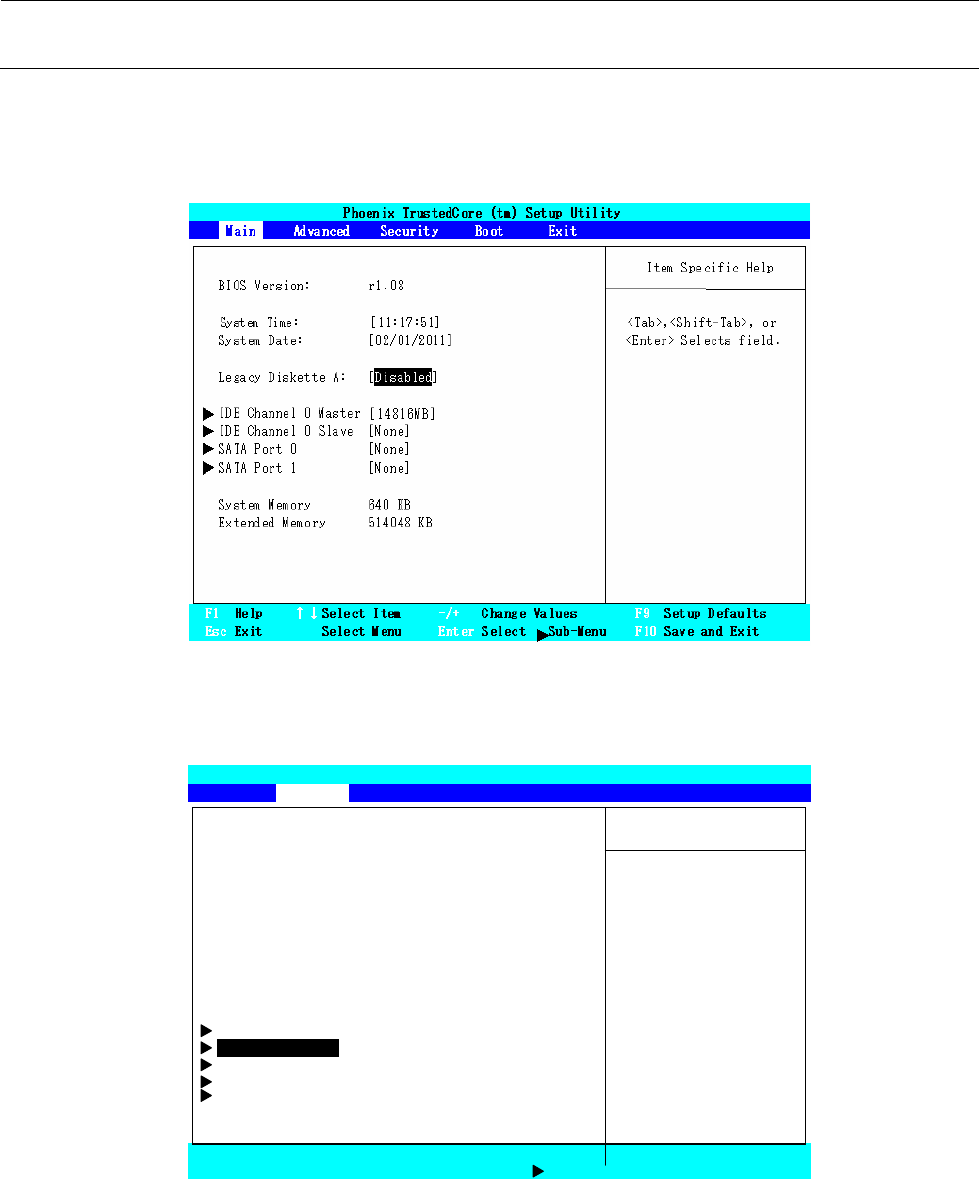

2） 软盘驱动器的设置
请用←→键选择“Main”菜单画面，用↑↓键移动光标（文字颜色反转的部分）对准“Legacy Diskette
A：”按<ENTER>键，选择“Disabled”按<ENTER>键。
3） “PnP Configuration”画面的选择
请用←→键选择“Advanced”菜单画面，用↑↓键移动光标（文字颜色反转的部分）对准“PnP
Configuration”按<ENTER>键。
Phoenix TrustedCore (tm) Setup Utility
Main Advanced Security Boot Exit
Item Specific Help
Reset Configuration Data: [No]
Large Disk Access Mode: [DOS]
Local Bus IDE adapter: [Primary] Select
‘
Yes
’
if you
Legacy USB Support: [Enabled] Want to clear the
Summary Screen: [Disabled] Extended System
Boot-time Diagnostic Screen: [Disabled] Configuration
QuickBoot Mode： [Enabled] Data (ESCD) area.
Extended Memory Testing: [Just Zero it]
PXE OPROM： [Disabled]
Keyboard Features
PnP Configuration
CPU Control Sub-Menu
ICH Control Sub-Menu
SIO Control Sub-Menu
F1 Help ↑↓Select Item -/+ Change Values F9 Setup Defaults
Esc Exit Select Menu Enter Select Sub-Menu F10 Save and Exit
Rev 1.0
维修调整要领书
12-8
4） “PnP Configuration”的设置
在此进行 PCI IRQ 的设置。
用↑↓键移动光标对准后按<+><->键或<ENTER>键可改变设置，故请进行下述变更。
・
“PCI IRQ A：”的变更
请将光标对准“PCI IRQ A：”设置为“5”。
・
“PCI IRQ B：”的变更
请将光标对准“PCI IRQ B：”设置为“11”。
・
“PCI IRQ C：”的变更
请将光标对准“PCI IRQ C：”设置为“5”。
・
“PCI IRQ D：”的变更
请将光标对准“PCI IRQ D：”设置为“5”。
・
“PCI IRQ E：”的变更
请将光标对准“PCI IRQ E：”设置为“5”。
・
“PCI IRQ F：”的变更
请将光标对准“PCI IRQ F：”设置为“10”。
・
“PCI IRQ G：”的变更
请将光标对准“PCI IRQ G：”设置为“
9”。
・
“PCI IRQ H：”的变更
请将光标对准“PCI IRQ H：”设置为“5”。
设置结束后，请按<ESC>键，返回到可以选择菜单的画面。
Rev 1.0
维修调整要领书
12-9
5） BOOT 识别順序的设置
请用←→键选择“Boot”菜单画面，参照操作方法将“Boot priority order：”设置为下图所示的
顺序。
・
“Boot”菜单画面的操作方法
（1） 怎样变更“Boot priority order：”内的順序
① 用↑↓键将光标对准要移动的项目。
② 可用＜+＞＜-＞键使之上下移动。
（2） 怎样从“Excluded from boot order：”移动到“Boot priority order：”
① 用↑↓键将光标对准要移动的项目。
② 可用＜X＞键移动到“Boot priority order：”。
※
从“Boot priority order：”移
动
到“Excluded from boot order：”的操作方法也相同。
