Rev 1.0
维修调整要领书
12-14
12-2-3-2．Flexline DB的安装方法
1） 请准备好存有 Flexline DB 安装文件的 USB 存储器等。
2） 按 Windows 的开始按钮，从开始菜单的程序中启动资源管理器。
3） 从第 1）步中准备好的 Flexline DB 安装盘中选择 Setup.exe。
在资源管理器上双击所选择的 Setup.exe，开始安装。
4） 启动 Setup.exe 后，出现选择安装目的地的画面。
Rev 1.0
维修调整要领书
12-15

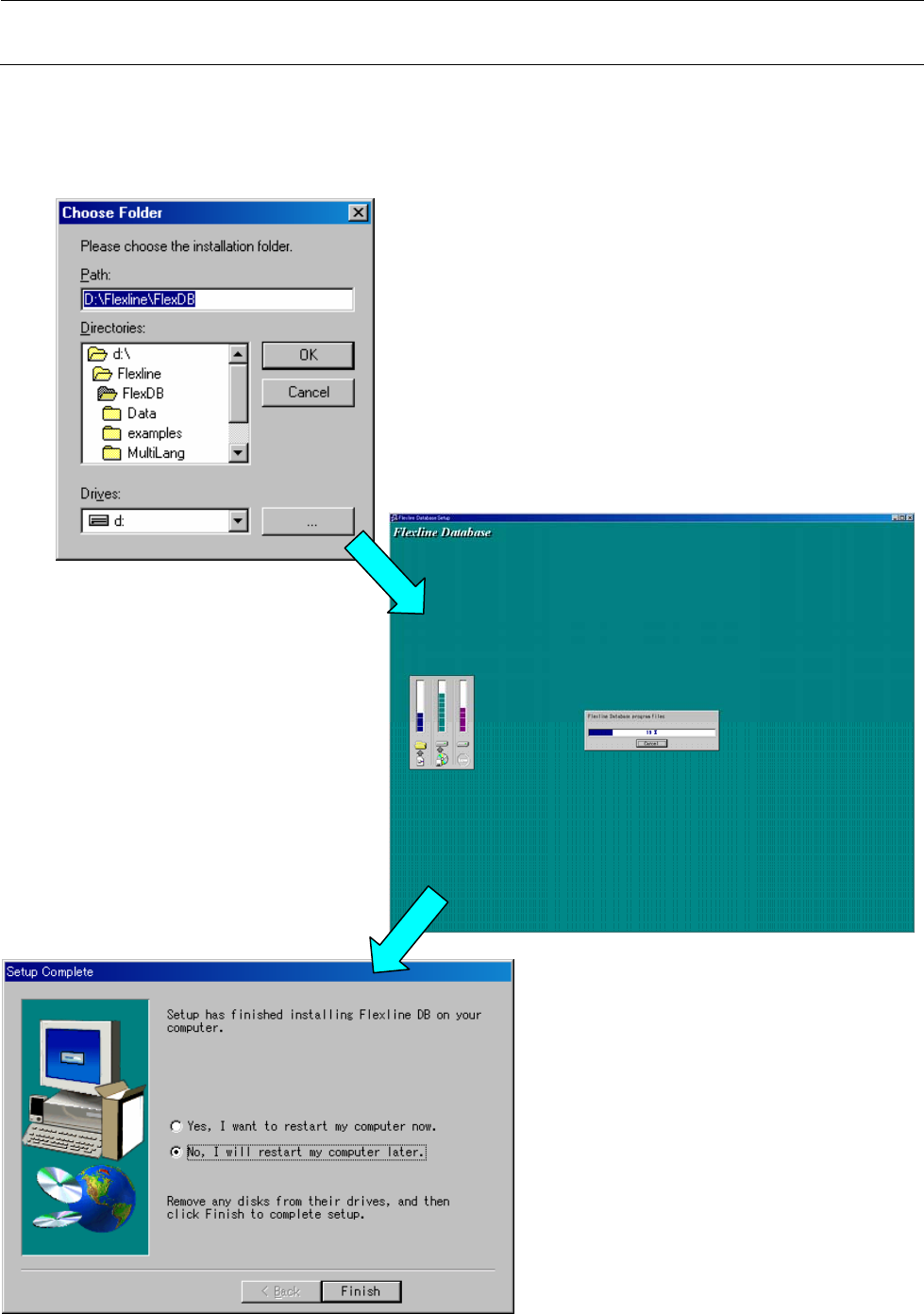

5） 由于需要改变安装目的地，请点击[Browse…]按钮。于是显示目录选择画面。将默认的安装目的
地路径 C：\Flexline\FlexDB 改变为 D：\Flexline\FlexDB，然后点击[OK]按钮。
7） 安装结束后，出现配置完成的画面。
请选择「No，I will
restart my computer
later.」，点击[Finish]按钮，
（在 C 驱动器的更新操作结束后再重新
启动。）
6） 如在第 4）步画面上点击[Next]按钮，则安装开始，
显示以下画面。
Rev 1.0
维修调整要领书
12-16
12-2-3-3．C驱动器的更新操作
本系统中使用了被称为 EWF 的 C 驱动器写入保护功能，当改变了贴片机系统的安装或网络等的设置后，
必须更新 C 驱动器。
1） 按 Windows 的开始按钮，从开始菜单的程序中启动资源管理器。

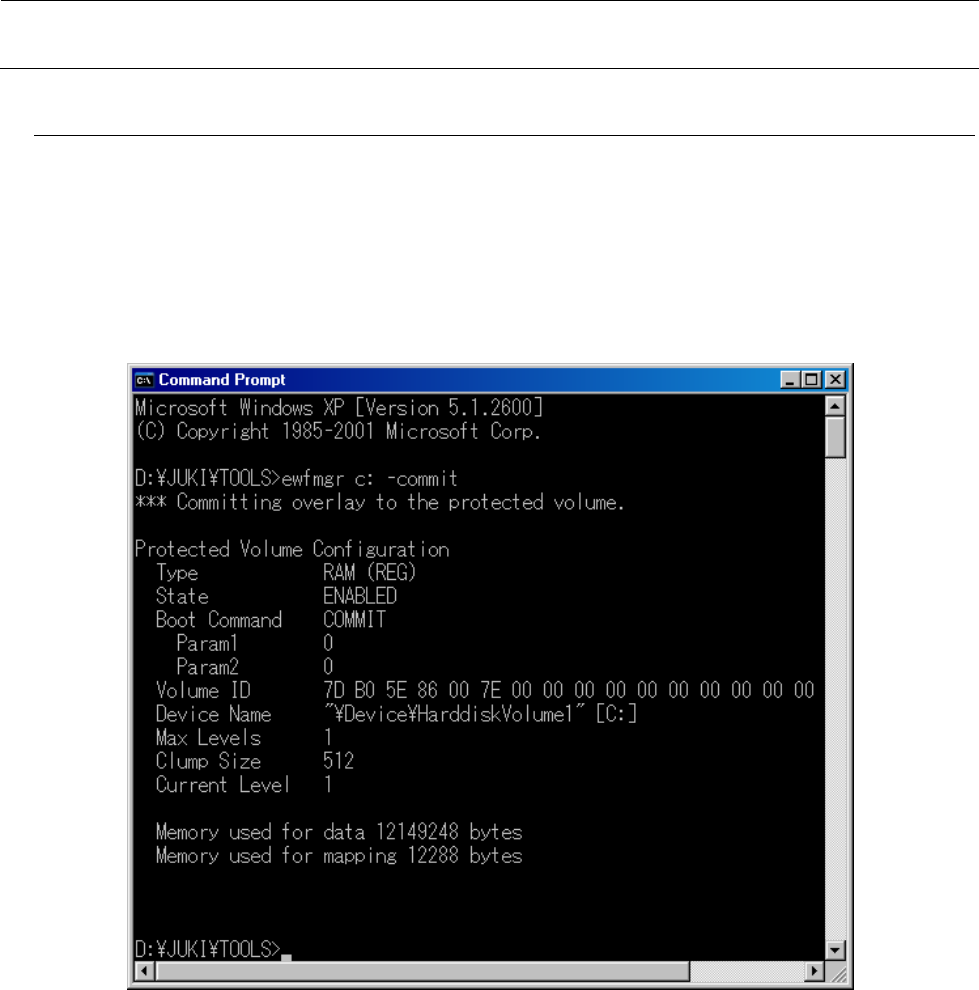

2） 请在控制台窗口（DOS 画面）上，输入“EWFMgr.exe C：-commit”。
显示如下所示的画面。
3） 请从 Windows 的开始菜单关机，重新启动装置。
覆盖的内容被 C 驱动器更新。
※ 注意
如果不进行 C 驱动器的更新操作就重新启动，则由于 C 驱动器的保护功能，安装信息从 OS 消失，
系统不能正常地启动，故请注意。
