Rev 1.0 维修调整要领书 13-18 13-4-7 ． BASE FEEDER 基板组（ 40001941 ） 【 功能 】 备有供料器推顶销的控制、信号灯控制、 MTS 和电缆加长等功能 。 【 跨接开关类的设定 】 在控制装置使用的 Ba seFeeder 基板组上安装有跨接器 。 请参照下表，进行基板的跨接设定 。 部为直插式开关的设置位置。 SW2 已设定好基板上指示的版本的值， 故一般情况下请勿变动。 下述 SW2 的设…
Rev 1.0
维修调整要领书
13-17
１
４
７
１０
３
６
９
１２
Ｗ１
１
４
７
３
６
９
Ｗ２
１０ １２
JX-300LED ST, JE, CH

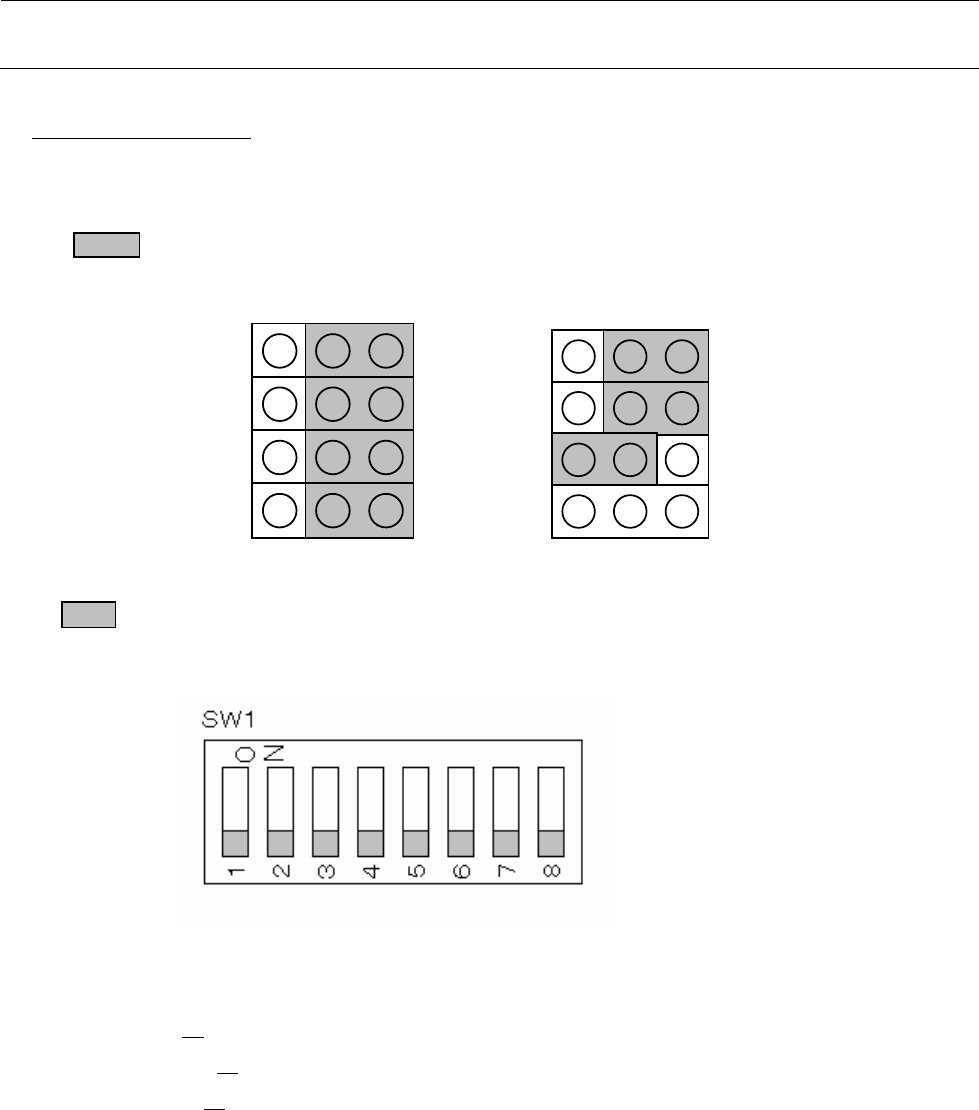

【LED 的意义】
LD1（红）ALM ：发生紧急停止等的报警时亮灯。
LD2（红）CV
OPEN ：测知护罩打开时亮灯。
LD3（红）AREA
F ：正面一侧 2 维传感器检测时亮灯。
LD5（红）FEED
FL ：供料器浮动传感器检测时亮灯。
【更换后的调整项目】
更换后，必须进行取得 MS 参数备份数据的操作。
请通过「文件」→「控制数据管理」进行备份操作。
请确认SAFETY基板（40135753）的跳接开关（W1、W2）的设置。
同时也请确认SW1的直插式开关的设置。
部表示插座接点的安装位置。
部为直插式开关的设置位置。
Rev 1.0
维修调整要领书
13-18
13-4-7．BASE FEEDER 基板组（40001941）
【功能】
备有供料器推顶销的控制、信号灯控制、MTS 和电缆加长等功能。
【跨接开关类的设定】
在控制装置使用的 BaseFeeder 基板组上安装有跨接器。请参照下表，进行基板的跨接设定。
部为直插式开关的设置位置。
SW2 已设定好基板上指示的版本的值，故一般情况下请勿变动。下述 SW2 的设定是一个例子。（具体
请参看附录）
※ 该基板 SW2 之 bit 的分配順序与其他基板是相反的，故须注意。
跨接
W3 (2P) → 短接
W4 (2P) → 短接
W6 (2P) → 短接
W7 (2P) → 开放
W8 (2P) → 短接
W9 (3P) → 1-2 短接
直插式开关
SW 1-1 → OFF
SW 1-2 → OFF
SW 1-3 → OFF
SW 1-4 → OFF
SW 1-5 → OFF
SW 1-6 → OFF
SW 1-7 → OFF
SW 1-8 → OFF
Ｏ
SW2
Ｏ
Ｎ
SW2[1.4]：基板图形 Rev.
SW2[5.8]：基板功能 Rev.
数 ON 的 bit。
左面是基图形 Rev. 1、功能 Rev. 3 时的例子。
1
2
3
5
6
8
4
7
Rev 1.0
维修调整要领书
13-19
【面板 SW】
RESET SW： 使本基板复位。
ABORT SW： 对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【LED 的意义】
LED1（绿）：CPU 正常动作时亮灯。
LED2（红）：本地母线的母线异常等时，CPU 变为 HALT 状态，此时亮灯。
LED3（红）：系统在 FAIL 状态时亮灯。
（基板发生故障后，LED2 和 LED ３亮灯。）
【更换后的调整项目】
更换前的基板和更换后的基板，由于 ROM 的版本不同，或新基板上没有安装 ROM 时，请从旧基板
上卸下 ROM，安装到新基板上。
请按照以下的程序，进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 请选择 MS 参数设定。
③其它 → 版本升级 → 请选择基本供料器。
