Rev 1.0 维修调整要领书 13-35 13-7-3 ．步进驱动器的调整 传送装置的传送马达和自动宽度调整马达（仅限有自动宽度调整选项时）使用步进马达 。 为了正确地转动步进马达，需要调整 ５ 相步进驱动器 。 ・IN 、中心、 ＯＵＴ 传送马达 （ 传送步进马达 ） ＨＭ００１３２００００ ５ 相步进驱动器 ・ 自动宽度调整马达（选购品） ＨＸ００４２０００００ ５ 相步进驱动器 13-7-3-1 ．传送步进马达驱动电流的调整 ＜…
Rev 1.0
维修调整要领书
13-34

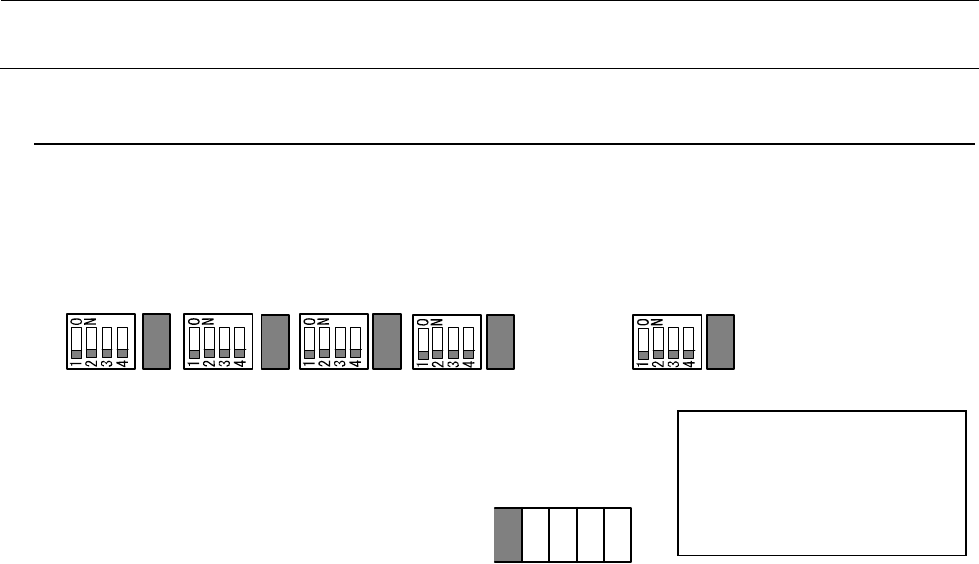

13-7-2．CARRY 中转基板的调整
传送装置使用的ＣＡＲＲＹ中转基板跨接 DIP-SW 交货时已经设定，安装基板组件时请进行确认。
各跨接开关 DIP－SW 的设定如下。
W3 W4 W5 W6 W7
W9
2
1
SW5 SW4 SW3 SW2 SW1
10
9
图中涂抹的部分是设定开关
时开关的设定方向。
贴装头时为跨接部分。
Rev 1.0
维修调整要领书
13-35
13-7-3．步进驱动器的调整
传送装置的传送马达和自动宽度调整马达（仅限有自动宽度调整选项时）使用步进马达。
为了正确地转动步进马达，需要调整５相步进驱动器。
・IN、中心、ＯＵＴ传送马达（传送步进马达） ＨＭ００１３２００００ ５相步进驱动器
・自动宽度调整马达（选购品） ＨＸ００４２０００００ ５相步进驱动器
13-7-3-1．传送步进马达驱动电流的调整
＜调整程序＞
① 调整前，请确认『ＤＣ电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定５相步进驱动器上的『ＣＰ１』，『ＣＰ２』端子的电压。
数字万用表的连接，『ＣＰ１』为”＋”，『ＣＰ２』为”－”。
③ 慢慢转动『ＲＵＮ』旋钮，让『ＣＰ１』～『ＣＰ２』之间的电压为２．８Ｖ±０．０１Ｖ。
④ 请把步进驱动器上的步进ＳＷ设定如下图所示。
・规格值
驱动电流：１．４Ａ±０．００５Ａ／相
（ＣＰ１－ＣＰ２之间的电压为２．８Ｖ±０．０１Ｖ）
ON
1 2
１．ＯＮ
２．ＯＦＦ

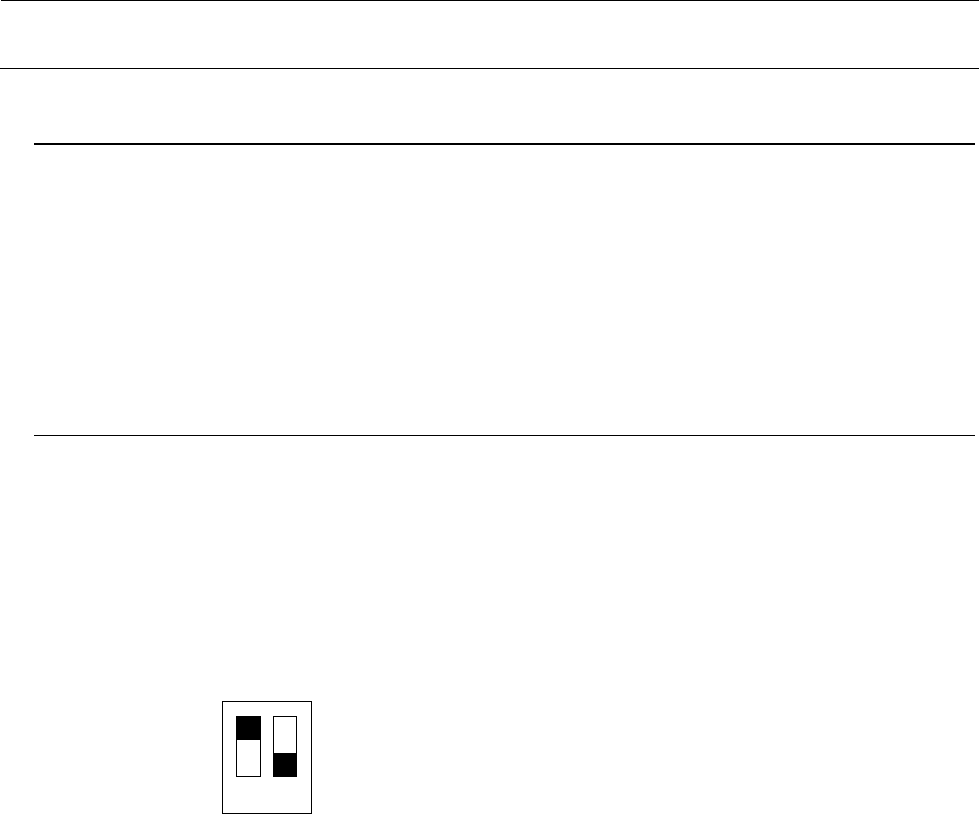

图 13-7-3-1-1 设定开关的设定
Rev 1.0
维修调整要领书
13-36

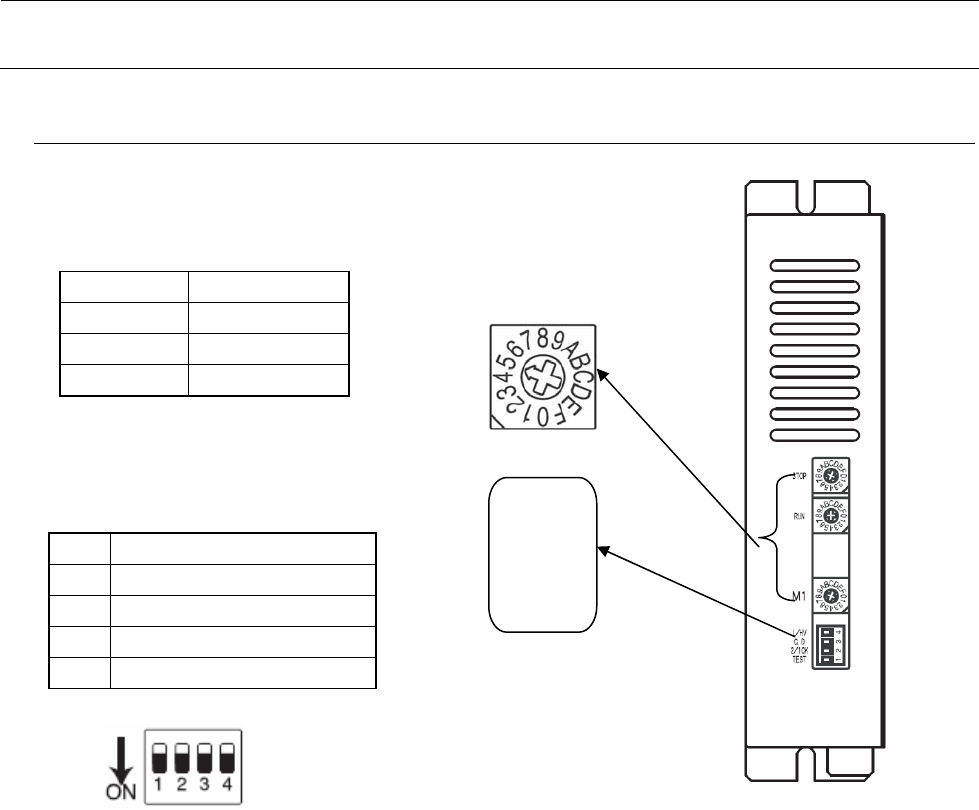

13-7-3-2．自动调宽用步进马达驱动器的设置（仅限有自动宽度调整选项时）
＜调整步骤＞
① 把设定用的旋转开关设定如下表所示。
② 设定用的步进ＳＷ设定如下表所示。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
Ｍ１ 0
No. ＳＷ名称 设定值
1 ＴＥＳＴ ＯＦＦ
2 ２／１ＣＫ ＯＦＦ
3 Ｃ．Ｄ ＯＦＦ
4 Ｌ／ＨＶ ＯＮ
旋转部箭头指向设定值。
STOP
RUN
M1
L/HV
C.D
2/1CK
TEST
开关杆位置：
下为ON，上为OFF
