Rev 1.0 维修调整要领书 12-3 3 ） 接着操作 OSD 的“ Select ”，使光标移动至“ Manual Calibration ”。 4 ） 接着操作 OSD 的“ Select ”，画面左上方会显示“＋”并开始校准。 画面左上方显示 “＋” ， 只要逐次长按中心部分， 即会按照右上方→左下方→右下方的順序显示 “＋”，故每次都请长按“＋”中心部分。
Rev 1.0
维修调整要领书
12-2
12-1-1-1．接触式面板的设置（选购品）
更换 LCD 监视器后，须要进行接触式面板的设定。

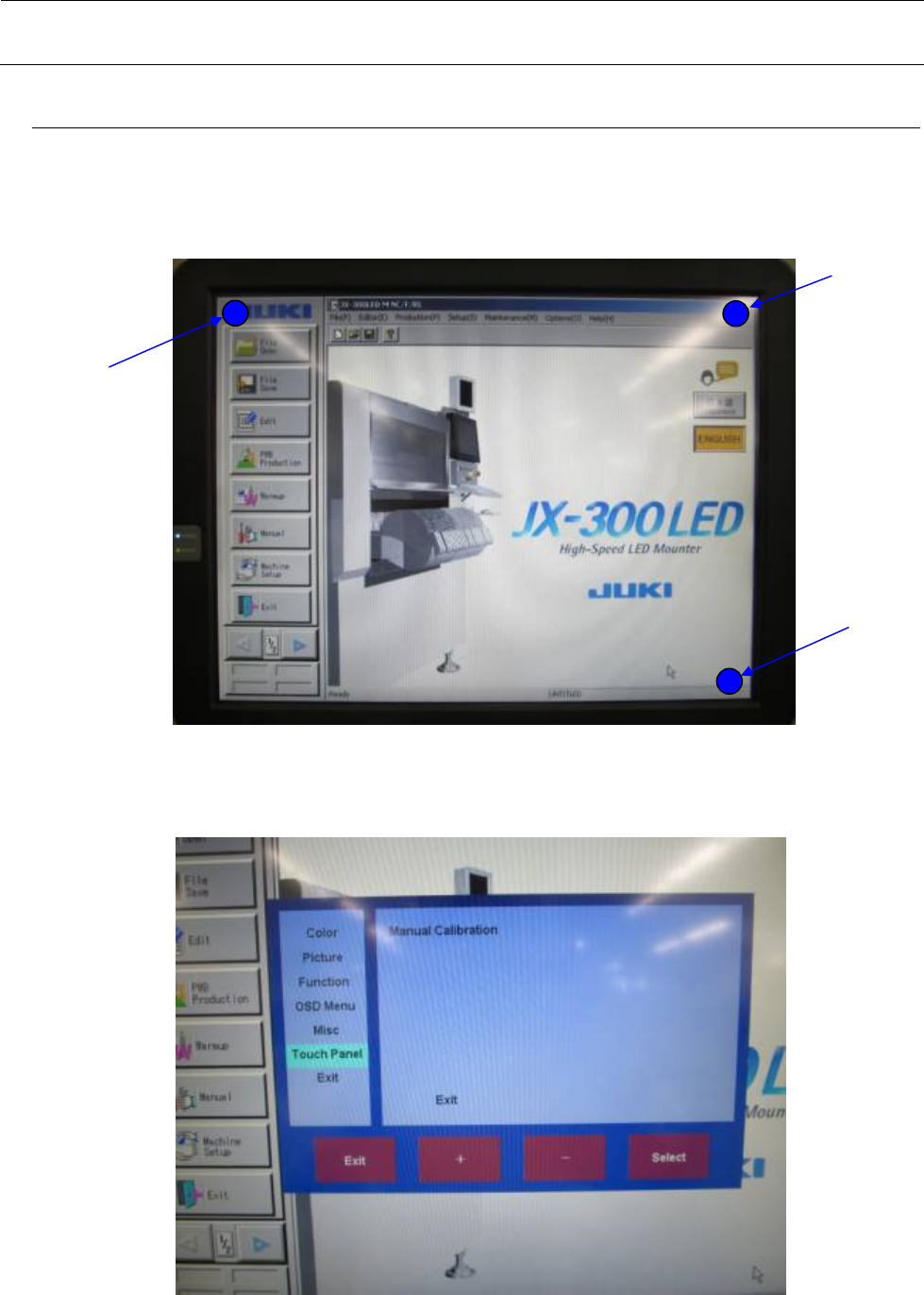

1） 按照①、②、③的順序点触下图所示的 LCD 监视器的 3 个位置，使显示 OSD。
②
①
③
2） 操作 OSD 的“＋”，“－”，使光标移动至“Touch Pa
nel”。
Rev 1.0
维修调整要领书
12-3

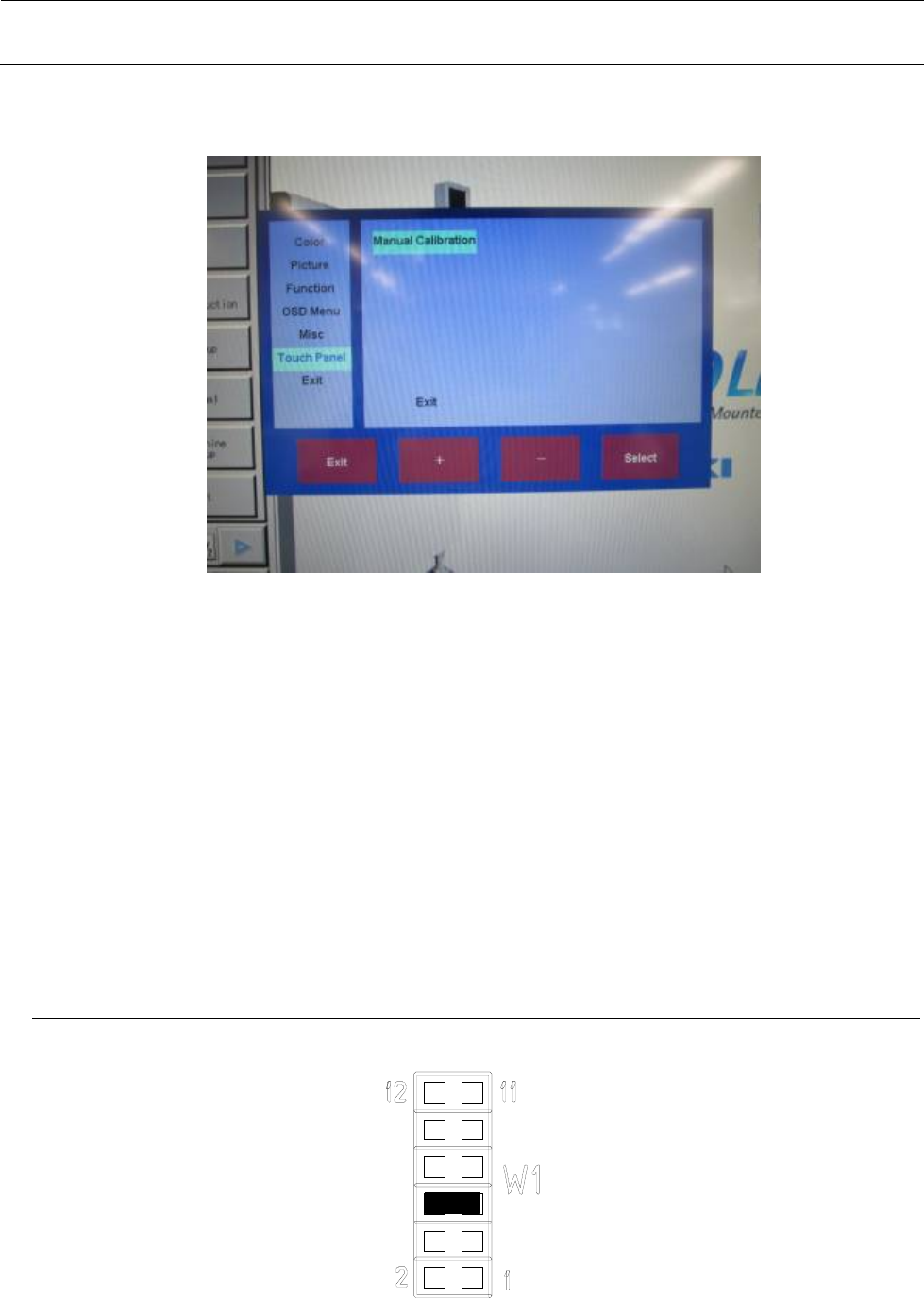

3） 接着操作 OSD 的“Select”，使光标移动至“Manual Calibration”。

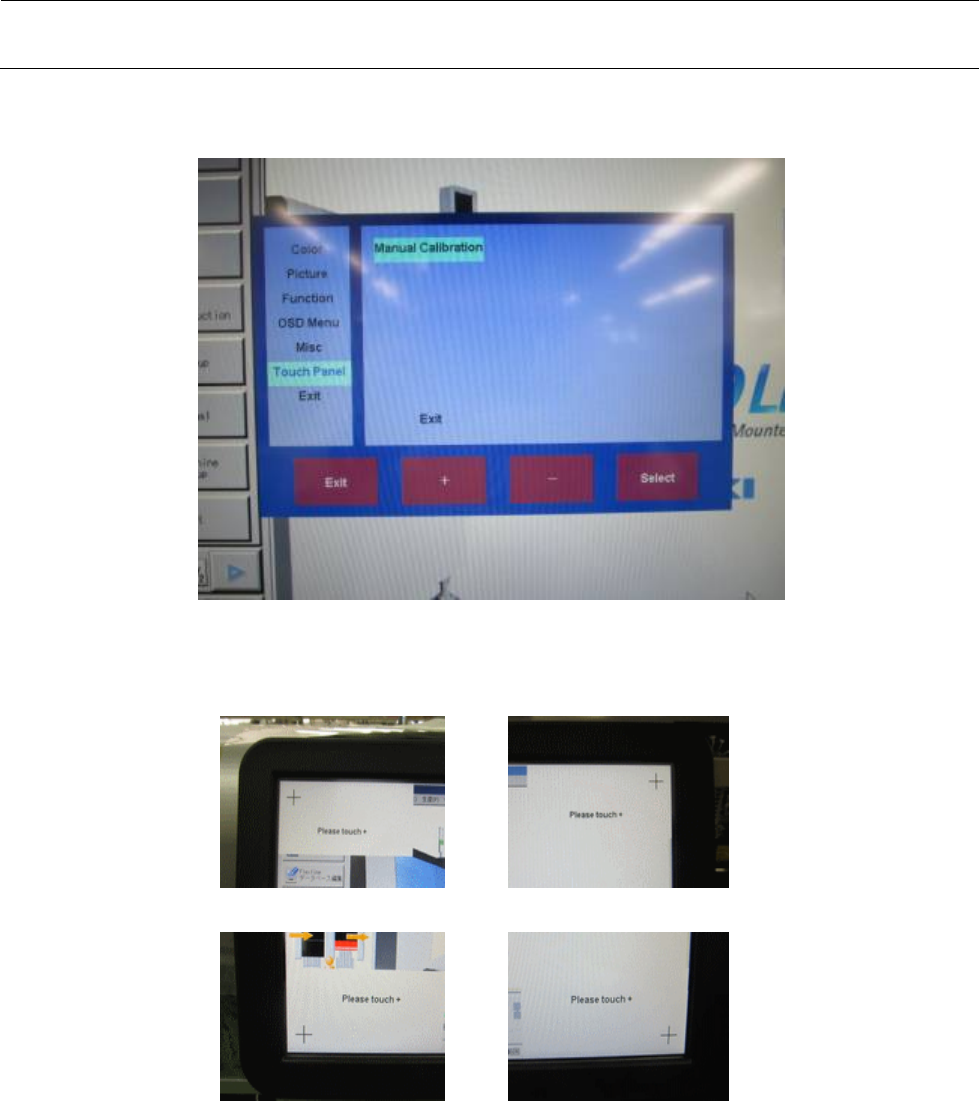

4） 接着操作 OSD 的“Select”，画面左上方会显示“＋”并开始校准。
画面左上方显示
“＋”
，只要逐次长按中心部分，即会按照右上方→左下方→右下方的順序显示
“＋”，故每次都请长按“＋”中心部分。
Rev 1.0
维修调整要领书
12-4
5） 长按 4 处『＋』的中心部分，将回到以下画面。请操作“Exit”使 OSD 结束。
注意事项
进行接触式面板的调整时，请使用手指或头部圆形的触摸笔等。
请勿使用活动铅笔等尖头物品进行调整。校准点要按中央位置。
目标为 1mm 以内。
当不小心点触了标记以外的部位时，请从新进行相同的操作。
如果配置有触摸式面板，则更换 LCD 监视器后需要进行触摸式面板的设置。
6） 为了使 C 驱动器的变更生效，请执行命令提示“ewfmgr c：-commit”之后再关机。
具体请参照「12-2-3-3 C 驱动器的更新操作」。
12-1-2．RS232C CHANGE PCB ASM的跨接设定
安装在控制单元（参看 13-4-1 章）内的 RS232C CHANGE PCB ASM 的 W1 的跨接请按下图所示设定。
