Rev 1.0 维修调整要领书 13-2 13-2 . 底座上部的布局 图 13-2-1 表示底座上面图 。 13-2-1 . 各部的名称 ①Y L 轴马达 ②Y R 轴马达 ③X L 轴马达 ④X R 轴马达 ⑤ATC 装置 ⑥CAL BLOCK ⑦ 传送 L 马达 ⑧ 传送中心马达 ⑨ 传送 R 马达 ⑩CARRY 基板 ⑪ 传送步进马达驱动器 〔传送 L 、传送中心、传送 R 〕 ⑫ 传感器中转基板 ⑬BANK/FPI-F 基板 …

100%1 / 209
Rev 1.0
维修调整要领书
13-1
为了防止突然的起动造成事故,请关掉电源之后再进行操作。
危险
13 电气部
13-1电气部的布局

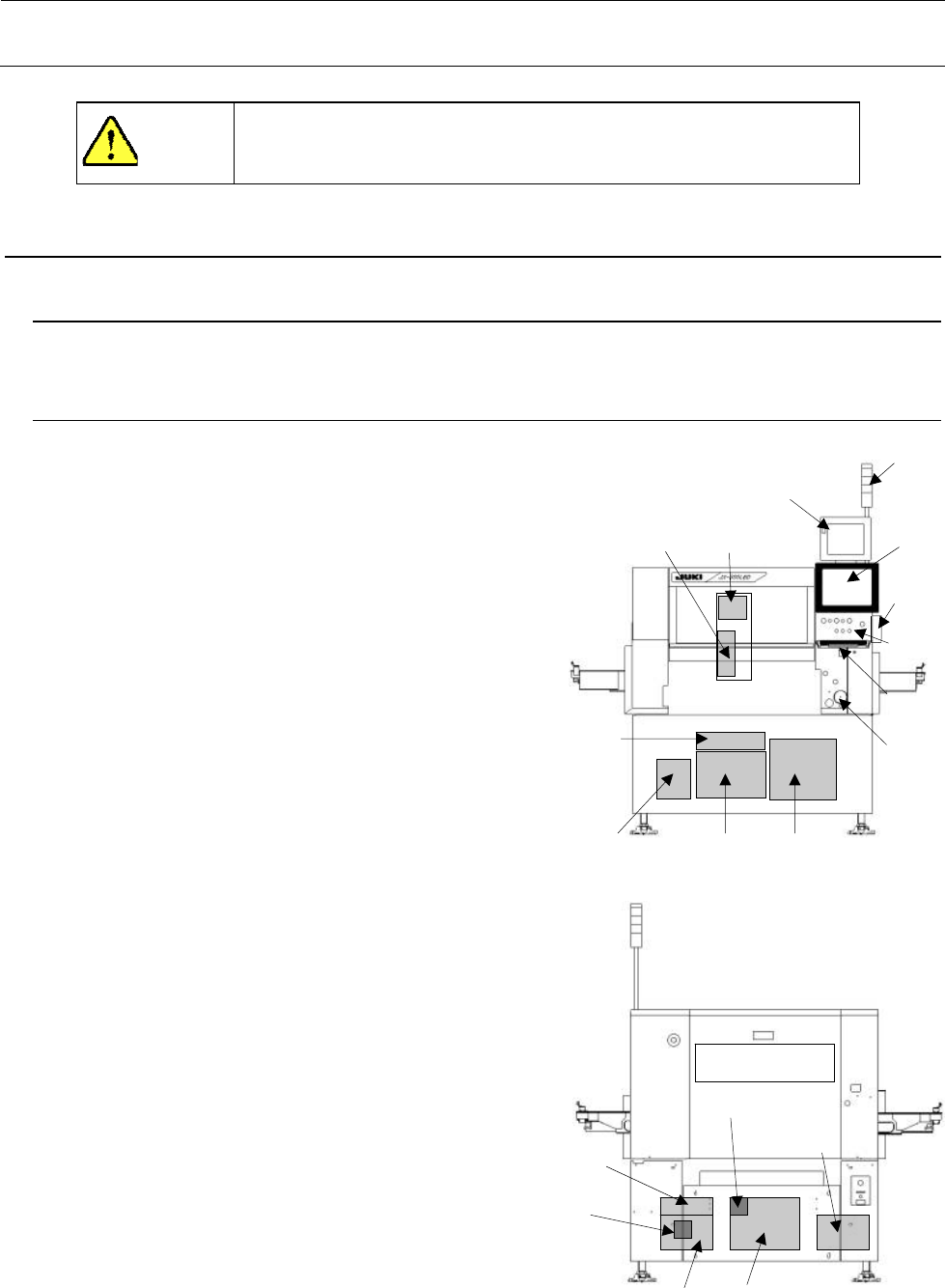

13-1-1 为正面图,图 13-1-2 为背面图。
13-1-1各部的名称
1. 图像用监视器 2. 信号灯 3.监视器
4. HOD(选购品)
5. 操作盘
:LCD 监视器、操作基板
6. 贴装头装置
贴装头主基板组、贴装头中转基板组、Z/θ 轴伺服放大器、
编码器继电器基板
选购品:HMS、坏标记阅读器
7. OCC 摄像机、垂直照明基板组(仅左)、
角度照明基板(仅左)
8. 键盘 9. 电源开关 10. 控制器
11. XY 轴伺服放大器 12. 真空泵(选购品)
13. 5 相步进驱动器
选购品:传送通道宽度自动调整马达用
13-1-1
主体正面图
14. XY 伺服用变压器
关闭后护罩
15. UPS(选购品)
16. 电源装置
17. DC 电源用变压器
18. 断路器
19. AC 输入装置
13-1-1
主体背面图
Rev 1.0
维修调整要领书
13-2
13-2底座上部的布局
13-2-1表示底座上面图
13-2-1各部的名称
①Y 轴马达
②Y
轴马达
③X 轴马达
④X 轴马达
⑤ATC 装置
⑥CAL BLOCK
传送 L 马达
传送中心马达
传送 R 马达
⑩CARRY基板
传送步进马达驱动器
〔传送 L、传送中心、传送 R
传感器中转基板
⑬BANK/FPI-F 基板
⑭IEEE1394中继器
13-2-1 底座上面图
Rev 1.0
维修调整要领书
13-3
13-3电源装置
13-3-1電源装置的构成
电源装置安装在装置背面的中央部 13-3-1-1 表示构成
电源装置由DC电源、控制用继电器、电路保护器等构成,向各装置控制器,XY装置,装置,
送装置,贴装头装置等供给ACDC电源
DC 电源的用途如下∶
-12V(-12V±0.1V、PS4) RS-232CIPX-3R 基板、贴装头主基板
+3.3V(+3.3V±0.1V、PS5) 位置板(运动控制)、IEEE1394
+5V(+5.08V~5.12V、PS2) 全部基板的逻辑电路用、CPU 基板
+24V(+24±0.1V、PS1) 继电器、电磁阀、步进马达、传感器、信号指示等驱动用
+12V(+12±0.1V、PS7) 摄像机、串行通信、照明用 LED(OCC)、激光、IEEE1394
+24V(+23V~24V、PS8) 伺服放大器控制用
13-3-1-1DC电源电压等级的调整方法
NO. 电源规格 电源代号 电源装置测定端子 电压调整值
1 +3.3V PS 5 CN019 1 销(+3.3V)和 10 销(GND(+3.3V±0.1V)
2 +5V PS 2 CN019 2 销(+5.0V)和 11 销(GND (+5.08V~5.12V)
3 +5V PS 2 CN019 3 销(+5.0V)和 12 销(GND (+5.08V~5.12V)
4 +12V PS 7 CN019 5 销(+12V)和 14 销(GND(+12.4±0.1V)
5 -12V PS 4 CN019 6 销(-12V)和 15 销(GND(-12V±0.1V)
6 +24V PS 1 CN019 7 销(+24V)和 16 销(GND(+24±0.1V)
7 +24V PS 8 CN097 1 销(+24V)和 2 销(GND (+24±0.1V)
・DC电源输出电压调整用电源装置的CN019来进行
・PS8 的电源输出电压调整以电源装置的CN09 7 进行。
PSU BLACKET PSU BLACKET 引出线,以保证 DC 电源的输出电压是规格调整值,
电源的输出电压用可变电阻器调整
No.2No.3均是从 PS2 输出,要确认时请在 CN 019 2 脚与第 11 脚之间进行。
注1.调整时,请注意电压值不能大于规格调整值
注2.CN019-1718销,和有调整指示的电源以外的GND绝对不能共用不能连接)。
