Rev 1.0 维修调整要领书 11-3 ３） 请调整更换后的传感器高度 。 ① Ｆ Ｓ Ｄ 支架 （ 供料器跳起传感器 ） 把 ＦＳＤ 支架上面调整到距离台架上面 １２７．１±０．１ mm 的高度，然后固定 。 左右 （ 受光和投光 ） 对称的 FSD 支架高度差为 ０．１ mm 以下 。 FSD 支架 127.1 ± 0.1 供料器浮起传感器 FSD 垫片 台架上面 ４） 调整光轴 。 ① 把各传感器的差投连接到规定的位置，打开主体…
Rev 1.0
维修调整要领书
11-2
２） 更换卸下的支架的传感器。
①．FSD 支架（左前）
图１１－３
FSD 支架
供料器浮起传感器(FR)受光组件 供料器浮起传感器(FF)投光组件
确认用 LED 侧 确认用 LED 侧
②．FSD 支架（右前）
图１１－４
供料器浮起传感器(FF)受光组件供料器浮起传感器(FR)投光组件
确认用 LED 侧 确认用 LED 侧
FSD 支架
Rev 1.0
维修调整要领书
11-3
３） 请调整更换后的传感器高度。
① ＦＳＤ支架（供料器跳起传感器）
把ＦＳＤ支架上面调整到距离台架上面１２７．１±０．１ mm 的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下
。
FSD 支架
127.1±0.1
供料器浮起传感器
FSD 垫片
台架上面
４） 调整光轴。
①
把各传感器的差投连接到规定的位置，打开主体的电源。
② 调整投光侧、受光侧的传感器，调整光轴。
光轴的受光侧的 LED 红色，绿色均亮灯。
（红色是动作显示灯。绿色是安全显示灯。）
※ FSD 支架对应 2 各传感器光轴。
Rev 1.0
维修调整要领书
11-4

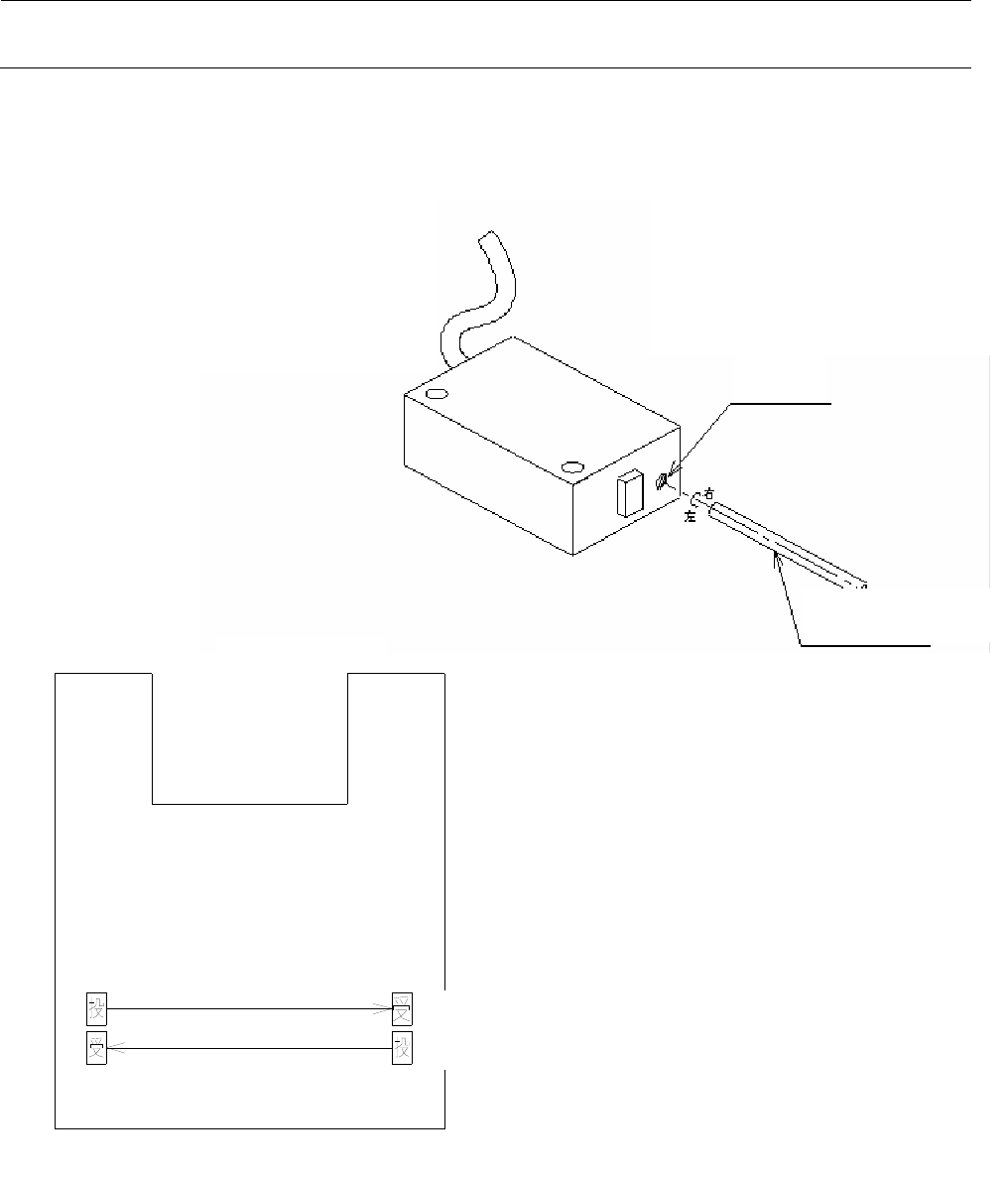

５） 进行旋钮调整（供料器跳起传感器）。
调整旋钮时，在传感器安装高度、Ｙ方向安装位置（传感器ＢＲ的长孔中心的传感器固定）、光轴调整
之后再进行调整。
贴片机上面图
精密螺丝刀
旋钮
图１１－９
背面
正面
（机器外侧）
（传送路侧）
＜用于调整的东西＞
・ＮＦ１２（ＮＦ１６、ＮＦ２４也可）→无锁定型
・ＮＦ１６Ｎ（ＮＦ１２Ｎ、ＮＦ２４Ｎ也可）
※以上为传送路侧供料器跳起传感器调整用
・ＮＦ１６（ＮＦ１２、ＮＦ２４、ＮＦ１２Ｎ、ＮＦ１６Ｎ、ＮＦ２４Ｎ也可）
・ＮＦ３２供料器（ＮＦ３２３Ｓ、ＮＦ３２４Ｓ、ＮＦ３２ＦＳ 均可）
・散件供料器（ＢＦ１０、ＢＦ１１、ＢＦ１２均可）
※以上为机器外侧供料器跳起传感器调整用
・
＋螺丝刀、－精密螺丝刀
