Rev 1.0 维修调整要领书 14-1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 危险 14 自動基板幅調整 14-1 ． AWC 支架的组装 A W C ブラケ ッ ト E (E 216372 5000). E 94 347290 A0 自動幅調整モー タ 組 止めね じ SM 8040602 TP 2 端面を 合せる E 2153725000 AW Cプー リ ( A) 銘版が上 セム ス c a p SL …
Rev 1.0
维修调整要领书
13-48
13-11．AC输入装置保险丝的更换方法
（注）请一定要切断作为装置电源来源的设备之电源后再进行操作。
①
②
AC 输入装置
当 AC 输入装置保险丝断掉后，
请按下述步骤更换。
保险丝货号：HF0110025S0
（惯性保险丝
250mA
作为装置的包装附件附带 3 个。）
1） 请取出 AC 输入装置。
（AC 输入装置位于图 13-11-1 所示的位置）
＜操作步骤＞
① 卸下中央的盖
② 拆下电源装置的 UPS 配线，取出 UPS
③ 拆下配线之后取出 AC 输入装置

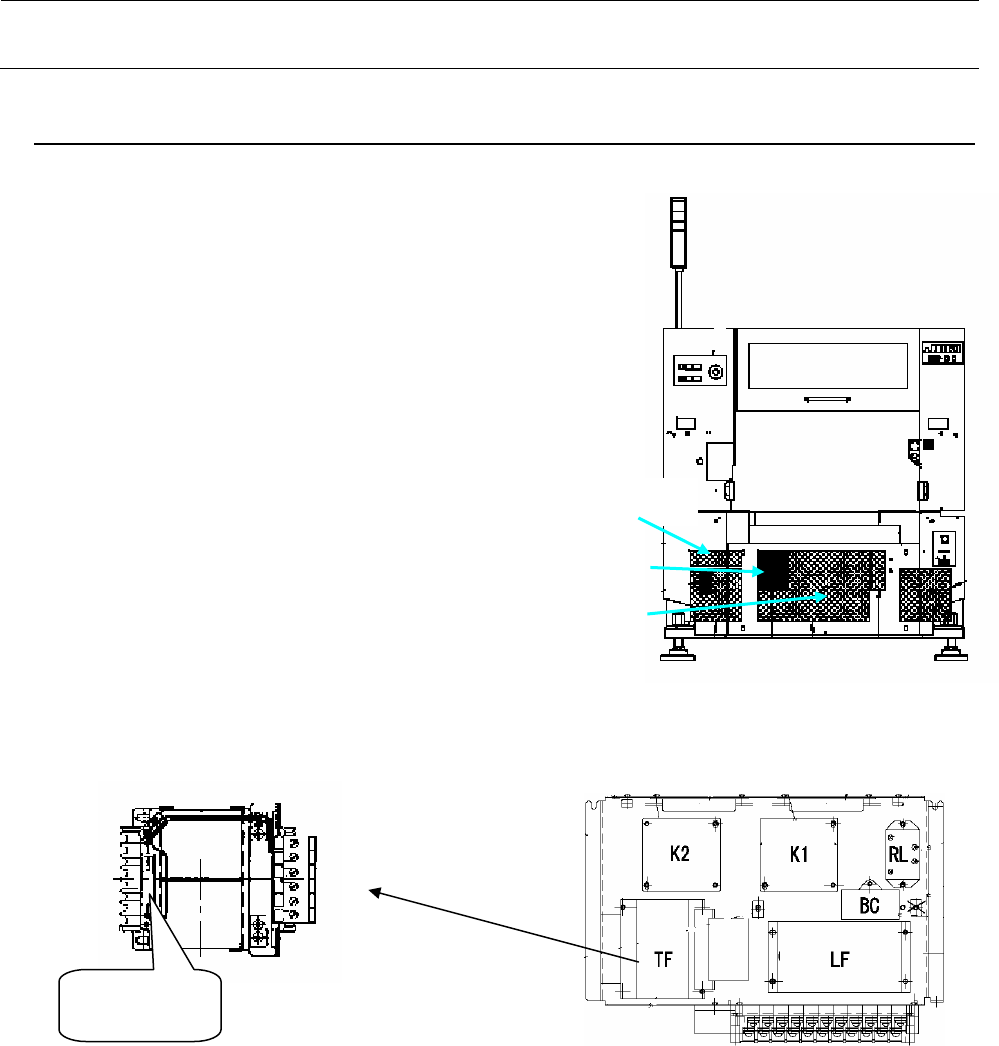

图 13-11-1 机器背面图
2） 请更换保险丝。保险丝安装在图 13-11-2 所示的位置。
保险丝
图 13-11-2 AC 输入装置俯视图
3） 请按与 1）相反的步骤安装到 AC 输入装置上。
Rev 1.0
维修调整要领书
14-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
14 自動基板幅調整
14-1．AWC支架的组装
AWCブラケットE(E2163725000).
E94347290A0
自動幅調整モータ組
止めねじ
SM8040602TP 2
端面を合せる
E2153725000
AWCプーリ (A)
銘版が上
セムス cap
SL6041092TN 4
图１４－１－１
固定螺丝
调整端面
AWC 飞轮 (A)
自动宽度调整马达组
AWC 支架 E
*标牌朝上
螺丝组
Rev 1.0
维修调整要领书
14-2
14-2．向主体的安装
14-2-1．AWC 支架的安装
※ 里面基准，从贴片机的正面看，基板传送装置前后变换的形式进行安装，安装位置如下如所示。
※调整同步皮带的张力时，左右移动马达的安装位置，
用 1.67N 的力量按下皮带中央部 A 时,皮带的松驰量
Ｂ＝１．７６ｍｍ。
螺旋轴
轨道支架RR
(安装后请确认张力是否适度)
底座条R
AWC支架组
E2160725000
AWC皮带 (E)
*(调整螺旋轴的端面进行安装)
E2154725000
AWC皮带轮 (B)
固定螺丝
SM8040602TP 2
固定螺丝
SM8040402TP 2
螺丝组
SL6051492TN 2
右
前
后 左
图１４－２－１－１
Ｌ
图１４－２－１－２
图１４－２－１－３
