Rev 1.0 维修调整要领书 13-31 －－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ３２ 未使用 40002094 AWC-ENC CABLE ASM ＣＮ６３３ ＣＮ３３ AWC 选购品时 －－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ３４ 未使用 40045438 CENT-PM CTRL CABLE ASM ＣＮ６３５ ＣＮ３５ 40002096 AWC-MOTOR PULSE CABLE…
Rev 1.0
维修调整要领书
13-30
其它传感器的连接部位见表１３－７－１－２ ＣＡＲＲＹ基板的连接束线和图１３－７－１－３ ＣＡＲＲＹ中
转基板的连接束线，表１３－７－１－３ ＣＡＲＲＹ中转基板的连接束线。请确认连接部位的基板之后进行
连接。
表１３－７－１－２ ＣＡＲＲＹ基板的连接束线
对象电缆
货 号 品 名 插头号码
ＣＡＲＲＹ基板
连接部位
备 考
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－
ＣＮ１ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－
ＣＮ２ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－
ＣＮ３ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－
ＣＮ４ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－
ＣＮ５ 未使用
40137261
SUPPORT TABLE SV RLY 2 CABLE ASM
ＣＮ６０６
ＣＮ６
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－
ＣＮ７ 未使用
40137260 STOP SV RLY CABLE 2 ASM ＣＮ６０８
ＣＮ８
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－
ＣＮ９ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－
ＣＮ１０ 未使用
40002078 CRY-SAFE CABLE ASM ＣＮ６１１
ＣＮ１１
40002079 CARRY-SV CABLE ASM ＣＮ６１２
ＣＮ１２
40136694 CLAMP SENS LF CABLE ASM ＣＮ６１３
ＣＮ１３
40136696 CLAMP SENS RF CABLE ASM ＣＮ６１４
ＣＮ１４
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ１９ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ２０ 未使用
40002073 CRY-SENS （R）CABLE ASM ＣＮ６２１ ＣＮ２１
40002074 CRY-SENS （L）CABLE ASM ＣＮ６２２ ＣＮ２２
40002075 CRY-BASE CABLE ASM ＣＮ６２３ ＣＮ２３
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ２４ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ２５ 未使用
40002081 TEMP/VAC CABLE ASM ＣＮ６２６
ＣＮ２６
40029825 BASE TEMP CABLE ASM ＣＮ６２７
ＣＮ２７
40002179 CAL-BLOCK CABLE ASM ＣＮ６２８
ＣＮ２８
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ２９ 未使用
40002180 CAL-VCUM CABLE ASM ＣＮ６３０
ＣＮ３０
40002093
CENT-MOTOR PULSE CABLE ASM
ＣＮ６３１
ＣＮ３１
Rev 1.0
维修调整要领书
13-31
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ３２ 未使用
40002094 AWC-ENC CABLE ASM ＣＮ６３３
ＣＮ３３ AWC 选购品时
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－
ＣＮ３４ 未使用
40045438 CENT-PM CTRL CABLE ASM ＣＮ６３５
ＣＮ３５
40002096 AWC-MOTOR PULSE CABLE ASM ＣＮ６３６
ＣＮ３６ AWC 选购品时
40045439 CARRY PWR CABLE ASM ＣＮ６３７
ＣＮ３７
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ３８ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ３９ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ４０ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ４１ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ４２ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ４３ 未使用
40002340 SHORT WIRE ASM ＣＮ６４４
ＣＮ４４
※ 『ＣＮ１５～ＣＮ１８』 为未使用号码。
Rev 1.0
维修调整要领书
13-32

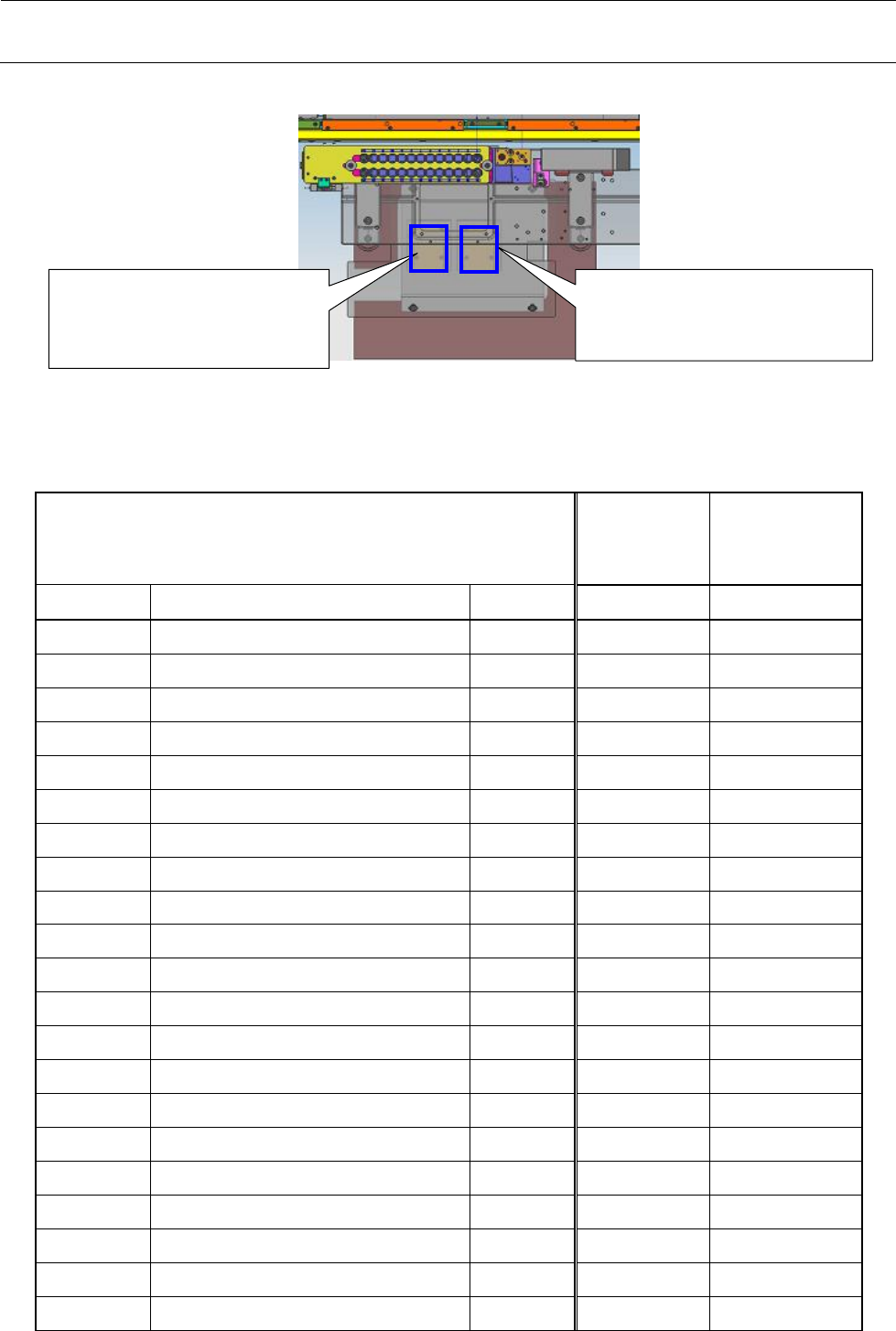

图１３－７－１－３ ＣＡＲＲＹ中转基板的连接
表１３－７－１－３ ＣＡＲＲＹ中转基板的连接
对象电缆
ＣＡＲＲＹ传感器
中转基板
连接部位
备 考
货 号 品 名 插头号码
40002073 CRY-SENS（R）CABLE ASM ＣＮ４２１ （Ｒ）－ＣＮ１
40136123 ATC CLOSE SENS CABLE ASM ＣＮ４０２Ｒ （Ｒ）－ＣＮ２
40136121 ATC OPEN SENS CABLE ASM ＣＮ４０３Ｒ （Ｒ）－ＣＮ３
40136116
SUPPORT TABLE UP SENS CABLE ASM
ＣＮ４０４Ｒ （Ｒ）－ＣＮ４
40136118
SUPPORT TABLE DOWN SENS CABLE ASM
ＣＮ４０５Ｒ （Ｒ）－ＣＮ５
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ６ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ７ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ８ 未使用
40002121 AWC ORG CABLE ASM ＣＮ４０９Ｒ （Ｒ）－ＣＮ９ AWC 选购品时
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ１０ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ１１ 未使用
40045500 AIR PRESSURE CABLE ASM ＣＮ４１２Ｒ （Ｒ）－ＣＮ１２ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ１３ 未使用
40002160 FD-FLOAT(FR)RCV CABLE ASM ＣＮ４１４Ｒ （Ｒ）－ＣＮ１４
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ１５ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ１６ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ１７ 未使用
40002157 FD-FLOAT(FF)CABLE ASM ＣＮ４１８Ｒ （Ｒ）－ＣＮ１８ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ１９ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ （Ｒ）－ＣＮ２０ 未使用
40002074 CRY-SENS（L）CABLE ASM ＣＮ４０１ （Ｌ）－ＣＮ１
ＣＡＲＲＹ传感器中转基板（Ｌ）
插头号码
CN401, CN402L～CN420L
ＣＡＲＲＹ传感器中转基板（Ｒ）
插头号码
CN421, CN402R～CN420R
