1.2 SIPLACE DX4
1

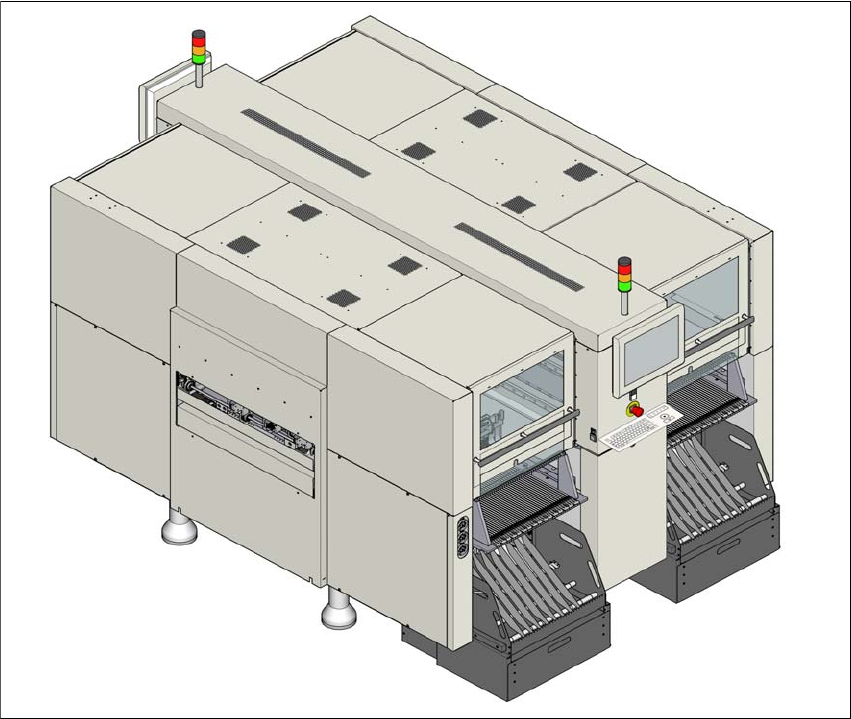

Abb. 1.2 - 1 Bestückautomat SIPLACE DX4
Der Bestückautomat SIPLACE DX4 zeichnet sich aus durch
– höchste Präzision,
– Intelligente Leistungsoptimierung,
– Intelligente Rüststrategien,
– Bestückleistungen bis in den High-End Prozessbereich
Für die Verarbeitung der Bauelemente kommt das Collect&Place-Verfahren zum Einsatz.
Der Bestückautomat SIPLACE DX4 verfügt über vier Portale. Die Bestückköpfe lassen sich un-
abhängig voneinander in X- und Y-Richtung mit Linearmotoren schnell und präzise positionieren.
Für die Bauelemente-Bereitstellung stehen vier Stellplätze mit DX-Tischen zur Verfügung, die mit
bis zu 40 Spuren gerüstet werden können.
Betriebsanleitung SIPLACE SX4/DX4 1 Einleitung
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 1.3 Maschinenbeschreibung
19
1.2.1 Übersicht der Bestückkopf-Konfiguration
1
1.3 Maschinenbeschreibung
1.3.1 SIPLACE-Prinzip
Die Bestückköpfe holen die Bauelemente von den fix positionierten Zuführmodulen auf den BE-
Wagen bzw. DX-Tischen ab und bestücken die ebenfalls ruhenden Leiterplatten.
Der Bestückautomat SIPLACE SX4 verfügt über zwei Bestückbereiche und einem Doppeltrans-
port. Beim Doppeltransport können zwei Leiterplatten gleichzeitig bestückt werden.
Der Bestückautomat SIPLACE DX4 verfügt über zwei Bestückbereiche und einem Einfachtrans-
port.
Das Prinzip "ruhende BE-Bereitstellung" und "ruhende LP", das sich bei allen SIPLACE-Auto-
maten bestens bewährt hat, hat eine Reihe entscheidender Vorteile:
– Das Nachfüllen von Bauelementen oder das Anspleißen von Gurten verursacht keine Still-
standszeiten.
– Die erschütterungsfreie BE-Zuführung ermöglicht das sichere Abholen auch kleinster BE
(z.B. 01005).
– Die beim Bestückprozess unbewegte Leiterplatte verhindert ein Verrutschen von Bauele-
menten.
– Die Kombination der Bestückköpfe mit Pipettenwechslern garantiert immer eine optimale Pi-
pettenkonfiguration für den jeweiligen Bestückprozess. Damit lassen sich Verfahrwege mini-
mieren und die Bestückreihenfolge optimieren.
Hohe Flexibilität, Wirtschaftlichkeit und Rüstsicherheit sind die Garanten für die hohe Produktivität
der SIPLACE Automaten
Minimale Stillstandszeiten steigern den Nutzungsgrad und tragen so zum Produktivitätsgewinn
bei.
Bestückbereich 1 Bestückbereich 2
C&P20 / C&P20 C&P20 / C&P20
1 Einleitung Betriebsanleitung SIPLACE SX4/DX4
1.3 Maschinenbeschreibung Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
20
1.3.2 Seriennummer des Automaten
Die Seriennummer des Automaten befindet sich an der Innenseite des Maschinenständers an
Stellplatz 1.
1
Abb. 1.3 - 1 Lage des Typenschildes mit der Seriennummer (Beispiel SX4-Automat)
(T) Transportrichtung
(1) Typenschild
(1)
