4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
220
4.3.7.1 Abstandsmaße der Maschinenfüße des LP-Doppeltransports
4

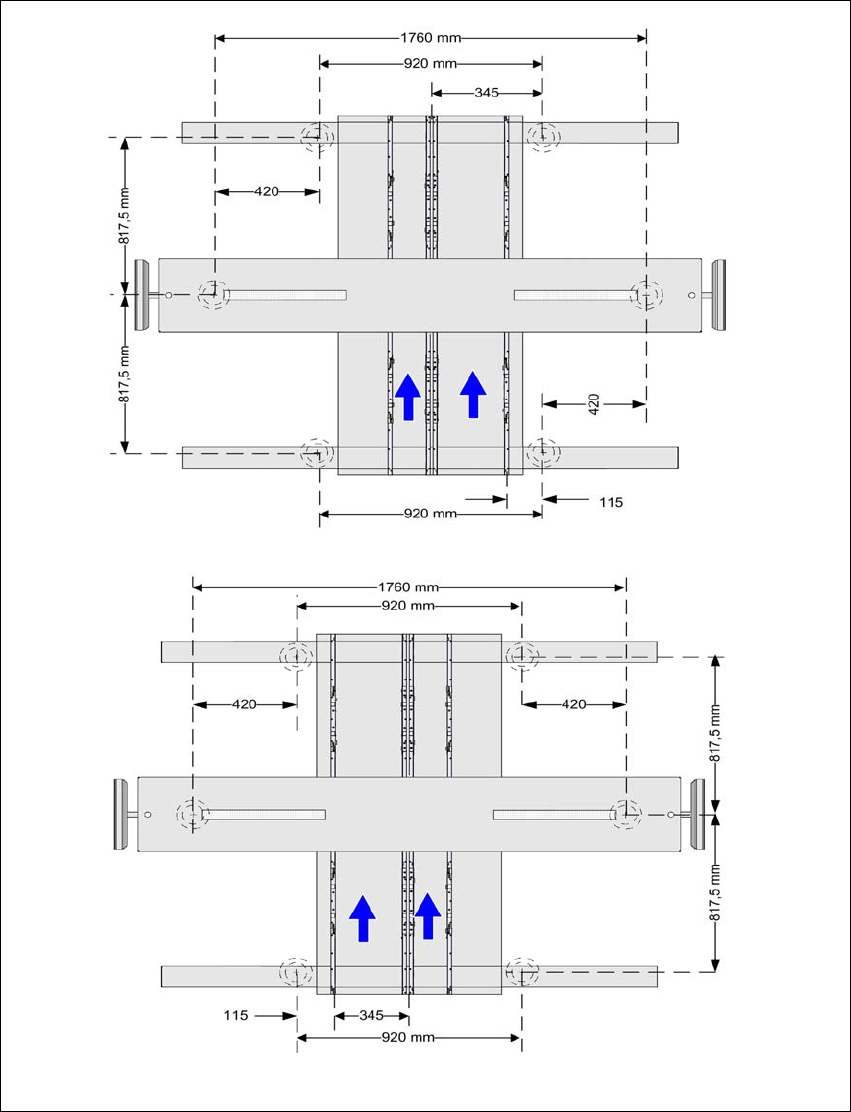

Abb. 4.3 - 9 Abstandsmaße der Maschinenfüße des LP-Doppeltransports in Millimeter
Feste Transportwange
auf der maximalen Posi-
tion rechts
a
.
a) Das Maß ist abhängig von der Position der festen Wange. Alle Maße in mm.
Feste Transportwange
auf der maximalen Posi-
tion links
a
.
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.3 Den Automaten aufstellen
221
4.3.7.2 Abstandsmaße der Maschinenfüße des Quad Lane Transports (Nur SX4)
4
Abb. 4.3 - 10 Abstandsmaße der Maschinenfüße des Quad Lane Transports in Millimeter
Feste Transportkanten
außen
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
222
4.3.8 Den Automaten in die Linie integrieren
Beachten Sie die allgemeinen Warnhinweise, die in Abschnitt 4.3.1, Seite 207 beschrieben
sind.
Beachten Sie die Warnhinweise zum Transport des Automaten, die in Abschnitt 4.3.2, Seite
208
beschrieben sind.
Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.3.5, Seite 211.
4.3.8.1 Den Automaten in der Linie ausrichten und justieren
Heben Sie den Automaten mit dem Gabelstapler hoch bis die Maschinenfüße entlastet sind.
Ermitteln Sie die LP-Transporthöhe der Automaten der Linie und stellen Sie mit der Sechs-
kantschraube zur Höheneinstellung die ungefähre Höhe ein.
Montierten Sie ggf. die Maschinenfüße für die jeweilige LP-Transporthöhe (siehe 4.3.6 auf
Seite 212).
Positionieren Sie den Automaten mit dem Gabelstapler auf dem freien Stellplatz in der Linie.
Achten Sie dabei auf die Flucht der LP-Transporte und kontrollieren Sie den Abstand zum
vorherigen Automaten.
WARNUNG 4
Senken Sie den Automaten langsam ab. Eine zweite Person kontrolliert unterdessen, dass
die Maschinenfüße alle gleichzeitig auf dem Boden aufsetzen. Ein einseitiges, schnelles Auf-
schlagen der Maschinenfüße führt zu Verformungen an der Befestigung der Maschinenfüße.
4
