4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4 4.3 Den Automaten aufstellen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 218 Lockern Sie vorsichtig beid e Innensechskantschr auben M24x90 (Pos . 2 …
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.3 Den Automaten aufstellen
217
Schrauben Sie das Gewinde des mittleren Maschinenfußes in die Bohrung an der Unterseite
des Distanzstücks.
Richten Sie beide Distanzstücke folgendermaßen aus:
– Die Öffnung des Distanzstücks auf der Pneumatikeinschubseite weist in Leiterplatten-
transportrichtung (siehe Punkt 4 in Abb. 4.3 - 4
, Seite 214).
– Die Öffnung des Distanzstücks auf der Stromversorgungsseite zeigt in Gegenrichtung
zur Leiterplatten-Transportrichtung (siehe Punkt 3 in Abb. 4.3 - 4
, Seite 214).
Befestigen Sie beide Distanzstücke mit je vier Innensechskantschrauben M12x80 (siehe
Punkt 4 in Abb. 4.3 - 6
). Verwenden Sie dazu den Schraubendrehereinsatz mit Schlüsselmaß
10 mm.
4.3.6.2 Höhe der äußeren Maschinenfüße voreinstellen
4
Abb. 4.3 - 7 Höhe der äußeren Maschinenfüße voreinstellen
(1) Einstellschraube M24x2x120 zur Höhenjustage
(2) Äußerer Maschinenfuß
(3) Klemmstück
(4) Innensechskantschraube M24x90
(4)
(2)
(1)
(3)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
218
Lockern Sie vorsichtig beide Innensechskantschrauben M24x90 (Pos. 2 in Abb. 4.3 - 7, Seite
217
) mit dem Schraubendrehereinsatz (Schlüsselmaß 19 mm) und lassen Sie den äußeren
Maschinenfuß (Pos. 1 in Abb. 4.3 - 7
, Seite 217) langsam bis zum Anschlag nach unten glei-
ten.
Setzen Sie für die gewünschte LP-Transporthöhe den passenden Maschinenfuß ein.
Die äußeren Maschinenfüße gibt es in zwei Ausführungen: 4
– äußerer Maschinenfuß für die LP-Transporthöhe 830 mm, Länge 369 mm,
Artikel-Nr. 03041008-01 (Pos. 1 in Abb. 4.3 - 4
, Seite 214)
– äußerer Maschinenfuß für die LP-Transporthöhen 900, 930 und 950 mm,
Länge 439 mm, Artikel-Nr. 03000890-02 (Pos. 2 in Abb. 4.3 - 4
, Seite 214)
Führen Sie die Voreinstellung für jeden der äußeren Maschinenfüße durch.
Der Abstand zwischen Maschinenfuß-Unterseite und Unterkante Maschinenrahmen sollte
folgende Werte betragen:
Justieren Sie die Einstellschraube M24x2x120 (Pos. 3 in Abb. 4.3 - 7, Seite 217) mit dem Ga-
belschlüssel SW 36 so, dass Sie die Abstandswerte aus der Tabelle oben für die jeweilige
Transporthöhe erreichen.
Senken Sie den Automaten nun vorsichtig mit dem Gabelstapler ab, bis die Maschinenfüße
gleichmäßig den Boden berühren. Eine zweite Person sollte auf jeden Fall die stabile Lage
des Automaten während des Absenkvorgangs kontrollieren. Gegebenenfalls muss die Klem-
mung der äußeren Maschinenfüße noch etwas gelockert werden.
Senken Sie den Automaten weiter vorsichtig ab, bis die äußeren Maschinenfüße die Einstell-
schrauben M24x2x120 (Pos. 3 in Abb. 4.3 - 7
, Seite 217) zur Höhenjustage berühren.
Achten Sie darauf, dass die mittleren Maschinenfüße (siehe Punkt 2 in Abb. 4.3 - 4, Seite
214
) den Boden noch nicht berühren. Wenn nötig schrauben Sie die mittleren Maschinenfüße
noch etwas in den Automaten bzw. in das Distanzstück ein.
HINWEIS 4
Die Beschreibung für die endgültige Justage des Automaten finden Sie in Abschnitt 4.3.8.2
,
Seite 226.
LP-Transporthöhe Abstand der Maschinenfußunterseite
zur Unterkante des Maschinenrahmens
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.3 Den Automaten aufstellen
219
4.3.7 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
Abstandsmaße der Maschinenfüße des LP-Einfachtransportes
4

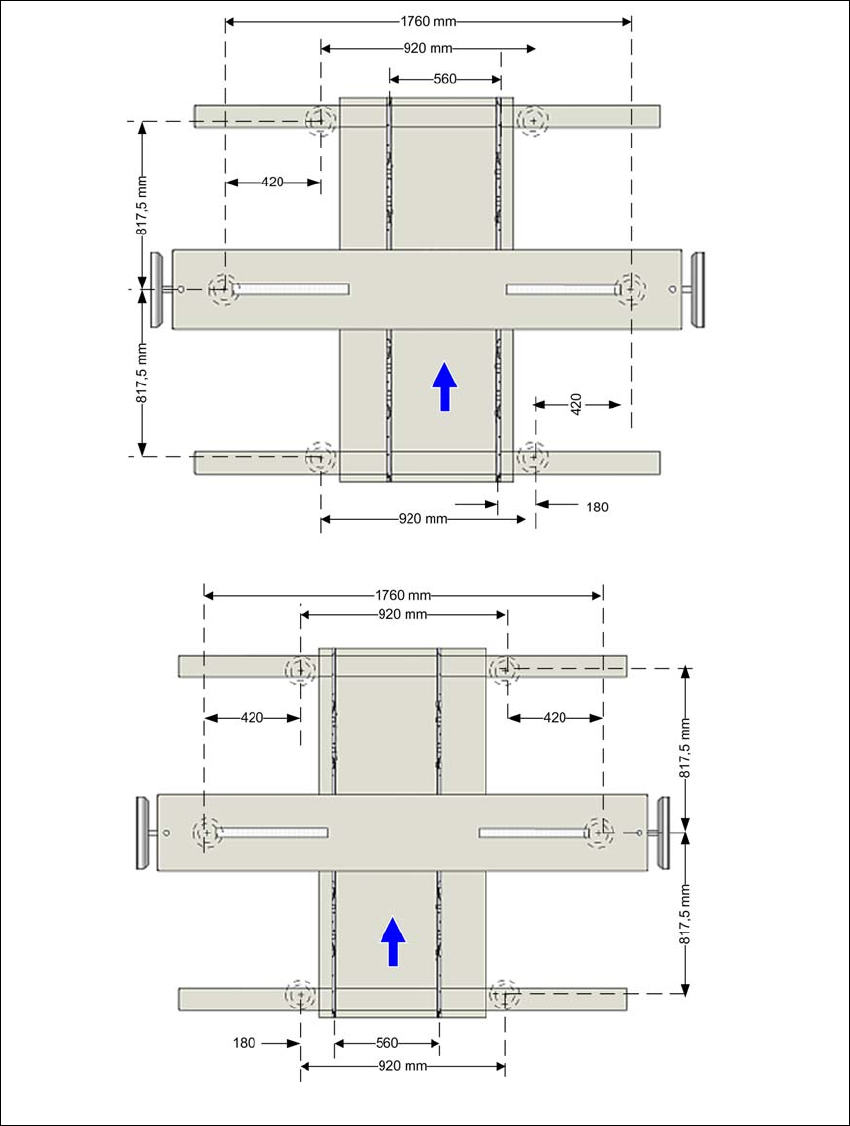

Abb. 4.3 - 8 Abstandsmaße der Maschinenfüße des LP-Einfachtransports in Millimeter
Feste Transportwange
auf der maximalen Posi-
tion rechts
a
.
a) Das Maß ist abhängig von der Position der festen Wange. Alle Maße in mm.
Feste Transportwange
auf der maximalen Posi-
tion links
a
.
