Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.1 Pipettenwechsler 313 6.1.3.5 BE-Abwurfbehälter für den SIPLACE T winSt ar Für den SIPLACE T winS tar kann ei n…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.1 Pipettenwechsler Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
312
6.1.3.4 Montage
Der Pipettenwechsler ist an der BE-Wagen-Einzugsvorrichtung befestigt.
6

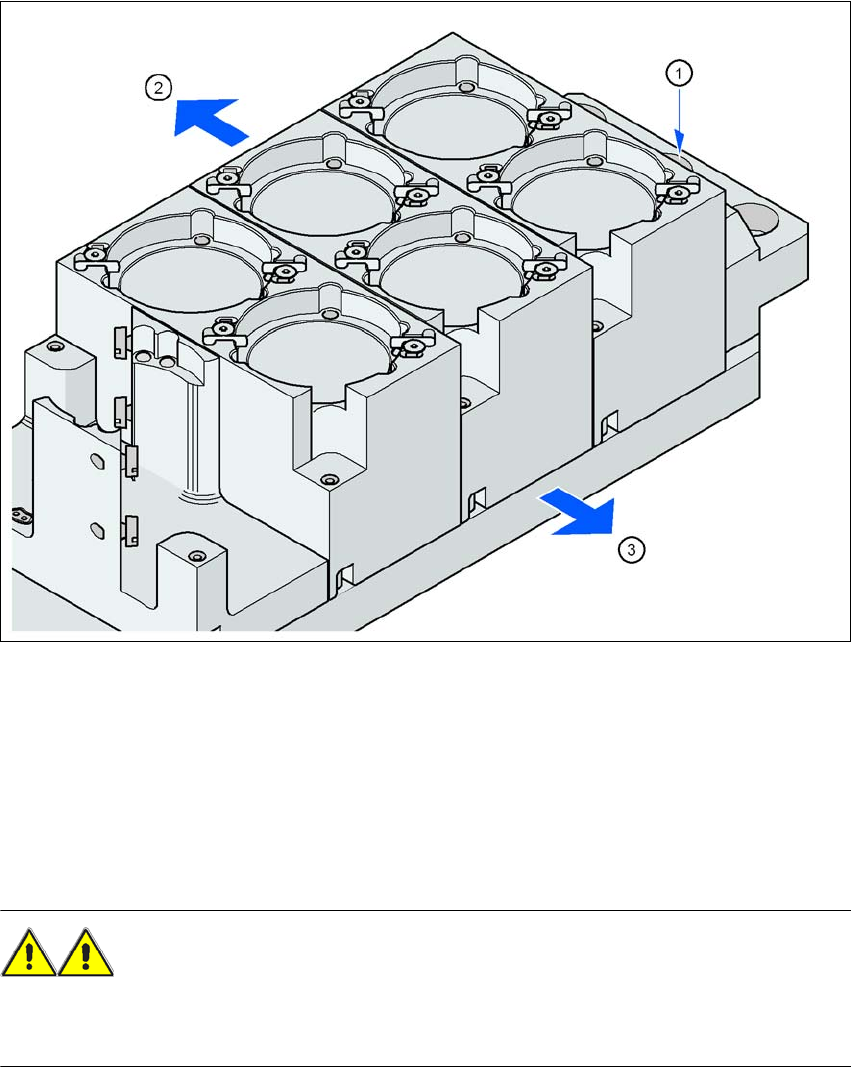

Abb. 6.1 - 15 Montageposition
(1) Markierungsbohrung
(2) Bedienerseite
(3) Pfeil zeigt in Richtung LP-Transport
6
Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bedie-
ner her gesehen links liegt.
WARNUNG 6
– Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkonfi-
gurationen besteht Kopfcrashgefahr!
Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.1 Pipettenwechsler
313
6.1.3.5 BE-Abwurfbehälter für den SIPLACE TwinStar
Für den SIPLACE TwinStar kann ein BE-Abwurfbehälter installiert werden. Er ist neben der stati-
onären Kamera positioniert.
6
Abb. 6.1 - 16 BE-Abwurfbehälter für den SIPLACE TwinStar
6.1.3.6 Greifer und Spezialpipetten
Die SIPLACE-Automaten verarbeiten neben dem Standard-SMT-Spektrum auch Bauelemente in
Durchsteckmontagetechnik (Through Hole Technology) und OSC-Bauelemente (Odd Shaped
Components). Parallel dazu entwickelt ASM kontinuierlich Spezialpipetten und Greifer.
Spezialpipetten werden für alle Bestückköpfe angeboten, um mit maximaler Geschwindigkeit,
Präzision und Flexibilität die Bestückaufträge abarbeiten zu können. Der Einsatz von automa-
tischen Pipettenwechslern reduziert zudem die Rüstzeiten, die bei einem Produktwechsel anfal-
len.
Für die Pick&Place-Köpfe bietet ASM mechanische Greifer an. Bauelemente, deren Oberfläche
nicht zum Ansaugen durch Pipetten geeignet ist, werden von mechanischen Greifern abgeholt
und bestückt. Es gibt zwei Ausführungen von Greifern, die sich der Funktion nach in zwei Gruppen
einteilen lassen:
– Greifer, die das Bauelement an den Außenkanten fassen und
– Greifer, die das Bauelement an der Innenkante fassen.
Informationen zu Sonderpipetten und Greifern erhalten Sie bei ASM. Zur Anfertigung von Son-
dernmagazinen und Greifern wenden Sie sich bitte ebenfalls an ASM.
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.2 DX-Wechseltische an der SIPLACE DX4 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
314
6.2 DX-Wechseltische an der SIPLACE DX4
Artikel-Nr. 03089820-xx DX-Wechseltisch SIPLACE DX4 mit 40/2 Spuren
Artikel-Nr. 03089961-xx DX-Wechseltisch-Einzugsvorrichtung für 40/2 Spuren
DX-Wechseltische sind wie auch die feststehenden DX-Tische bei 8 mm Gurten für den Einsatz
von 2x8 mm SIPLACE Gurtzuführmodulen optimiert. Mit 20 dieser Zuführmodule wird bereits die
volle Rüstkapazität von 40 8 mm Spuren erreicht. Der Aufbau und die Funktion der DX-Wechsel-
tische ist grundsätzlich identisch den BE-Wecheltischen der SIPLACE SX4. Siehe “BE-Tisch SI-
PLACE X-Serie” auf Seite 181.
6
Abb. 6.2 - 1 Stellplätze der DX-Wechseltische, SIPLACE DX4
(1) Stellplatz 1
(2) Stellplatz 2
(3) Stellplatz 3
(4) Stellplatz 4
(T) Leiterplatten-Transportrichtung
(1)
(4)
(2)
(3)
