6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4 6.1 Pipettenwechsler Ab Softwareversion SR.706.xx Ausgabe 0 6/2012 DE 310 6.1.3 Pipettenwechsler für den SIPLACE T winSt ar (Nur SX4) Artikel-Nr . 03005191-xx Mag…
Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.1 Pipettenwechsler
309
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 11, Seite 308).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
6.1.2.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Passmarken, eine zur Bestimmung der Position
und eine zur Bestimmung der Winkellage.
6
Abb. 6.1 - 12 Pipettenmagazin - Passmarken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarke zur Bestimmung der Winkellage
(3) Passmarke zur Bestimmung der Position
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.1 Pipettenwechsler Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
310
6.1.3 Pipettenwechsler für den SIPLACE TwinStar (Nur SX4)
Artikel-Nr. 03005191-xx Magazin für 2 Pipetten
Artikel-Nr. 03001807-xx Magazin für 1 Pipette
6
Abb. 6.1 - 13 Pipettenwechsler für den SIPLACE TwinStar
6.1.3.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 12 Pipettenmagazine aufnehmen. Zwei Magazintypen ste-
hen zur Verfügung: Standardmagazine und Magazine für Sonderpipetten oder Greifer. Die Maga-
zine sitzen auf einem gemeinsamen Träger. Sie sind jeweils mit zwei Zylinderstiften zentriert und
mit zwei Senkkopfschrauben fixiert.
6.1.3.2 Technische Daten
6
Pipettenwechsler für den SIPLACE TwinStar
Abmessungen (Länge x Breite x Höhe) 448 mm x 68,5 mm x 49 mm
Anzahl der Pipettengaragen 16 für Standardpipetten
4 für Sonderpipetten oder Greifer
Pipettentypen 5xx, Standard
4xx mit Adapter
9xx mit Adapter
Pipettenwechselzeit ca. 2 s. pro Pipette
Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.1 Pipettenwechsler
311
6.1.3.3 Lage der Pipettenwechsler für den TwinStar
An folgenden Stellplätzen lässt sich für den TwinStar je ein Pipettenwechsler installieren.
Pipettenwechsler an Stellplatz 1, 3 und 4: 12 Magazine
Pipettenwechsler an Stellplatz 2: 10 Magazine
Dies ergibt eine Gesamtkapazität von 2 Pipettenwechslern mit 22 Magazinen und insgesamt 44
Pipettengaragen.
6

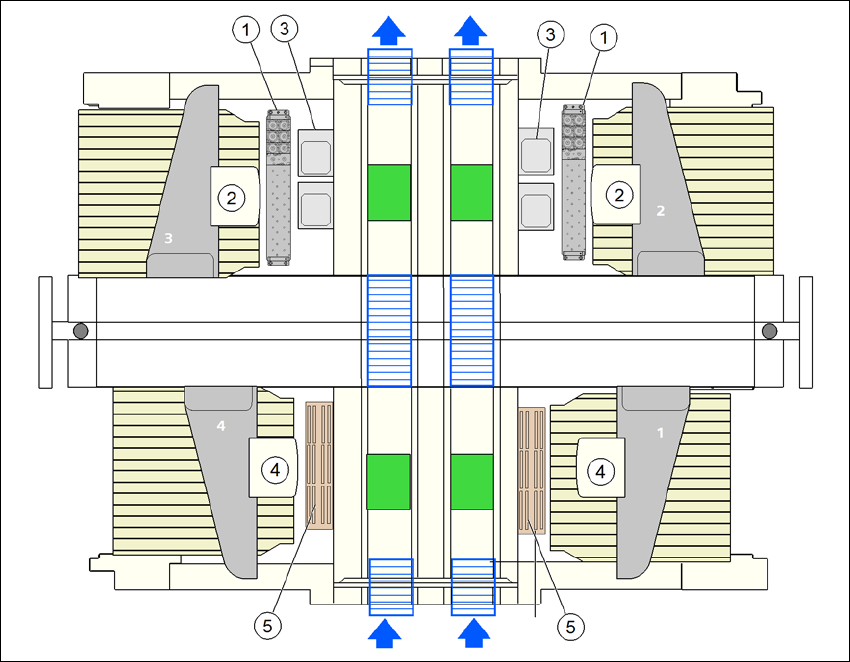

Abb. 6.1 - 14 Lage der Pipettenwechsler für den TwinStar - Konfigurationsbeispiel
(1) Pipettenwechsler TwinStar
(2) TwinStar
(3) Stationäre Kameras
(4) MultiStar
(5) Pipettenwechsler Multistar
