Schieben Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 277) nach vorne, um das Abholfenster
(Pos. 2 in Abb. 5.10 - 5
, Seite 277) in die erste Rastposition anzuheben.
Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 5.10 - 5, Seite
277
) anliegt.
HINWEIS 5
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante anliegt.
Klappen Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 277) zurück, um das Abholfenster ab-
zusenken.
Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 7) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 5.10 - 7
).
5

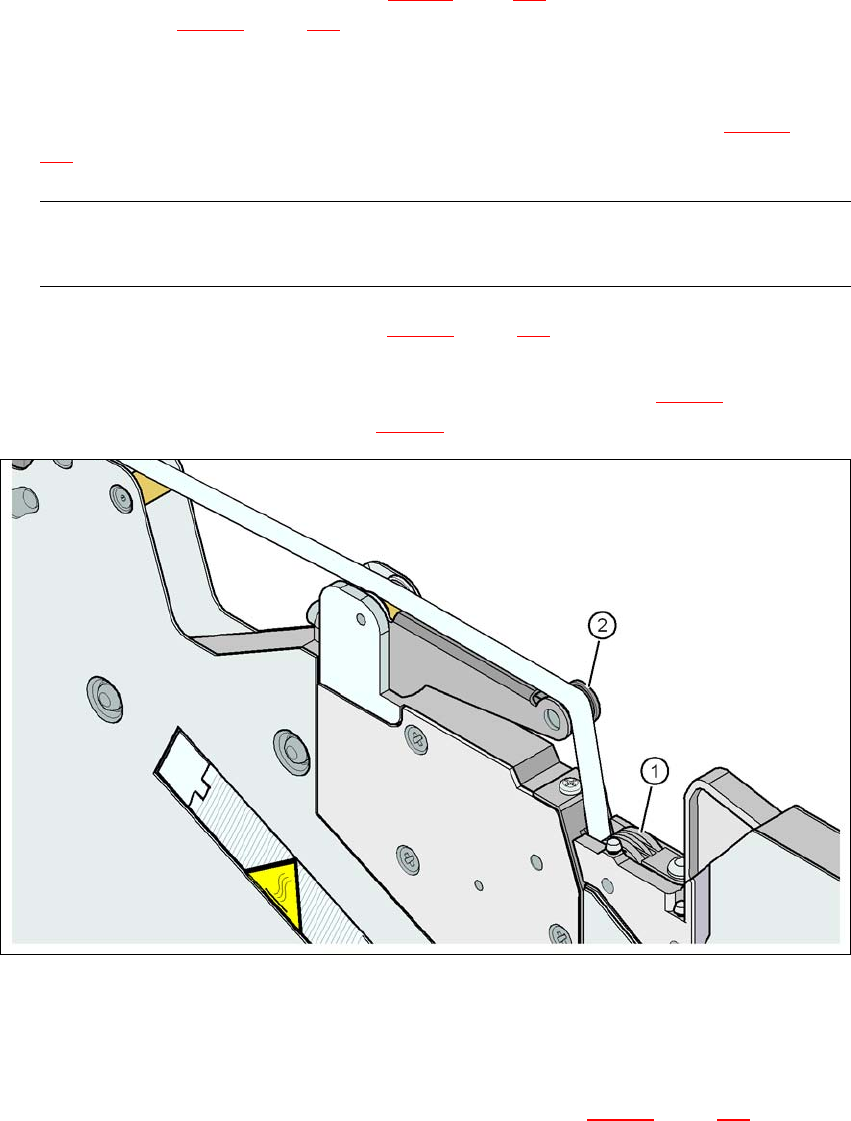

Abb. 5.10 - 7 Deckfolie zu den Deckfolienstopfrädern führen
(1) Deckfolienstopfräder
(2) Deckfolie
5
Drücken Sie am Bedienfeld den Taster FOLIE (Pos. 3 in Abb. 5.10 - 6, Seite 277) solange,
bis die Deckfolie gespannt ist. Die Deckfolienschwinge neigt sich nach unten und stoppt den
Antriebsmotor.
Schneiden Sie den Gurt am Frontende des Zuführmoduls bündig ab.
Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.10 Zuführmodule rüsten
279
5.10.4.4 Gurtunterstützung für 8 mm X-Gurtzuführmodul
5
Abb. 5.10 - 8 8 mm X-Zuführmodul - Gurtunterstützung und Spleißsensor
(1) Gurtunterstützung, herausnehmbar
(2) Ovale Öffnung in der Gurtunterstützung
(3) Einbauort für Spleißsensor
Das 8 mm X-Zuführmodul ist mit einer Gurtunterstützung (Pos. 1 in Abb. 5.10 - 8
) ausgestattet.
Bei Bedarf kann sie leicht entfernt werden.
Führen Sie die Klinge eines Uhrmacher-Schraubendrehers in die ovale Öffnung (Pos. 2 in
Abb. 5.10 - 8
) der Gurtunterstützung ein und ziehen Sie die Gurtunterstützung entgegen der
Gurttransportrichtung heraus.
Achten Sie beim Einsetzen der Gurtunterstützung darauf, dass sie in ihrer Sollposition ein-
rastet.
HINWEIS 5
Setzen Sie bei allen Bauelementen ab 0402 und kleiner immer die Gurtunterstützung (Pos. 1 in
Abb. 5.10 - 8
) in das 8 mm X-Zuführmodul ein. Sie erzielen damit eine konstante Z-Abholhöhe
und reduzieren zudem den Zeitaufwand für Korrekturen der Abholhöhen auf ein Minimum.
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4
5.10 Zuführmodule rüsten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
280
5.10.4.5 Spleißsensoren für X-Gurtzuführmodule
An den X-Gurtzuführmodulen lassen sich Spleißsensoren nachrüsten. Den Sensor gibt es in zwei
Ausführungen:
Spleißsensor für 8 mm und 12 mm X-Gurtzuführmodule
Spleißsensor für 16 mm bis 88 mm X-Gurtzuführmodule 5
Der Spleißsensor wird an der mit Pos 3 in Abb. 5.10 - 8
, Seite 279 bezeichneten Stelle installiert.
Gurtzuführmodule mit bereits installiertem Spleißsensor sind ebenfalls lieferbar (siehe Abschnitt
3.9.2
, ab Seite 152).
5.10.5 Bauelemente am 2x8 mm Gurtzuführmodul einlegen
Das Bedienen und Rüsten der 2x8 mm Zuführmodule ist im Job Guide
"Gurtzuführmodul 2x8 mm X / Smart Feeder 12 mm X /16 mm X" beschrieben.
Artikelnummer deutsch 00196664-xx
Artikelnummer englisch 00196665-xx
5.10.6 Bauelemente am SIPLACE Smart Feeder rüsten
Das Bedienen und Rüsten der SIPLACE Smart Feeder ist im Job Guide
"Gurtzuführmodul 2x8 mm X / Smart Feeder 12 mm X /16 mm X" beschrieben.
Artikelnummer deutsch 00196664-xx
Artikelnummer englisch 00196665-xx
