Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.2 Misure del dispositivo automatico
141
4.2.2 Distanza del lato di trasporto destro CS dal centro della macchina
4.2.2.1 Trasporto singolo
4

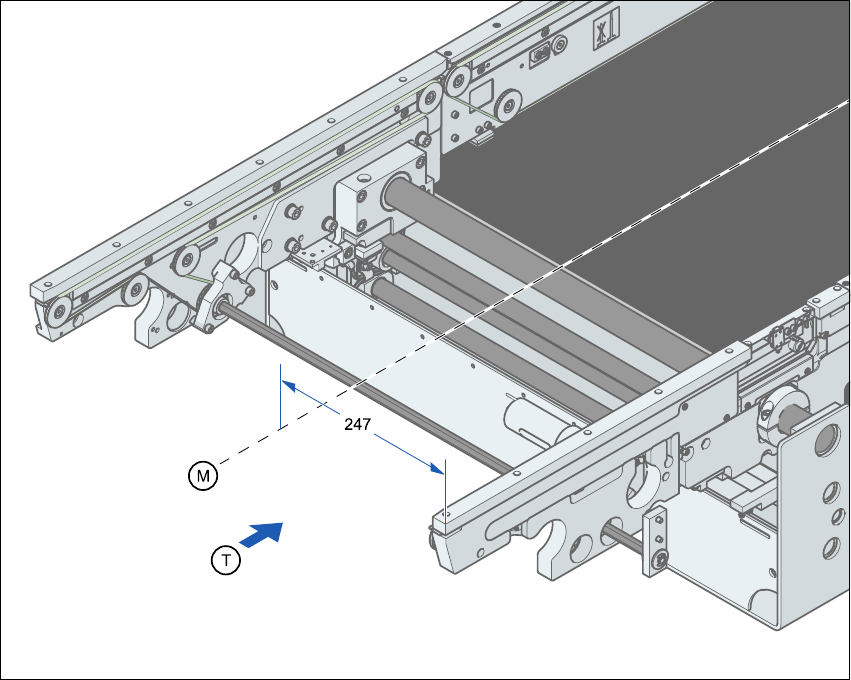

Fig. 4.2 - 4 Distanza del lato di trasporto destro CS dal centro della macchina in millimetri
(trasporto semplice)
4
(M) Centro della macchina
(T) Direzione di trasporto CS
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.2 Misure del dispositivo automatico Versione software SR.504.xx Edizione 07/2003 IT
142
4.2.2.2 Trasporto doppio
4
Fig. 4.2 - 5 Distanza del lato di trasporto destro CS dal centro della macchina in millimetri
(trasporto doppio)
4
(M) Centro della macchina
(T) Direzione di trasporto CS
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.3 Configurazione alla consegna e trasporto
143
4.3 Configurazione alla consegna e trasporto
4.3.1 Imballaggio per il trasporto
Il dispositivo automatico viene fornito in una cassa di trasporto di legno ed è montato su un pallet
stabile di legno.
4.3.1.1 Misure dell'imballaggio per il trasporto
Le misure della cassa di trasporto di legno sono le seguenti:
Lunghezza 2404 mm
Larghezza 2790 mm
Altezza 1600 mm 4
4
Fig. 4.3 - 1 Cassa di trasporto - misure in millimetri
(A) Punti d'appoggio per l'elevatore a forca
4.3.1.2 Peso del dispositivo automatico pronto alla consegna
Il peso del dispositivo automatico pronto per la consegna compreso l'imballaggio è di 4287 kg.
4.3.2 Configurazione alla consegna
La configurazione del dispositivo automatico alla consegna è la seguente:
– Il set d'installazione sul lato d'entrata del CS (punto 1 nella Fig. 4.2 - 2
) e l'unità del computer
sono smontati dalla macchina base.
– Tutti i collegamenti elettrici dei cavi della macchina base sono allentati.
– Ogni traccia di trasporto del trasporto singolo o doppio è impostata su una larghezza di 136
