Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.4 Infrastruttura del punto d'installazione
155
ATTENZIONE
Le condutture elettriche di ogni singolo dispositivo automatico devono essere contrassegnate
chiaramente e le si deve poter assegnare senza dubbi. Hanno validità le norme del paese nel
quale viene fatto funzionare il dispositivo automatico.
4
Fig. 4.4 - 3 Sezione della conduzione del cavo di collegamento di rete
4
(1) Cavo d'alimentazione di rete
(2) Angolo per il collegamento a vite del cavo
(3) Linguetta di fissaggio dell'innesto d'alimentazione della corrente nel telaio della macchina
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.4 Infrastruttura del punto d'installazione Versione software SR.504.xx Edizione 07/2003 IT
156
4.4.3.5 Allacciamento del cavo d'alimentazione di rete
4
Fig. 4.4 - 4 Area del morsetto per l'allacciamento del cavo di collegamento di rete
4
(L1) Fase della corrente trifase
(L2) Fase della corrente trifase
(L3) Fase della corrente trifase
(N) Conduttore neutro
(PE) Conduttore di protezione
(X100) Area del morsetto
Æ Attaccare una boccola terminale del filo ad ogni estremità del filo.
Æ Staccare il dado dal collegamento a vite del cavo dell'angolo (Pos. 2 nella Fig. 4.4 - 3).
Æ Aprire il collegamento a vite del cavo dell'angolo.
Æ Far passare il cavo d'alimentazione di rete dal collegamento a vite del cavo dell'angolo fino
all'area del morsetto X100 (vedi X100 nella Fig. 4.4 - 4
).
Æ Attaccare il cavo e far sì che il raggio di piegatura sia abbastanza grande. Non si possono pie-
gare i fili.
Æ Chiudere il collegamento a vite del cavo dell'angolo (Pos. 2 nella Fig. 4.4 - 3) e stringere bene
a mano il dado.
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.4 Infrastruttura del punto d'installazione
157
4.4.3.6 Controllo dei ponti per la limitazione della corrente d'inserzione
La limitazione della corrente d'inserzione deve essere configurata secondo la tensione d'alimen-
tazione. Questa operazione si effettua con l'aiuto di ponti inseribili sulla scheda per la limitazione
della corrente d'inserzione (Pos. 1 nella Fig. 4.4 - 5
).
4

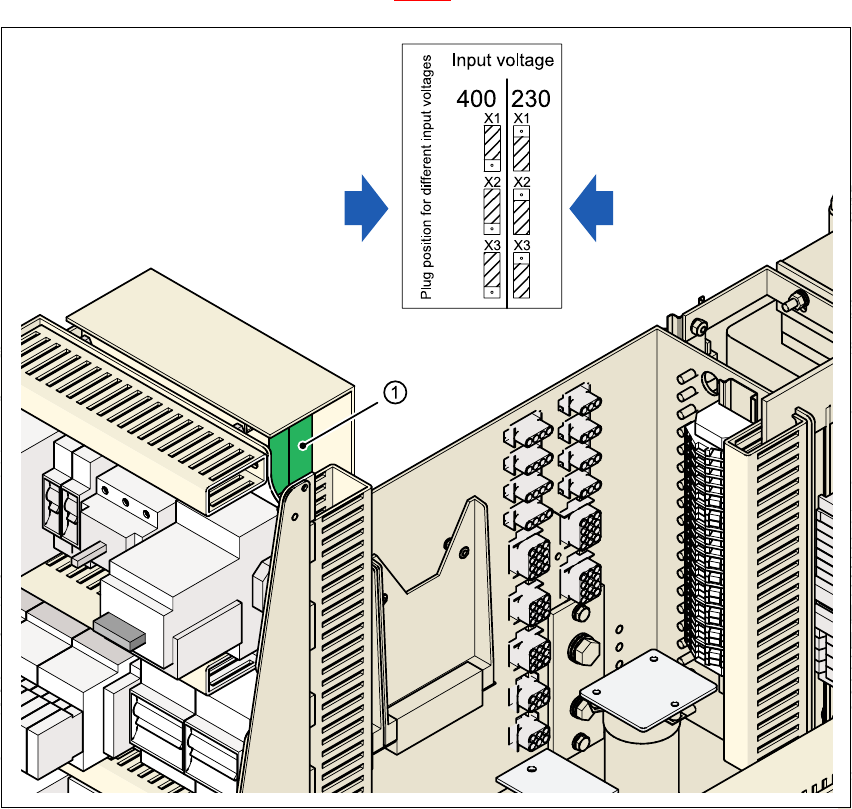

Fig. 4.4 - 5 Posizione di scheda e spina per la limitazione della corrente d'inserzione
4
(1) Scheda per la limitazione della corrente d'inserzione
X1, X2, X3 Spine per la configurazione della limitazione della corrente d'inserzione
Æ Controllare l'occupazione dei ponti e correggerla se necessario.
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
3 x 204 V CA
3 x 230 V CA
