ZP 系列整体式控制器用户手册 1.ZP 系列整体式控制器概述
8

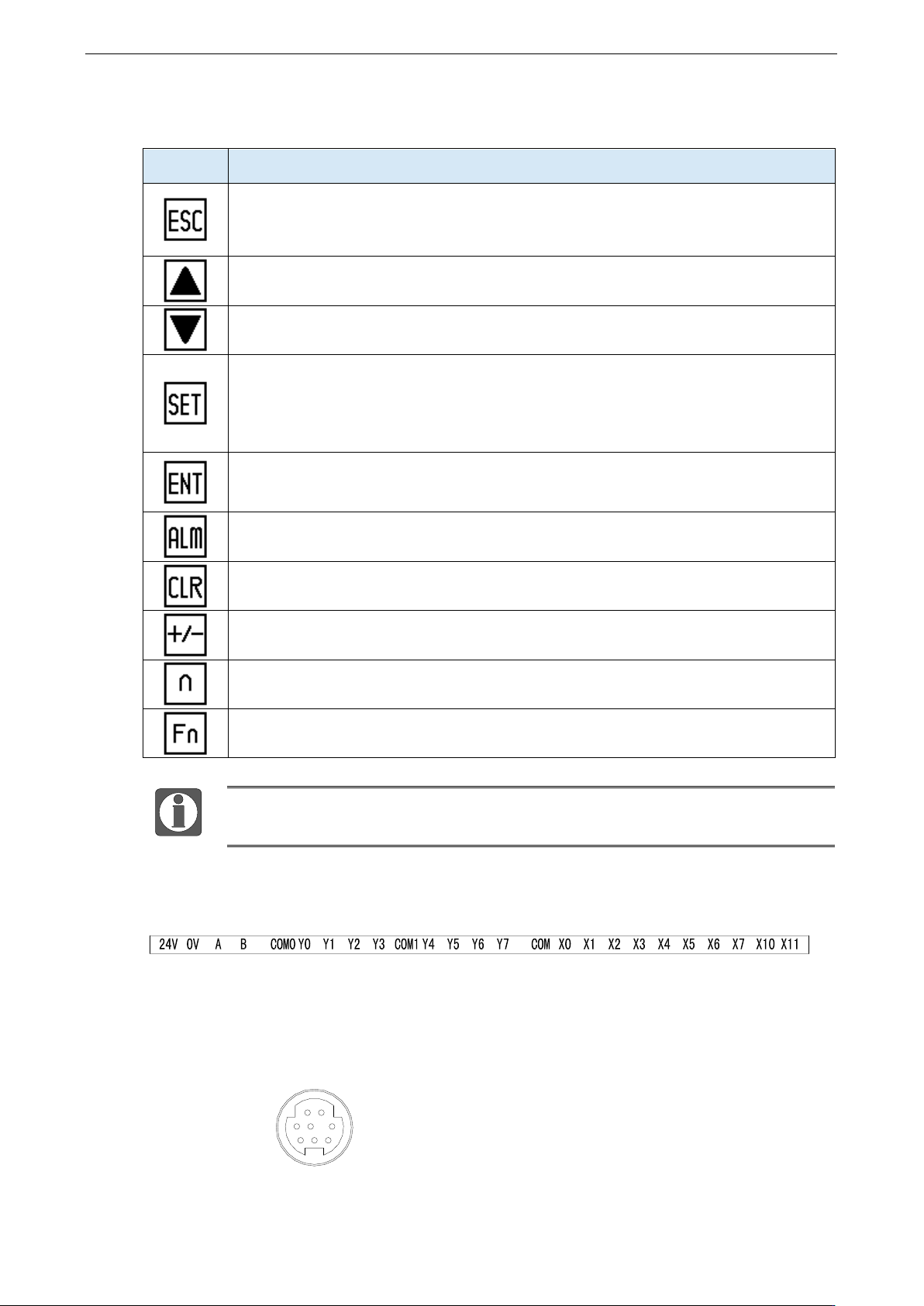

1.3.2 按键功能
按键
基本功能
不论显示器处于何种状态，一旦按此键，返回到系统初始画面，系统初始画面由用
户设计画面时指定（缺省值为 1 号画面）， 一般将系统初始画面设置成主菜单或使用
频率最高的画面
将画面翻转到前页
将画面翻转到次页
按此键开始修改寄存器数值，当前正在被修改的寄存器区域反色显示，其中被修改
的位数闪烁显示，如果当前画面没有寄存器设定窗部件，则执行一次空操作，在按
[ENT]键之前再按一次[SET]键，则当前修改操作被取消，并继续修改下一个数据寄
存器
将修改后的数据写入寄存器，并继续修改下一个数据寄存器，当前画面的最后一个
寄存器被修改后，退出修改寄存器状态
报警列表键，在设置报警列表功能后，按该键快速切换到报警列表画面
修改寄存器数据时，清除选择的区域
修改寄存器数据时，设定数据的正负
数字键（0-9），在数字设定状态，被修改的数字位变为相应的键值
普通功能键（F1-F8）
面板中每一个按键除具备以上表格中通用功能外，所有按键的功能都可以由用户定
义成“置 ON”、“置 OFF”、“取反”、“瞬 ON”中任一功能。
1.3.3 端子排列
1.3.4 编程口
下载口为 RS232 接口标准，该编程口具有双重下载功能，既可下载 PLC 程序，也可下载 HMI
画面数据。该口支持 MODBUS 和 X-NET 通讯协议，下载口的外形及主要管脚说明如下：
3
4
5
1
2
6
8
7
Mini Din 8 芯插座（孔）
4：RxD
5：TxD
8：GND
ZP 系列整体式控制器用户手册 1.ZP 系列整体式控制器概述
9
请使用信捷公司提供的专用编程电缆进行 PLC 程序下载，如无电缆，也可自行制作，编程口与
PC 电脑的 9 针串口的连接如下图所示：
3
45
1
2
6
8
7
15
9 6
Mini Din 8芯插头（针） DB9插头（孔）
⚫ 请使用信捷公司提供的专用编程电缆进行PLC程序或HMI画面的下载。
⚫ 请勿修改下载口的通讯参数，否则将无法连接下载。
1.3.5 通讯口
ZP 系列一体机的通讯口为 PLC 部分的通讯口，为 RS485 接口（ZP1、ZP2 串口 1，ZP3 串口 2）
标准。
在 PLC 出厂默认状态，您也可以使用此口对 PLC 进行程序的下载与上传，主要用于与外部传
感器、仪器仪表等设备进行通讯。
AB 通讯口的外形及主要管脚说明如下：
24V 0V A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 X0 X1 X2 X3 X4 X5 X6 X7
BD-1# BD-2#
COM X11X10
1）通讯参数
项目
说明
站号
Modbus 站号 1~254、255（FF）为自由格式通讯
波特率
300bps~115.2Kbps
数据位
7、8
停止位
1、2
校验
None（无校验）、Odd（奇校验）、Even（偶校验）、Empty、Mask
2）参数设置
当使用 RS485 与外围设备进行通讯时，暂不支持修改通讯参数，只可采用默认参数通讯。
通讯口默认参数：站号为 1、波特率 19200bps、8 个数据位、1 个停止位、偶校验。
RS485 口可用于 MODBUS 通讯、自由格式通讯和 X-NET 总线通讯，可通过 RS232
下载口进行串口参数配置，X-NET 通讯方式在 XINJEConfig 软件中配置，具体参照
《X-NET 总线用户手册》。
ZP 系列整体式控制器用户手册 1.ZP 系列整体式控制器概述
10
1.4 外形尺寸及开孔尺寸
121.0
56.5
172.0
6 7 8 9
5432
1 0
ESC
ALM SET
ENT
1 2 3 4
8765
164.0
113.0
24V 0V A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 X0 X1 X2 X3 X4 X5 X6 X7
BD-1# BD-2#
4.4
162.1
111.1
COM X11X10
（单位：mm）
