ZP 系列整体式控制器用户手册 1.ZP 系列整体式控制器概述
10

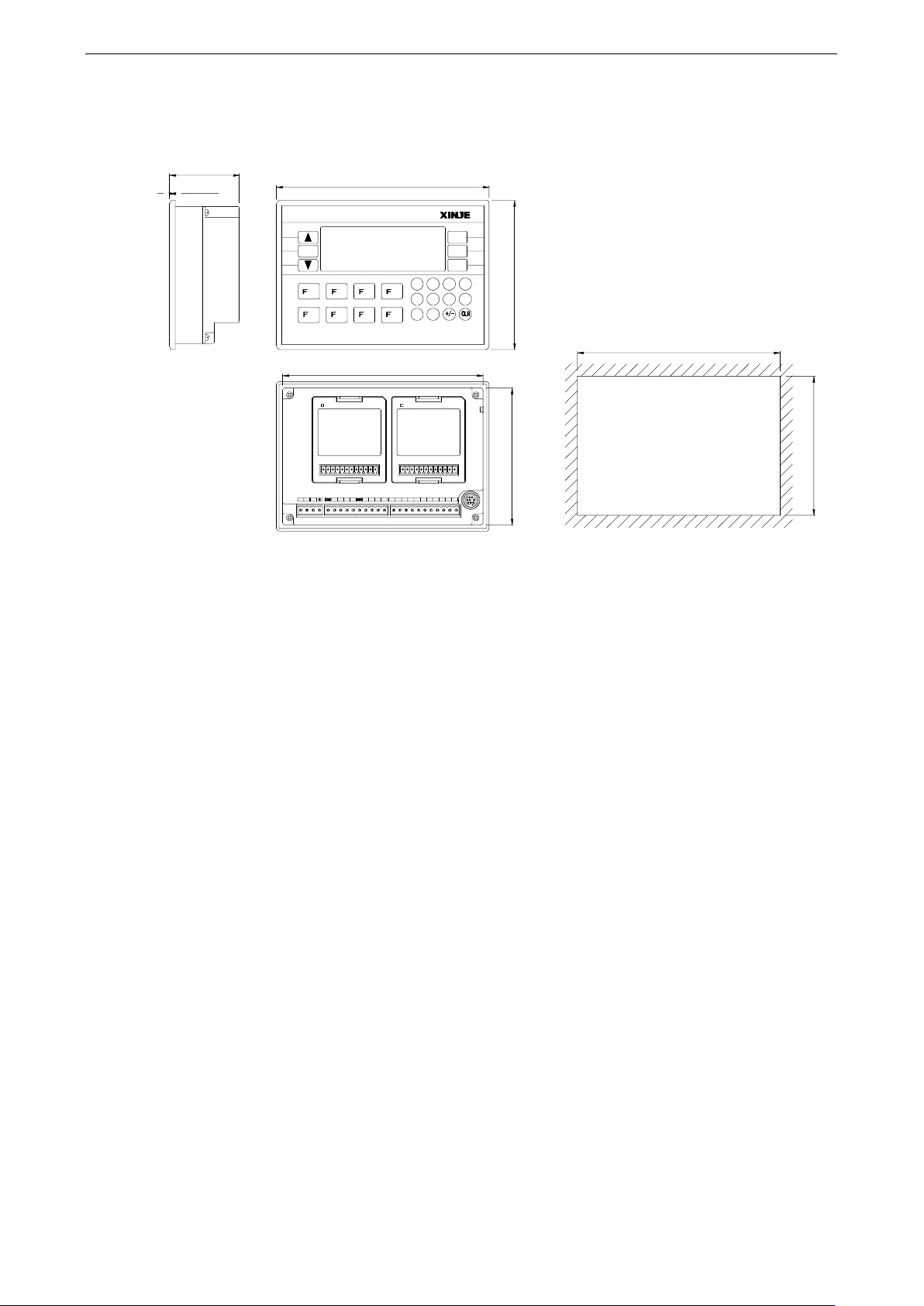

1.4 外形尺寸及开孔尺寸
121.0
56.5
172.0
6 7 8 9
5432
1 0
ESC
ALM SET
ENT
1 2 3 4
8765
164.0
113.0
24V 0V A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 X0 X1 X2 X3 X4 X5 X6 X7
BD-1# BD-2#
4.4
162.1
111.1
COM X11X10
（单位：mm）
ZP 系列整体式控制器用户手册 2.输入输出规格与外部配线
11

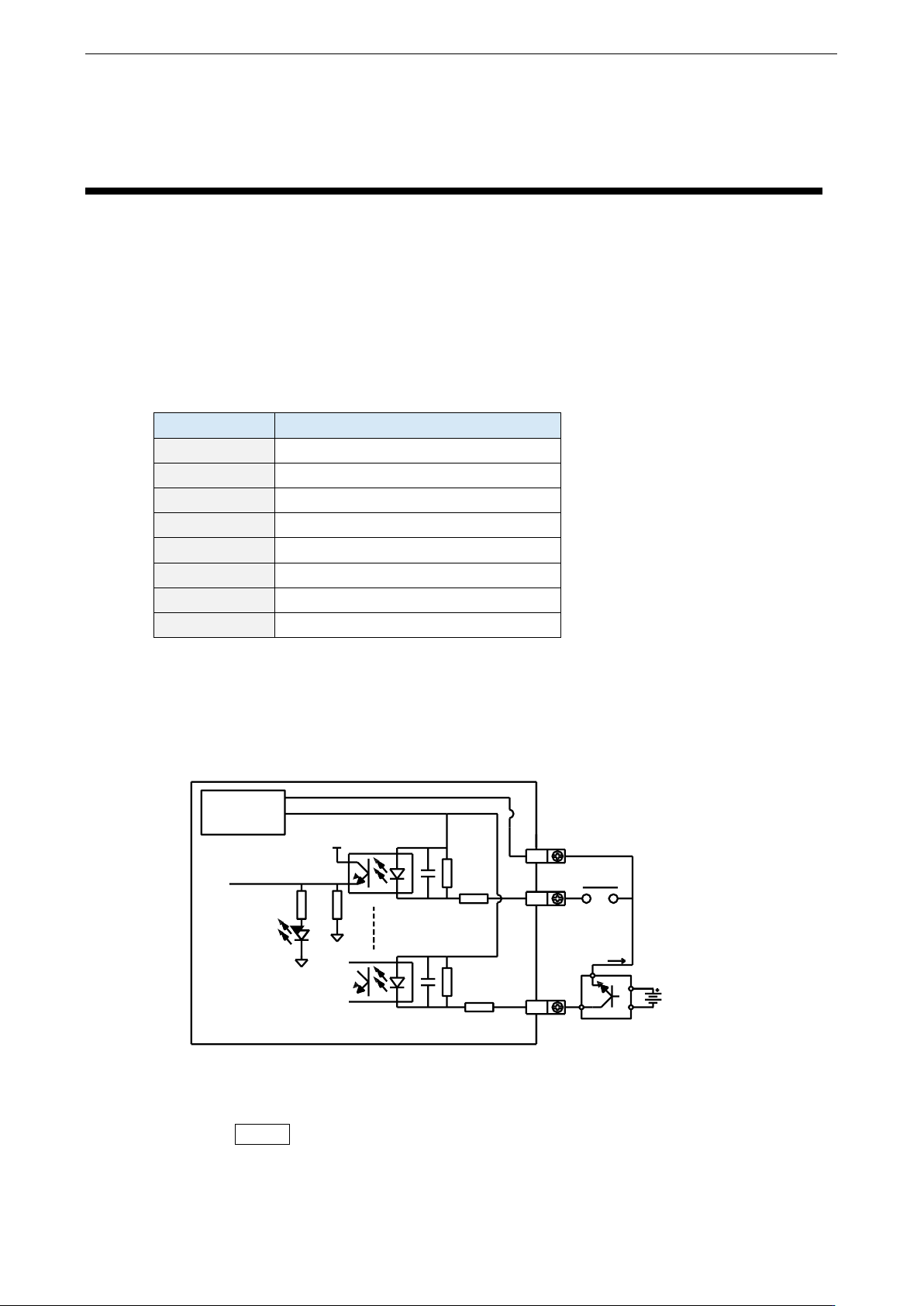

2. 输入输出规格与外部配线
本章说明 ZP 系列一体机的输入/输出的规格和外部配线的方法。
2.1 输入规格
1）基本单元
项目
说明
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点输入或 NPN 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
2）输入接线
由于 ZP3 系列的内部不提供 24V 电源，所以要用外部电源驱动光电开关等传感器时，这个外部
电源电压应为 DC24V±4V，传感器的输出晶体管请用 NPN 开集电极型。
DC电源
DC24V
外部电源
R3
R4
R2
R1
X*7
X*0
COM
+5V
R5R6
LED
I=7mA
传感器
⚫ 输入端子
输入端子和 COM 端子之间用无电压接点或 NPN 开集电极晶体管接通时，则输入为 ON。
ZP 系列整体式控制器用户手册 2.输入输出规格与外部配线
12
⚫ 输入回路
输入的一次回路和二次回路间用光耦合器进行绝缘隔离，二次回路中设有 C-R 滤波器。这是为
防止由输入接点振动的或输入线混入的噪音，引起误操作而设置的。由于上述原因，对于输入
ON→OFF，OFF→ON 的变化，在一体机内部，响应时间滞后约 10ms。输入端子内置有数字滤
波器。
⚫ 输入灵敏度
一体机的输入电流是 DC24V 7mA，但是为了可靠动作起见，需要使其 ON 时，则为 3.5mA 以
上的电流，OFF 时则为 1.5mA 以下的电流。

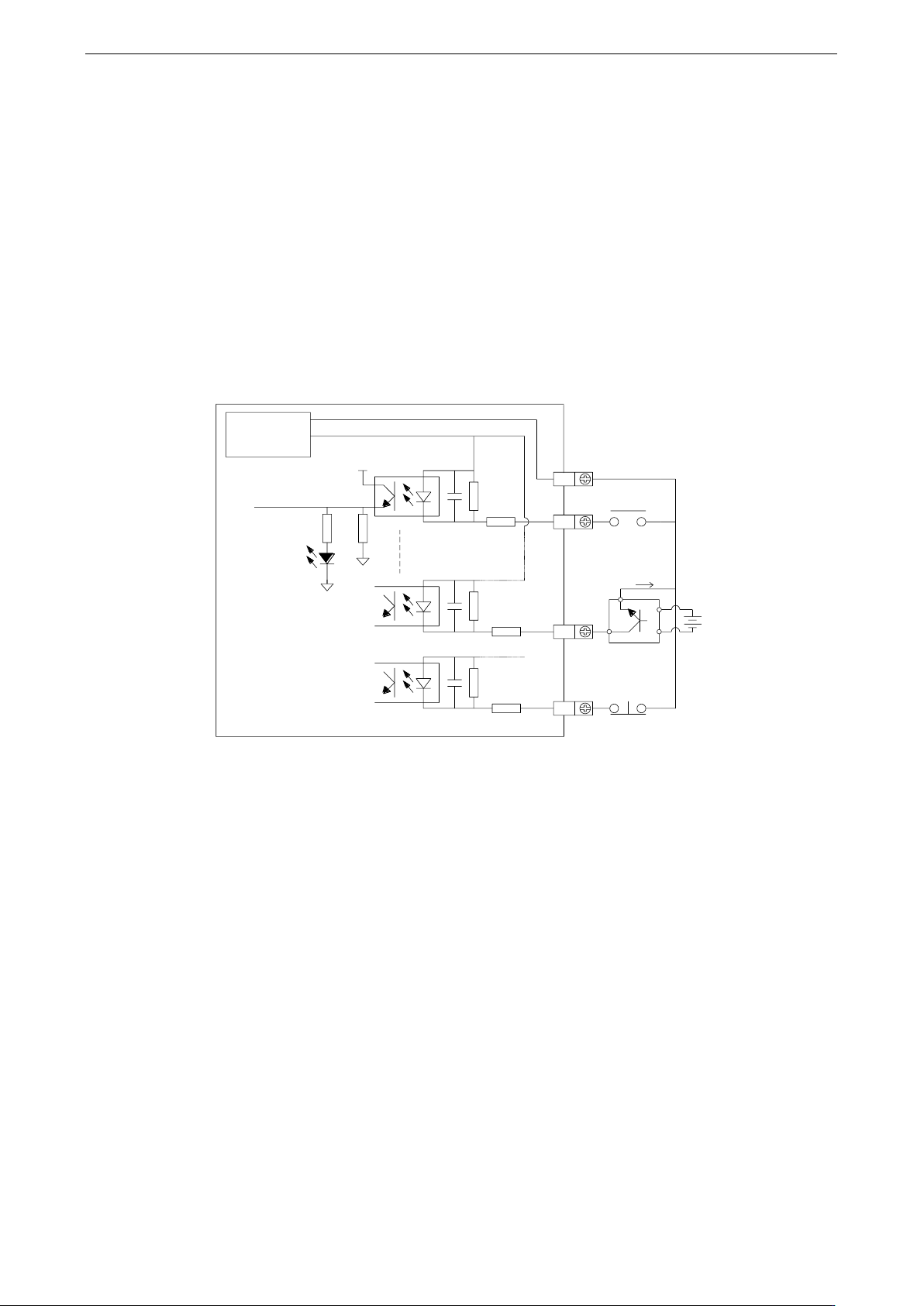

3）典型接线
外部电源
DC24V
DC电源
R3
R4
R2
R1
X*6
X*0
COM
+5V
R5R6
LED
R7
R8
X*7
传感器
I=7mA
开关
开关
一体机
