ZP 系列整体式控 制器用户手册 1 .Z P 系列整体式控制器概述 10 1.4 外形尺寸 及开孔尺寸 121.0 56.5 172.0 6 7 8 9 5 4 3 2 1 0 ESC ALM SET ENT 1 2 3 4 8 7 6 5 164.0 113.0 24V 0V A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 X0 X1 X2 X3 X4 X5 X6 X7 BD-1# BD-2# 4.4 162.1 111.1 C…
ZP 系列整体式控制器用户手册 1.ZP 系列整体式控制器概述
9

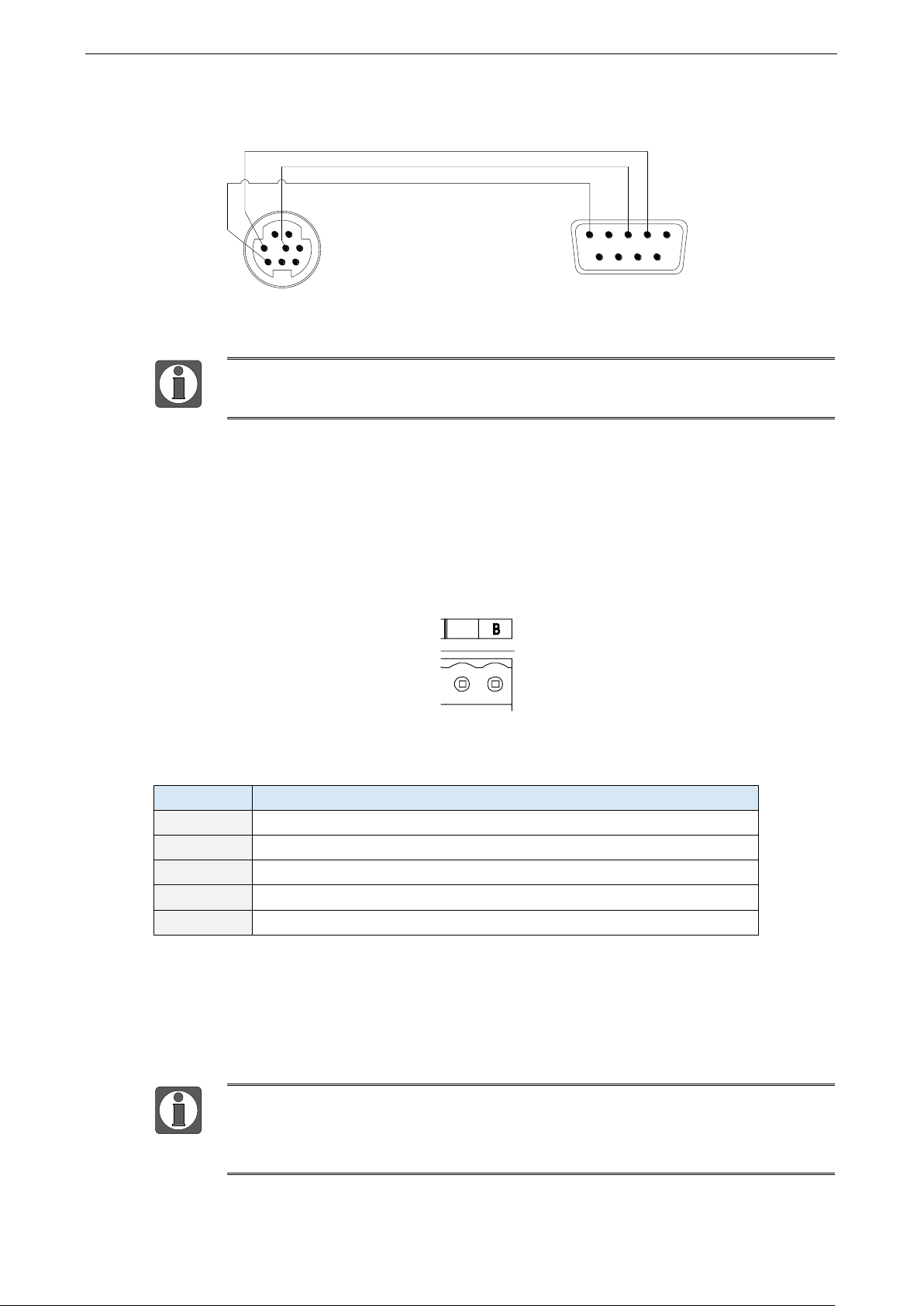

请使用信捷公司提供的专用编程电缆进行 PLC 程序下载，如无电缆，也可自行制作，编程口与
PC 电脑的 9 针串口的连接如下图所示：
3
45
1
2
6
8
7
15
9 6
Mini Din 8芯插头（针） DB9插头（孔）
⚫ 请使用信捷公司提供的专用编程电缆进行PLC程序或HMI画面的下载。
⚫ 请勿修改下载口的通讯参数，否则将无法连接下载。
1.3.5 通讯口
ZP 系列一体机的通讯口为 PLC 部分的通讯口，为 RS485 接口（ZP1、ZP2 串口 1，ZP3 串口 2）
标准。
在 PLC 出厂默认状态，您也可以使用此口对 PLC 进行程序的下载与上传，主要用于与外部传
感器、仪器仪表等设备进行通讯。
AB 通讯口的外形及主要管脚说明如下：
24V 0V A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 X0 X1 X2 X3 X4 X5 X6 X7
BD-1# BD-2#
COM X11X10
1）通讯参数
项目
说明
站号
Modbus 站号 1~254、255（FF）为自由格式通讯
波特率
300bps~115.2Kbps
数据位
7、8
停止位
1、2
校验
None（无校验）、Odd（奇校验）、Even（偶校验）、Empty、Mask
2）参数设置
当使用 RS485 与外围设备进行通讯时，暂不支持修改通讯参数，只可采用默认参数通讯。
通讯口默认参数：站号为 1、波特率 19200bps、8 个数据位、1 个停止位、偶校验。
RS485 口可用于 MODBUS 通讯、自由格式通讯和 X-NET 总线通讯，可通过 RS232
下载口进行串口参数配置，X-NET 通讯方式在 XINJEConfig 软件中配置，具体参照
《X-NET 总线用户手册》。
ZP 系列整体式控制器用户手册 1.ZP 系列整体式控制器概述
10
1.4 外形尺寸及开孔尺寸
121.0
56.5
172.0
6 7 8 9
5432
1 0
ESC
ALM SET
ENT
1 2 3 4
8765
164.0
113.0
24V 0V A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 X0 X1 X2 X3 X4 X5 X6 X7
BD-1# BD-2#
4.4
162.1
111.1
COM X11X10
（单位：mm）
ZP 系列整体式控制器用户手册 2.输入输出规格与外部配线
11
2. 输入输出规格与外部配线
本章说明 ZP 系列一体机的输入/输出的规格和外部配线的方法。
2.1 输入规格
1）基本单元
项目
说明
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点输入或 NPN 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
2）输入接线
由于 ZP3 系列的内部不提供 24V 电源，所以要用外部电源驱动光电开关等传感器时，这个外部
电源电压应为 DC24V±4V，传感器的输出晶体管请用 NPN 开集电极型。
DC电源
DC24V
外部电源
R3
R4
R2
R1
X*7
X*0
COM
+5V
R5R6
LED
I=7mA
传感器
⚫ 输入端子
输入端子和 COM 端子之间用无电压接点或 NPN 开集电极晶体管接通时，则输入为 ON。
