ZP 系列整体式控 制器用户手册 3 .P LC 编程 23 3.3.3 程序的上下载 1 ）联机 在对程序进行下 载之前，请先确 认一体机是否 与电脑成功连接 （电缆的连接 请翻阅 1.3.5 节内 容） 。点击菜单栏【 选项】—【软 件串口设置】 ，或点击图标 “ ”。 操作如下图： 点击自动搜索， 显示成功连接 PLC ， 点确定； 使用 状态改为 “使用中”，点确定即 可；
ZP 系列整体式控制器用户手册 3.PLC 编程
22

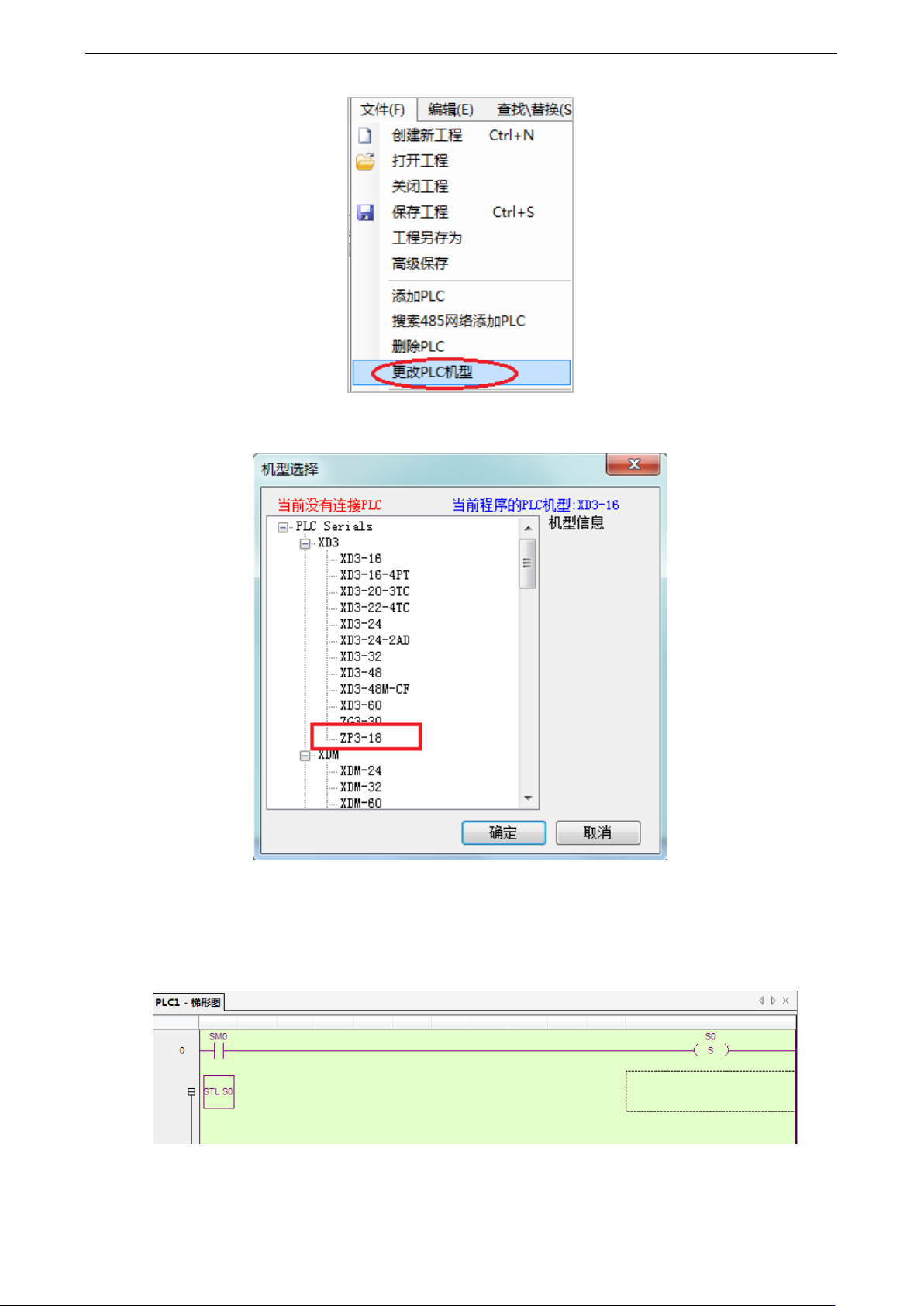

在弹出的窗口中改成一体机的 PLC 类型，由于机型为 ZP3-18T，因此这里应该选择“XD3”－
“ZP3-18”，如下图所示：
3）编写程序
经过以上两步操作，可以开始在软件中编写程序了，程序的编写规范和软件的具体操作，可以
参见《XD/XL/XG 系列可编程控制器用户手册【软件篇】》。
ZP 系列整体式控制器用户手册 3.PLC 编程
23
3.3.3 程序的上下载

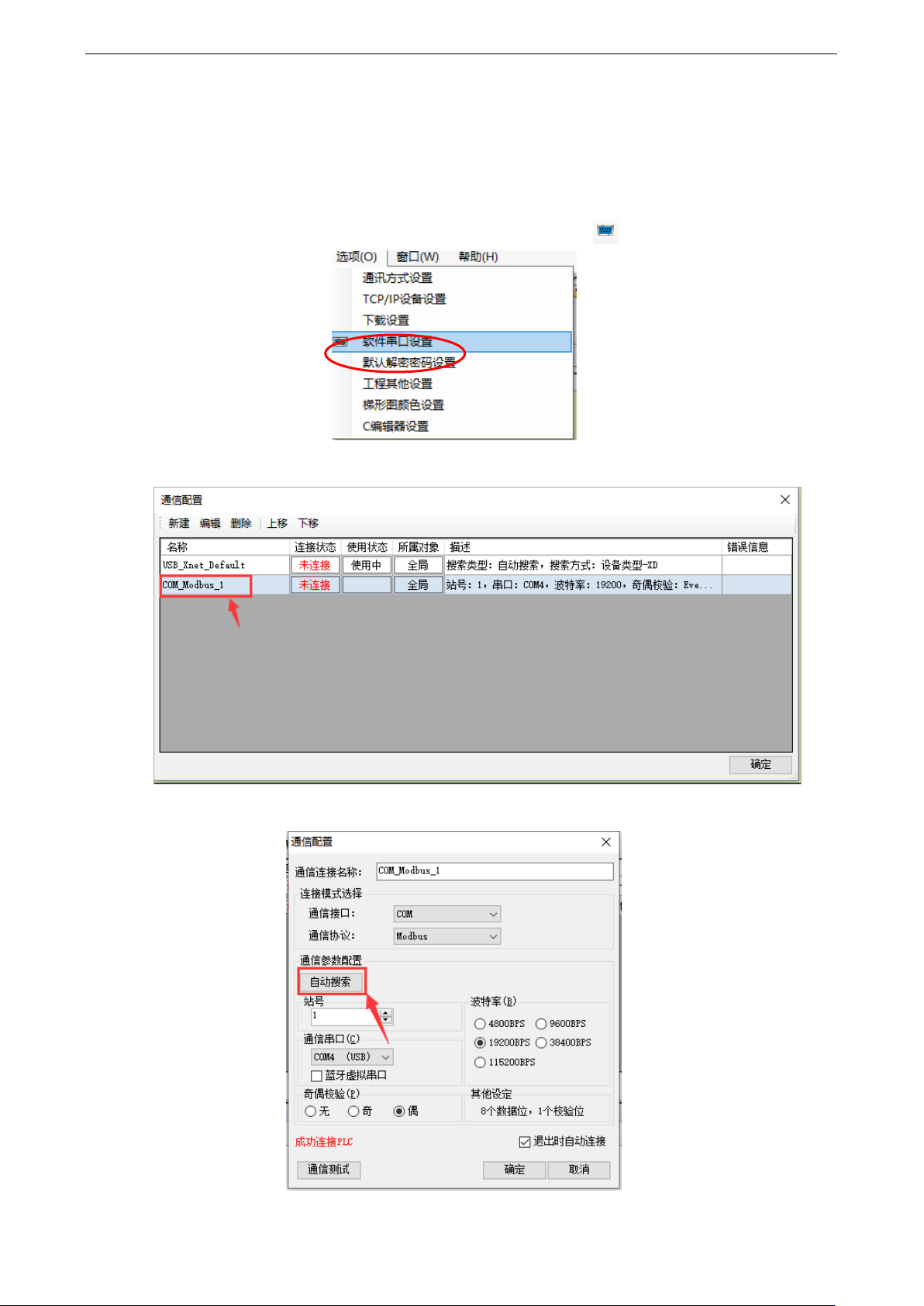

1）联机
在对程序进行下载之前，请先确认一体机是否与电脑成功连接（电缆的连接请翻阅 1.3.5 节内
容）。点击菜单栏【选项】—【软件串口设置】，或点击图标“ ”。
操作如下图：
点击自动搜索，显示成功连接 PLC，点确定；
使用状态改为“使用中”，点确定即可；
ZP 系列整体式控制器用户手册 3.PLC 编程
24

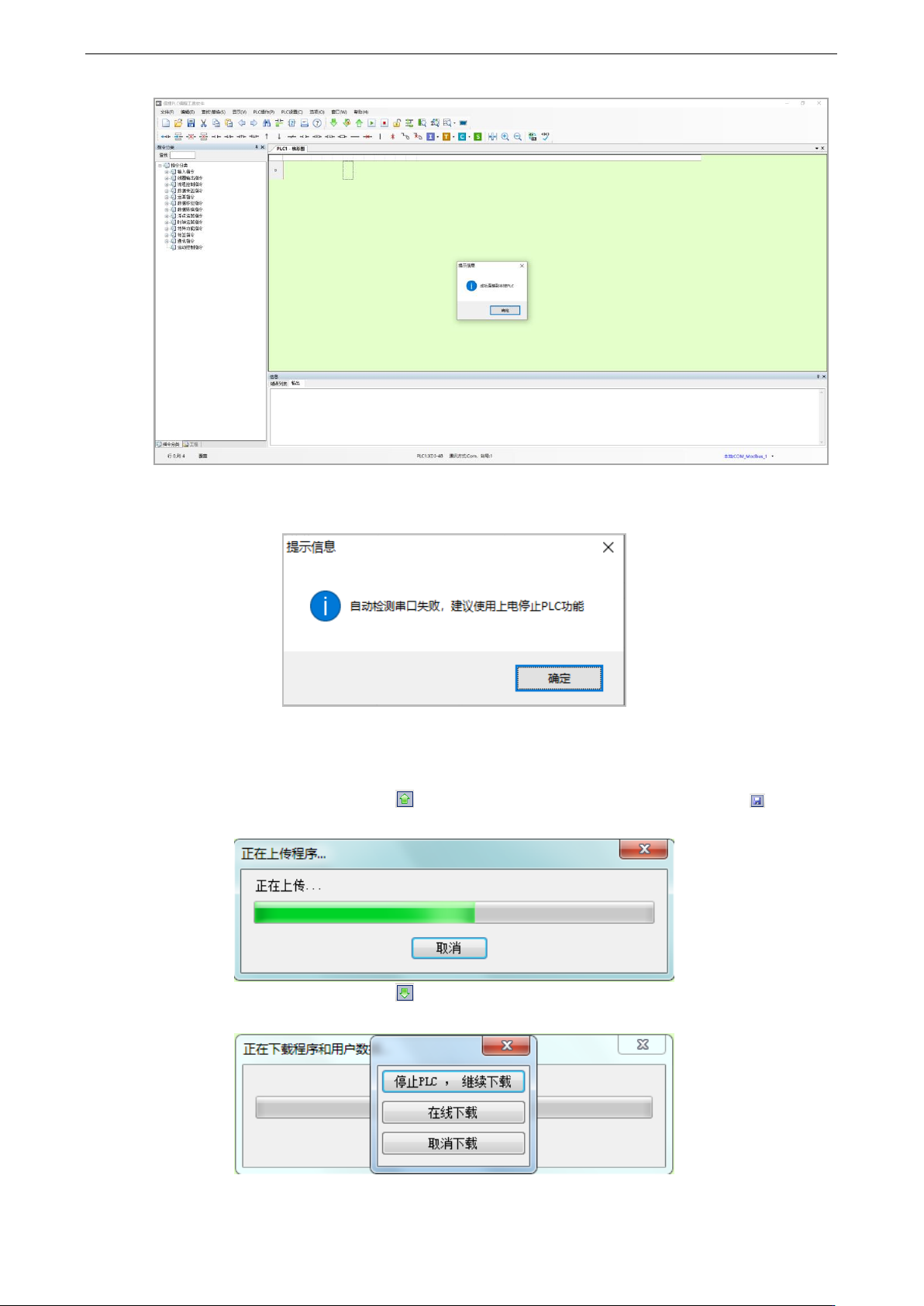

显示“成功连接到本地 PLC”， 至此，您已经成功将 PLC 与 PC 连接！
若自动检测失败，出现如下图提示，可能串口参数被修改，可使用上电停止 PLC。
2）程序的上/下载
联机成功之后，点击工具栏图标“ ”，可以将 PLC 中的程序进行上载。点击图标“ ”，将程
序保存。
联机成功之后，点击工具栏图标“ ”，可以将程序下载至 PLC 中。若 PLC 正在运行，则弹出
如下提示窗口。
程序下载过程中会自动计算当前程序占用百分比，如下图所示：
