ZP 系列整体式控制器用户手册 3.PLC 编程
23
3.3.3 程序的上下载
1）联机
在对程序进行下载之前，请先确认一体机是否与电脑成功连接（电缆的连接请翻阅 1.3.5 节内
容）。点击菜单栏【选项】—【软件串口设置】，或点击图标“ ”。
操作如下图：
点击自动搜索，显示成功连接 PLC，点确定；
使用状态改为“使用中”，点确定即可；
ZP 系列整体式控制器用户手册 3.PLC 编程
24
显示“成功连接到本地 PLC”， 至此，您已经成功将 PLC 与 PC 连接！
若自动检测失败，出现如下图提示，可能串口参数被修改，可使用上电停止 PLC。
2）程序的上/下载
联机成功之后，点击工具栏图标“ ”，可以将 PLC 中的程序进行上载。点击图标“ ”，将程
序保存。
联机成功之后，点击工具栏图标“ ”，可以将程序下载至 PLC 中。若 PLC 正在运行，则弹出
如下提示窗口。

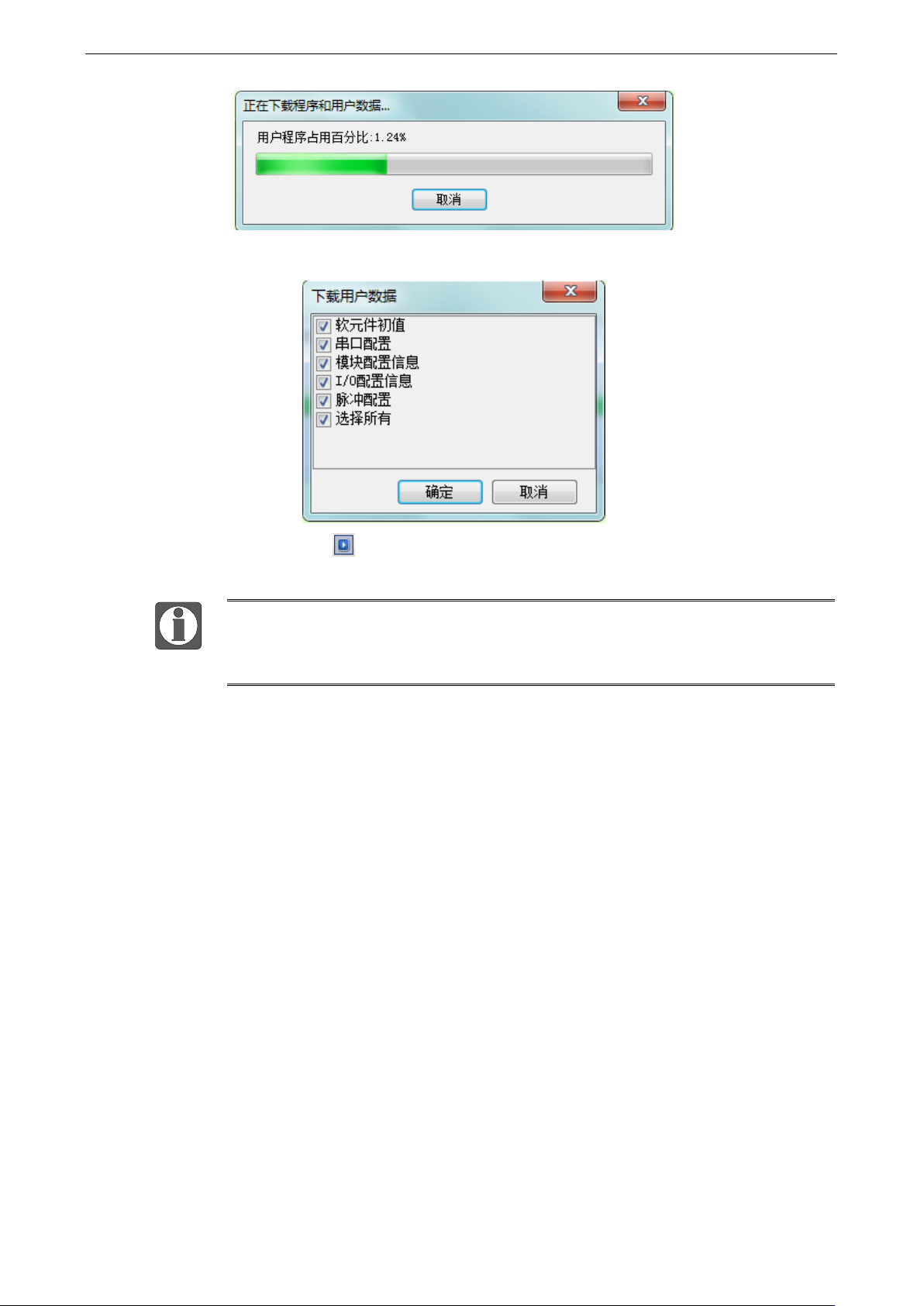

程序下载过程中会自动计算当前程序占用百分比，如下图所示：
ZP 系列整体式控制器用户手册 3.PLC 编程
25
程序下载结束时，将弹出“下载用户数据”窗口，用户可根据需要勾选要下载的数据类型，默
认为全选，如下图所示：
下载程序结束后，点击“ ”按钮运行 PLC。
⚫ 如果程序设置了口令，或者是保密下载，则界面右边会出现 6 个红点。
⚫ 关于 XDPPro 软件更详细的用法，请参见《XD 系列可编程控制器用户手册【软
件篇】》。
