ZP 系列整体式控制器用户手册 2.输入输出规格与外部配线
11
2. 输入输出规格与外部配线
本章说明 ZP 系列一体机的输入/输出的规格和外部配线的方法。
2.1 输入规格
1）基本单元
项目
说明
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点输入或 NPN 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
2）输入接线
由于 ZP3 系列的内部不提供 24V 电源，所以要用外部电源驱动光电开关等传感器时，这个外部
电源电压应为 DC24V±4V，传感器的输出晶体管请用 NPN 开集电极型。
DC电源
DC24V
外部电源
R3
R4
R2
R1
X*7
X*0
COM
+5V
R5R6
LED
I=7mA
传感器
⚫ 输入端子
输入端子和 COM 端子之间用无电压接点或 NPN 开集电极晶体管接通时，则输入为 ON。
ZP 系列整体式控制器用户手册 2.输入输出规格与外部配线
12
⚫ 输入回路
输入的一次回路和二次回路间用光耦合器进行绝缘隔离，二次回路中设有 C-R 滤波器。这是为
防止由输入接点振动的或输入线混入的噪音，引起误操作而设置的。由于上述原因，对于输入
ON→OFF，OFF→ON 的变化，在一体机内部，响应时间滞后约 10ms。输入端子内置有数字滤
波器。
⚫ 输入灵敏度
一体机的输入电流是 DC24V 7mA，但是为了可靠动作起见，需要使其 ON 时，则为 3.5mA 以
上的电流，OFF 时则为 1.5mA 以下的电流。
3）典型接线
外部电源
DC24V
DC电源
R3
R4
R2
R1
X*6
X*0
COM
+5V
R5R6
LED
R7
R8
X*7
传感器
I=7mA
开关
开关
一体机
ZP 系列整体式控制器用户手册 2.输入输出规格与外部配线
13

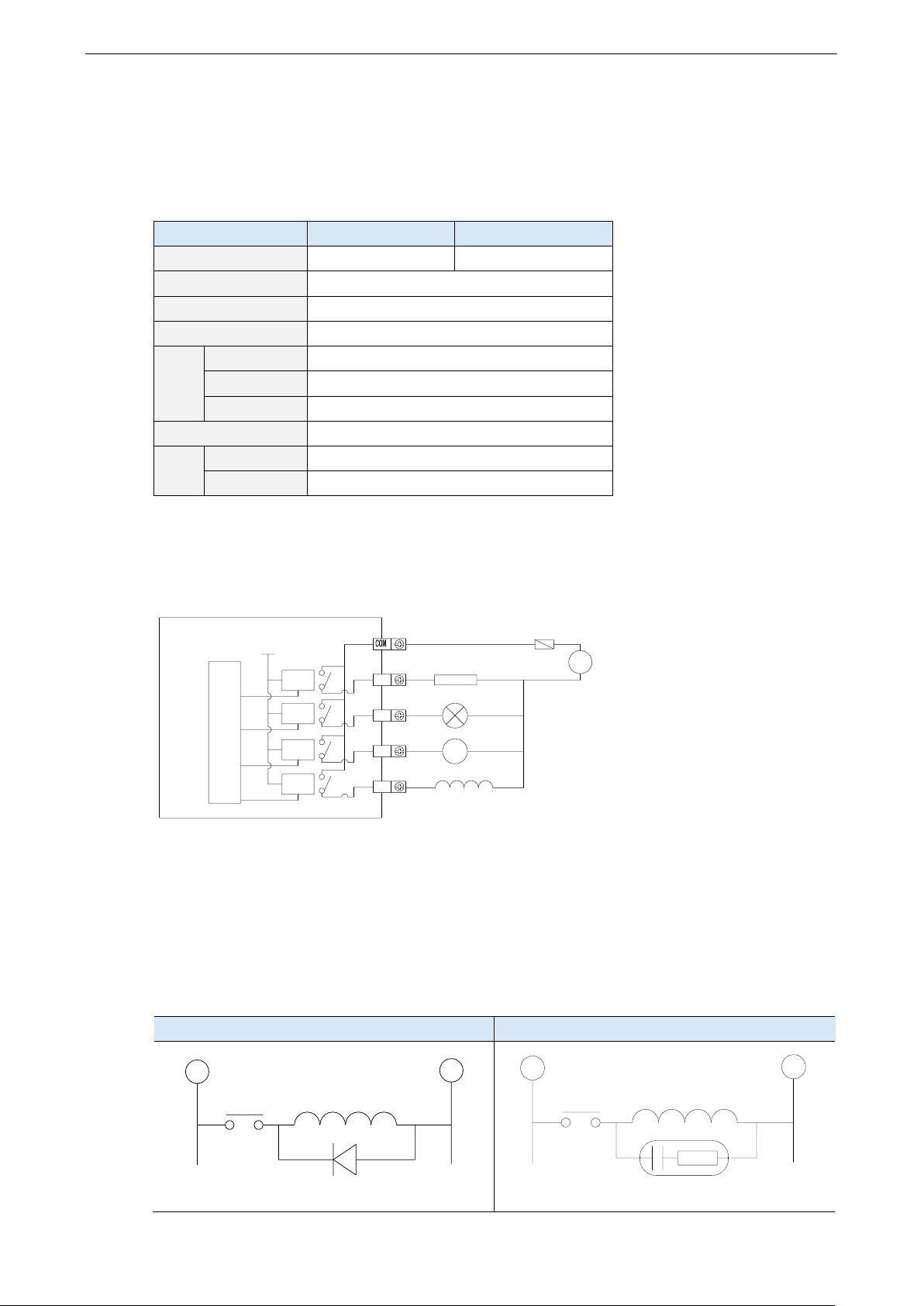

2.2 继电器输出规格及电路
2.2.1 继电器输出规格
型号
R 型输出
RT 型输出
继电器输出位
Y0~Y7
Y4~Y7
外部电源
AC250V、DC30V 以下
电路绝缘
机械绝缘
动作指示
发出吸合的声音
最大
负载
阻性负载
3A
感性负载
80VA
灯负载
100W
最小负载
DC5V 2mA
响应
时间
OFF→ON
10ms
ON→OFF
10ms
2.2.2 输出接线示例
(注：T型没有继电器输出，不要接入220V，否则将造成产品的损毁）
+24V
电
路
驱
动
器
电
继
Y15
Y14
Y13
Y12
M
5A～10A
负载
～
AC电源
<AC250V
防止负载短路等故障烧坏PLC
的基板配线，每四点设置
5A～10A的熔断器
输出继电器
2.2.3 输出电路组成
⚫ 直流电感性负载，请并联续流二极管。如果不接续流二极管，接点寿命会显著降低。请选
用容许反向耐压超过负载电压 5~10 倍、顺向电流超过负载电流的续流二极管。
⚫ 交流电感性负载并联浪涌吸收器，会减少噪声，延长输出继电器使用寿命。
直流负载
交流负载
+
-
输出触点
感性负载
续流二极管
浪涌吸收器
感性负载
输出触点
～
～
