ZP 系列整体式控制器用户手册 3.PLC 编程
24
显示“成功连接到本地 PLC”， 至此，您已经成功将 PLC 与 PC 连接！
若自动检测失败，出现如下图提示，可能串口参数被修改，可使用上电停止 PLC。
2）程序的上/下载
联机成功之后，点击工具栏图标“ ”，可以将 PLC 中的程序进行上载。点击图标“ ”，将程
序保存。
联机成功之后，点击工具栏图标“ ”，可以将程序下载至 PLC 中。若 PLC 正在运行，则弹出
如下提示窗口。
程序下载过程中会自动计算当前程序占用百分比，如下图所示：
ZP 系列整体式控制器用户手册 3.PLC 编程
25
程序下载结束时，将弹出“下载用户数据”窗口，用户可根据需要勾选要下载的数据类型，默
认为全选，如下图所示：
下载程序结束后，点击“ ”按钮运行 PLC。
⚫ 如果程序设置了口令，或者是保密下载，则界面右边会出现 6 个红点。
⚫ 关于 XDPPro 软件更详细的用法，请参见《XD 系列可编程控制器用户手册【软
件篇】》。
ZP 系列整体式控制器用户手册 3.PLC 编程
26
3.4 通讯
3.4.1 通讯口
ZP 系列一体机具备编程口（RS232 口）和 RS485 通讯口（即 A、B 口）。其中，编程口只可用
于 PLC 程序和 HMI 画面的下载，而 RS485 通讯口可用来与其他设备进行通讯。
RS485 通讯口，可以用来连接外接设备，此通讯口的通讯参数（波特率、数据位等）可以通过
软件重新设置。
RS485 通讯口引脚 A 为“+”信号、B 为“-”信号。
3.4.2 通讯参数
项目
说明
站号
Modbus 站号 1~254、255（FF）为自由格式通讯
波特率
300bps~115.2Kbps
数据位
8 个数据位、7 个数据位
停止位
1、2
校验
偶校验、奇校验、无校验
通讯口默认参数：站号为 1、波特率 19200bps、8 个数据位、1 个停止位、偶校验。
3.4.3 参数设置
用户可通过 RS485 口进行 Modbus 通讯、自由格式通讯和 X-NET 通讯。
Modbus 通讯参数设置有两种方式：（1）通过编程软件进行参数设置，（2）配置工具 XINJEConfig
进行参数设置；
自由格式通讯参数设置可通过编程软件进行设置；具体参见《XD/XL 系列可编程控制器用户手
册【基本指令篇】》；
X-NET 通讯参数设置可通过配置工具 XINJEConfig 进行参数设置。X-NET 通讯功能详见
《X-NET 总线用户手册》。

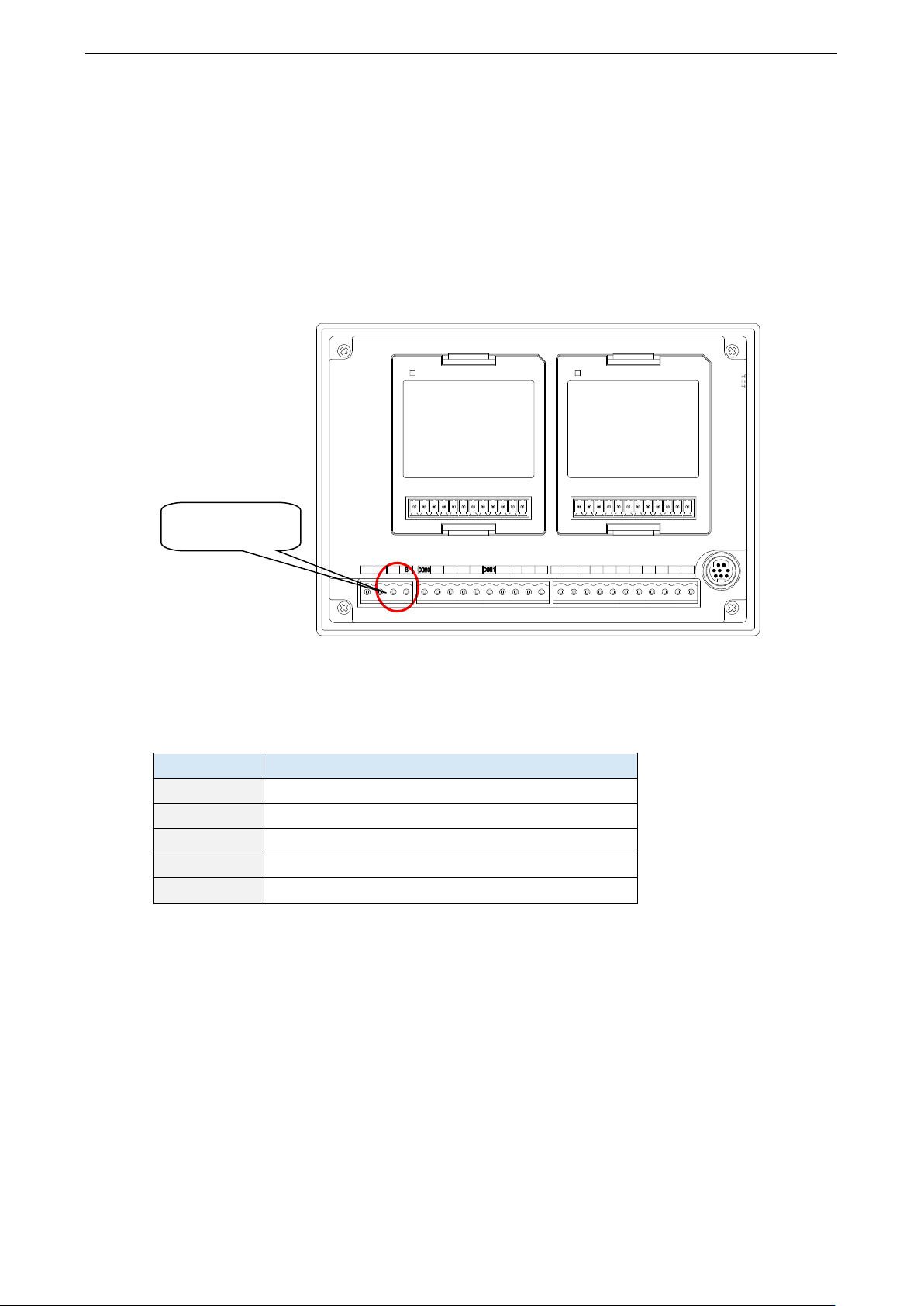

RS485 通讯口
24V 0V A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 X0 X1 X2 X3 X4 X5 X6 X7
BD-1# BD-2#
COM X11X10
