ZP 系列整体式控制器用户手册 3.PLC 编程
27
一、通过编程软件进行参数设置
1
、
使用编程线把 PLC 与电脑连接好。
2
、
打开“信捷 PLC 编辑工具软件”，找到菜单栏中的“PLC 设置”----“PLC 串口设置”。如
下图（1）所示：
图（1）
3
、
会出现如图（2）所示的窗口：
图（2）
4
、
点击“添加”，会出现两种通讯模式，Modbus 通讯和自由格式通讯，选择 Modbus 通讯，
右边会出现串口配置的界面，如图（3）所示：
图（3）
◆ 端口号：是指 PLC 的 Port 口，ZP3 的 COM1 是指 Port1（RS232）、 COM2 是指 Port2
（RS485）、COM3 是指 Port3（PLC-HMI 通讯）、COM4 是指 Port4（扩展 BD 口 1）、
COM5 是指 Port5（扩展 BD 口 2）；ZP1、ZP2 的 COM0 是指 Port0（RS232）、 COM1
是指 Port1（RS485）、COM2 是指 Port2（PLC-HMI 通讯）、COM3 是指 Port3（扩展
ZP 系列整体式控制器用户手册 3.PLC 编程
28
BD 口 1）、 COM4 是指 Port4（扩展 BD 口 2）。
◆ 波特率、数据位、校验位、停止位和需要通讯的设备设置为一致；
◆ 站号：如果 PLC 作为主机，站号可以默认为 1，如果 PLC 作为从机，则需要设置不同
的站号；
◆ 两种通讯模式：RTU 和 ASCII。
◆ 发送前延时（ms）： PLC 发送数据前等待时间。在原 XC 系列 PLC 中，如果主 PLC 与
从 PLC 之间进行通讯时，由主 PLC 给从 PLC 发送数据，如果主 PLC 在前一次发送数
据后，而从 PLC 还没来得及把数据接收完，此时主 PLC 再次给从 PLC 发送数据时，
容易导致从 PLC 结束数据发生错误；在 XD 系列 PLC 中，我们通过添加“发送前延
时”设置来进行解决，即在从站接收数据完成后，必须延时一定的时间才能接收下一
次的通讯数据，这样就不会导致上面的问题出现。
◆ 回复超时（ms）：是指 PLC 发送请求后收不到回应，等待重发的时间。
◆ 重试次数：是指 PLC 收不到回应重发的次数，每重发一次需要一个回复超时时间。
5
、
设置完成后，点击“写入 PLC”， PLC 需要断电重启，参数才能生效。
二、通过配置工具 XINJEConfig 进行参数设置
1
、
使用编程线把 PLC 与电脑连接好。
2
、
打开 XINJEConfig 软件，出现“欢迎使用信捷设备配置工具”窗口。
3
、
单击“PLC”，出现“PLC 连接设备”窗口。
ZP 系列整体式控制器用户手册 3.PLC 编程
29
4
、

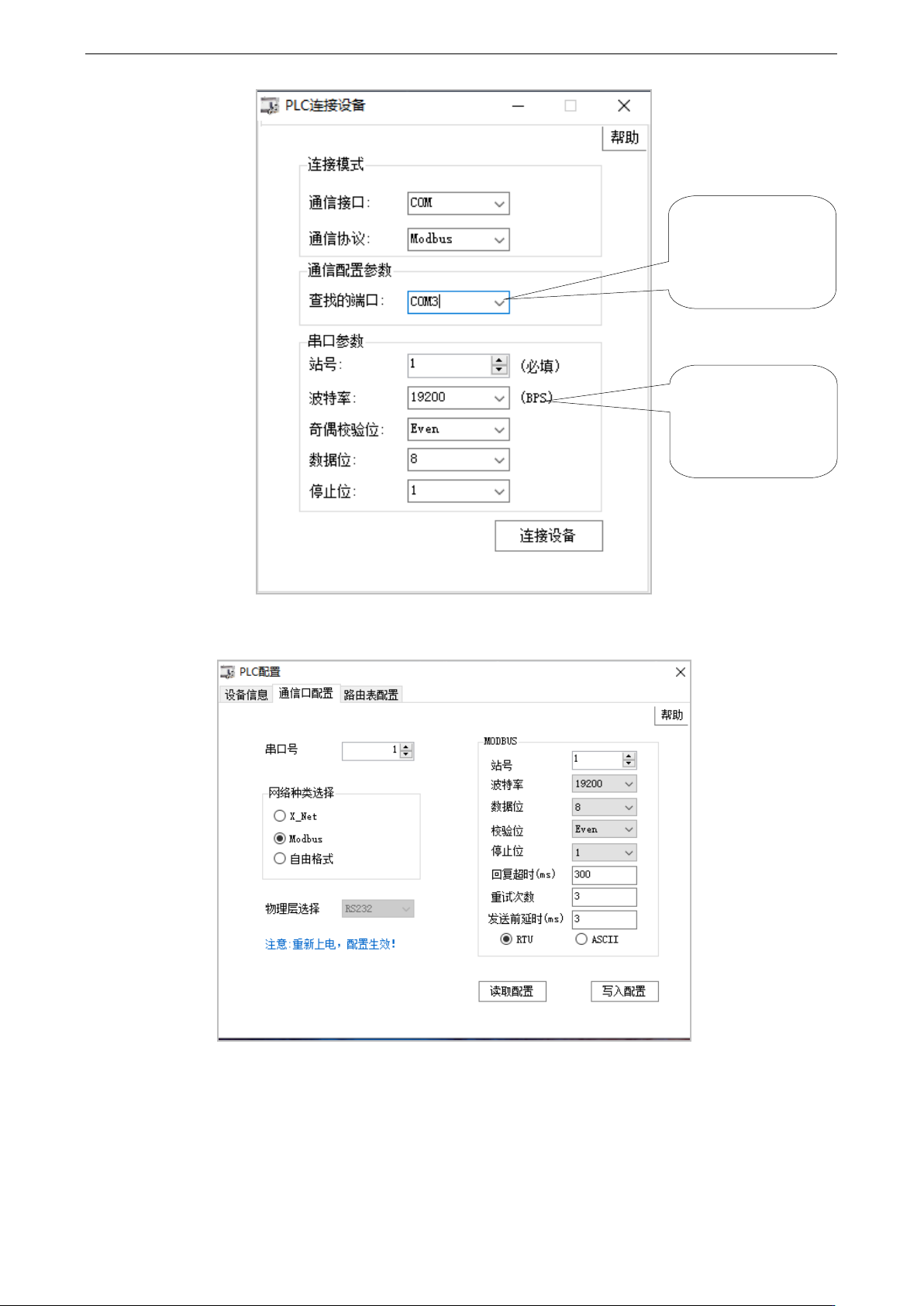

在“查找的端口”处选择你电脑与 PLC 的连接口，“连接协议”选择 Modbus，点击查找设
备，出现“PLC 配置”窗口：
ZP3 串口号：K1~K5，Port1（RS232）、 Port2（RS485）、Port3（PLC-HMI 通讯）、Port4（扩
展 BD 口 1）、Port5（扩展 BD 口 2）。ZP1、ZP2 串口号：K0~K4，Port0（RS232）、 Port1
（RS485）、Port2（PLC-HMI 通讯）、Port3（扩展 BD 口 1）、Port4（扩展 BD 口 2）。
在这里，我们便可以通讯口的通讯模式与通讯参数进行设定。
5
、
当通讯口参数设置完成后，单击“写入配置”，提示写入配置成功。
必须是电脑与 PLC
连接的 COM 口，
可在设备管理器中
查看到
串口参数为与电脑
连接的 PLC 串口的
参数
