3. 支持 Profiler WEB 的 KIT Handy USR-PRO-6.0S(V6.00~)
104 Fujitrax Profiler 用户手册
在 PDA 中对出错的电路板 ID 执行再读取
登录到 Fujitrax web 中从 PDA 执行电路板 ID 再读取。

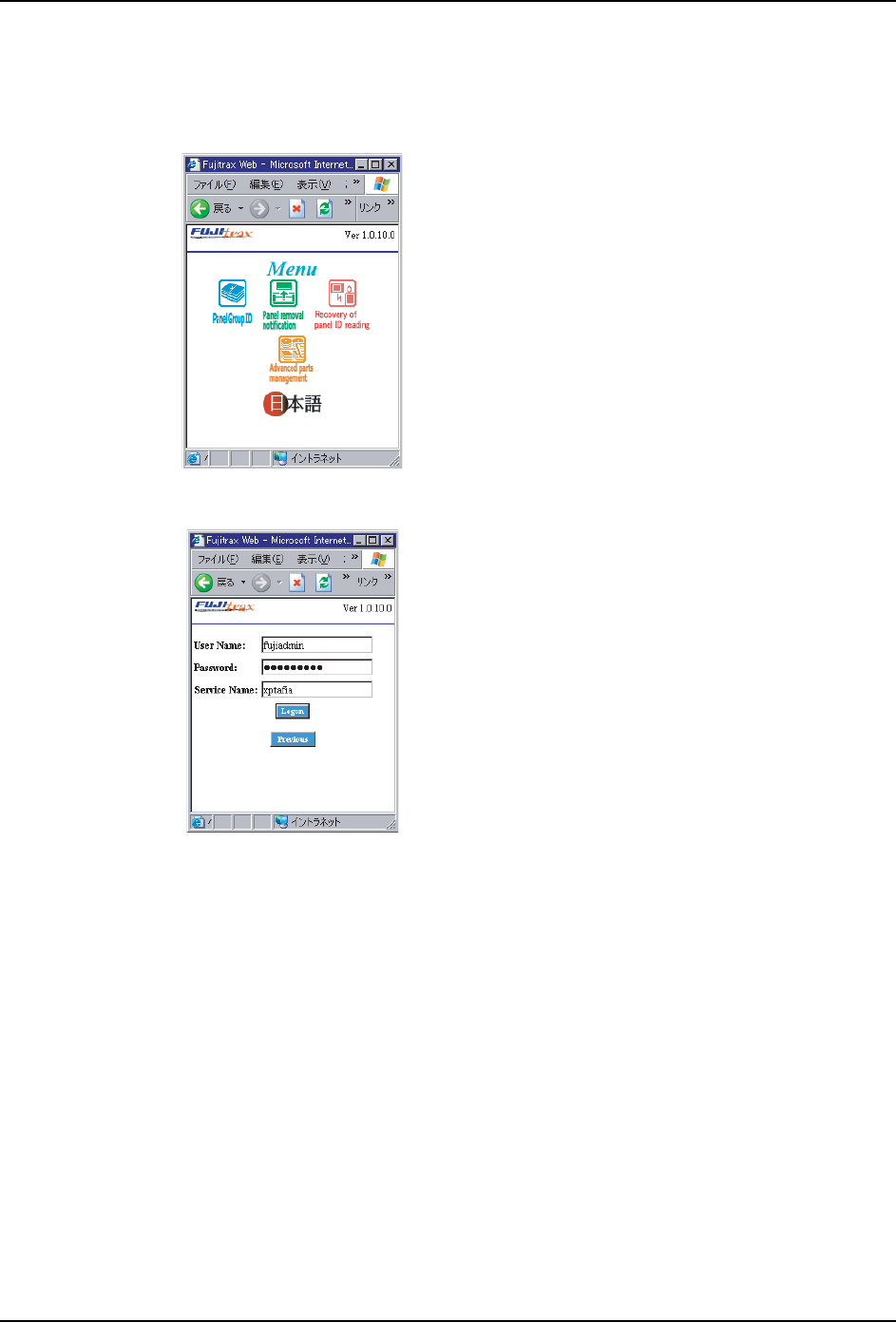

1. 从 PDA 中启动 Internet Explorer，然后打开
Fujitrax web 页面。
选择 [Recovery of panel ID reading]。
2. 输入管理员用户名，密码和服务程序名称，然后
单击 [Logon]。
FTPU150E
FTPU151E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
USR-PRO-6.0S(V6.00~) 3. 支持 Profiler WEB 的 KIT Handy
Fujitrax Profiler 用户手册 105

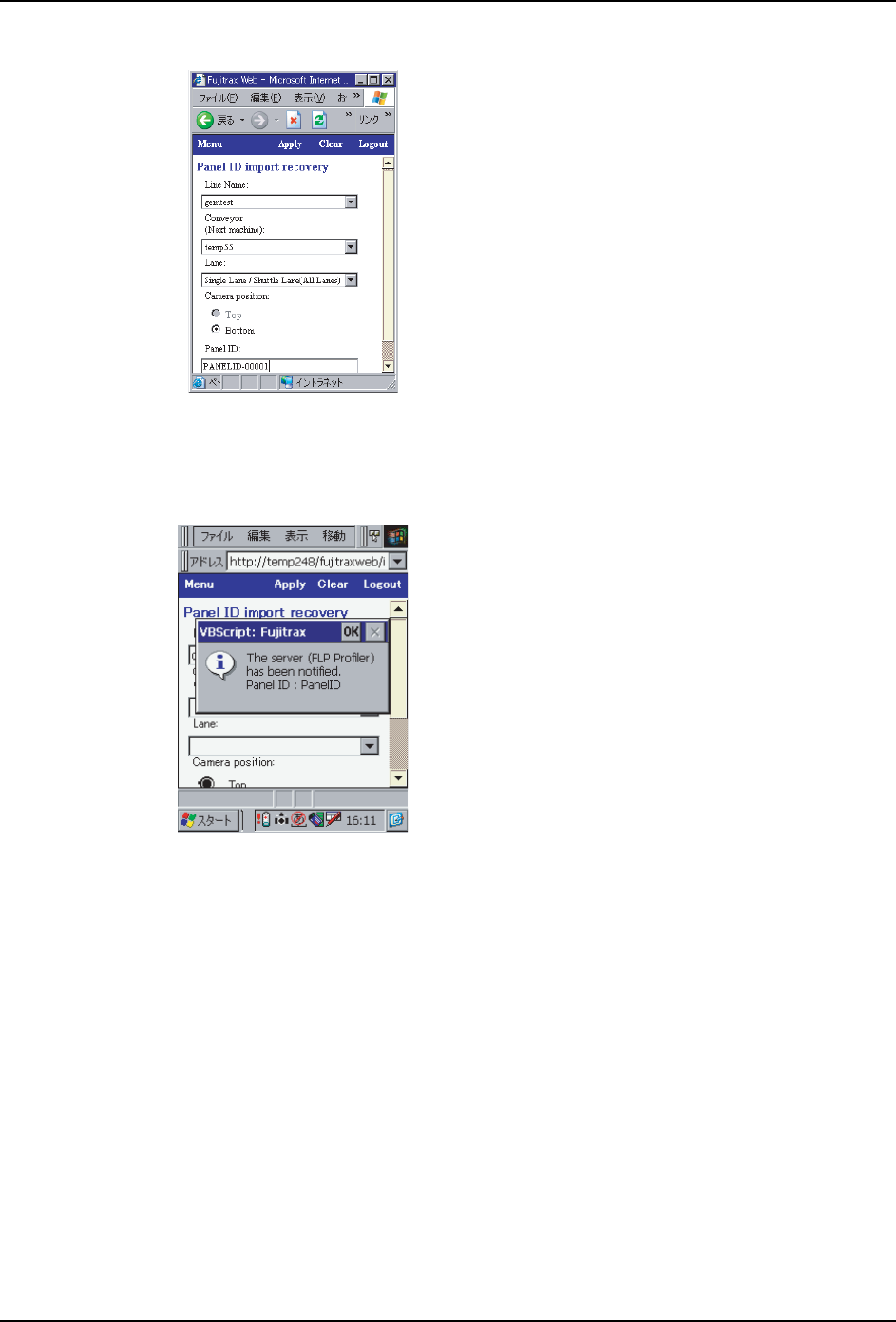

3. 选择需要执行再读取的 [Line Name]。
a. FLP Profiler 接收到电路板 ID 后，在
[Conveyor (Next machine)] 中直接选择机
器。
b. 选择 [Lane] 类型。
c. 选择[Top]或[Bottom]复选框来指定[Camera
position]。
d. 从 PDA 输入 [Panel ID]。
e. 输入电路板 ID 后，将电路板返回到停止位
置。
注意 )将电路板返回到停止位置，就不会从电
路板读取传感器或电路板除去传感器中
触发响应。关于传感器安装位置的详细
内容，请参考 FLP 安装手册。
f. 单击 [Apply]。
4. 当所有电路板 ID 再读取设置都完成后，将显示
左侧对话框。
a. FLP接收到电路板ID，并且信号塔停止闪烁。
电路板随后被搬运到后续机器上。
FTPU152E
FT
PU153E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
3. 支持 Profiler WEB 的 KIT Handy USR-PRO-6.0S(V6.00~)
106 Fujitrax Profiler 用户手册
另外，如果选择或输入设置时发生错误，将会显示以下错误信息。
可以通过参考 Profiler 参考手册中的错误编码列表来查看其他错误编码。
·无法连接到 FLP。
·生产线名称或机器名称错误。
FTPU154E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
