Profiler 用户手册.pdf - 第49页
USR-PRO-6.0S(V6.00 ~ ) 2. 如何使用 Profiler Web Fujitrax Profiler 用户手册 35 注 意 ) 所显 示的电路板数量是根据各台机器上的计数计算得出的 。 它与实际电路板数量不 同。 2. 查看数量，然后单击 [Yes] 显示已注册电路板组 ID 的列表。 3. 请 确保选择了 [The type of rep ort to be display ed when the panel …
2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)
34 Fujitrax Profiler 用户手册
2.12.3 部件报告
输入要检索的电路板 ID 或子电路板 ID，随后将显示用于贴装的元件列表。它允许指定生产
开始时间和结束时间。

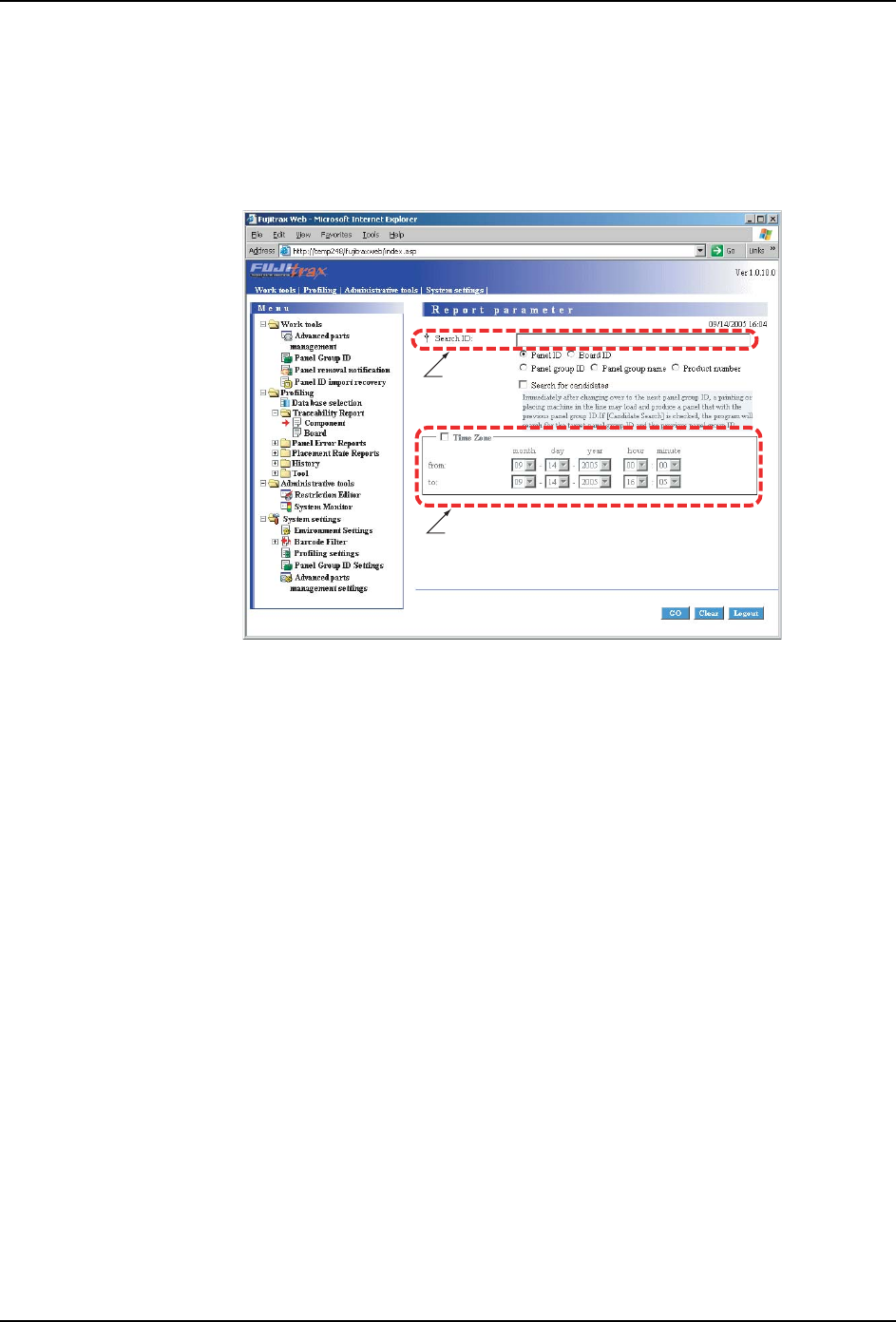

1. 在 [Menu] 中单击 [Profiling]-[Traceability Report] 文件夹中的 [Component]。显示
以下页面。
检索 ID
᧰㋶ID
ᯊ䯈㣗ೈ
FTPU036S
[When "Panel ID" has been selected] 显示使用指定电路板 ID 的 DID 列表。
[When "Board ID" has been selected] 简易跟踪水准 （带吸嘴）：
显示用于包含指定的子电路板 ID 的电路板的
DID 列表。
标准或全部跟踪水准：
显示用于指定的子电路板 ID 的 DID 列表。
[When "Panel Group ID" has been
selected]
显示使用的所有电路板都是在电路板组 ID 下
生产出来的 DID 列表。
[When a Panel Group Name has been
selected]
显示指定电路板组名称下贴装电路板的最初
数量。
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web
Fujitrax Profiler 用户手册 35
注意 )所显示的电路板数量是根据各台机器上的计数计算得出的。它与实际电路板数量不
同。
2. 查看数量，然后单击 [Yes] 显示已注册电路板组 ID 的列表。
3. 请确保选择了 [The type of report to be displayed when the panel group ID is
clicked:] 旁边的 [Component] 复选框，然后选择目标电路板组 ID。
显示电路板是从指定电路板组 ID 中贴装的所有 DID 列表。
4. 查看数量，然后单击 [Yes] 来显示已注册电路板组 ID 的列表。
When a product number has been
selected.
选择电路板组名称也是一样，显示指定产
品号下的最初电路板数量。
FTPU037E
1.䇋⹂䅸Ꮖ㒣䗝ᢽњ
[Component]䗝ḚDŽ
2.ऩߏⳂᷛ⬉䏃ᵓ㒘IDDŽ
㪝㪫㪧㪬㪇㪊㪏㪪
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)
36 Fujitrax Profiler 用户手册
5. 请确保选择了 [The type of report to be displayed when the panel group ID is
clicked:] 旁边的 [Panel Group ID] 复选框，然后选择目标电路板组 ID。
显示电路板是从指定电路板组 ID 中贴装的所有 DID 列表。
备注 )补充信息
当为电路板组 ID 或产品号输出报告时，如果没有匹配的电路板组 ID，或者只有一个匹
配项，那么显示将自动从电路板组 ID 报告切换到电路板报告中。
6. 输入检索条件，然后单击 [Go] 显示所匹配的元件数量。
注意 )元件数量与报告中显示的实际数量不同。
7. 查看数量，然后单击 [Yes] 来显示元件报告。显示部件报告。
FTPU039E
↣义ᰒ⼎Ͼ᧰㋶㒧ᵰDŽ
᳝Ͼ⬉䏃ᵓ᳝Ⳍৠ⬉䏃ᵓ,'˄㒘⬉䏃ᵓ,'˅ᯊߛᤶ义䴶DŽ
ᰒ⼎Ϣ᧰㋶ᴵӊⳌऍ䜡
ⱘ⬉䏃ᵓ᭄DŽ
ܗӊ߫㸼
FTPU040S
Parts used: 1-1 1-2 1-3 1-4
Hit panel ID: 1 2 3
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
