2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00 ~ ) 44 Fujitrax Profiler 用户手册 5. 显示注册到产品号中的电路板组名 称报告。 请确保选择了 [The type of report to be disp layed when the Pro duct No. is clicked:] 旁边的 [Panel group ID]，然 后选择目标电路 板组名称。 备注 )如果为 [T…
USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web
Fujitrax Profiler 用户手册 43
3. 查看数量，然后单击 [Yes] 显示匹配的产品号列表。
备注 )如果要检索大量结果，那么将会花费很长时间才能显示。为了减少显示时间，一页只
显示一定数量的结果。这样会导致相同 ID 显示在连续几页上。
4. 请确保选择了 [The type of report to be displayed when the Product No. is
clicked:] 旁边的 [Panel group name]，然后选择目标产品号。
注意 )如果还没有注册电路板组名称，请清除电路板组名称的复选设置并且设置电路板组 ID
的复选设置，然后单击目标产品号。
备注 )补充信息
如果为 [The type of report to be displayed when the Product No. is clicked:]
选择了 [Board]，那么将自动切换到电路板报告的显示中。
ϟϔ义⬉䏃ᵓ߫㸼㒧ᵰ
˄䇋খ㗗㸹ܙֵᙃ˅
↣义ᰒ⼎Ͼ᧰㋶㒧ᵰDŽ
ऩߏѻકোᴹᰒ⼎ℸ䗝ᢽ
ⱘਞDŽ
FTPU045S
Hit panel ID:
Product number used:
The type of report to be displayed when the Product No. is clicked.:
Pa
Board
Panel group ID
ऩߏ
䇋⹂䅸Ꮖ㒣䗝ᢽњ䆹䗝ḚDŽ
FTPU046S
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)
44 Fujitrax Profiler 用户手册
5. 显示注册到产品号中的电路板组名称报告。
请确保选择了 [The type of report to be displayed when the Product No. is
clicked:] 旁边的 [Panel group ID]，然后选择目标电路板组名称。
备注 )如果为 [The type of report to be displayed when the panel group name is
clicked:] 选择了 [Board]，那么将自动切换到电路板报告的显示中。
6. 显示注册到电路板组名称中的电路板组 ID 报告。
请确保选择了 [The type of report to be displayed when the panel group name is
clicked:] 旁边的 [Board]，然后选择目标电路板组 ID。
FTPU047S
ऩߏ
䇋⹂䅸Ꮖ㒣䗝ᢽњ䆹䗝ḚDŽ
ऩߏ
䇋⹂䅸Ꮖ㒣䗝ᢽњ䆹䗝ḚDŽ
FTPU048S
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web
Fujitrax Profiler 用户手册 45

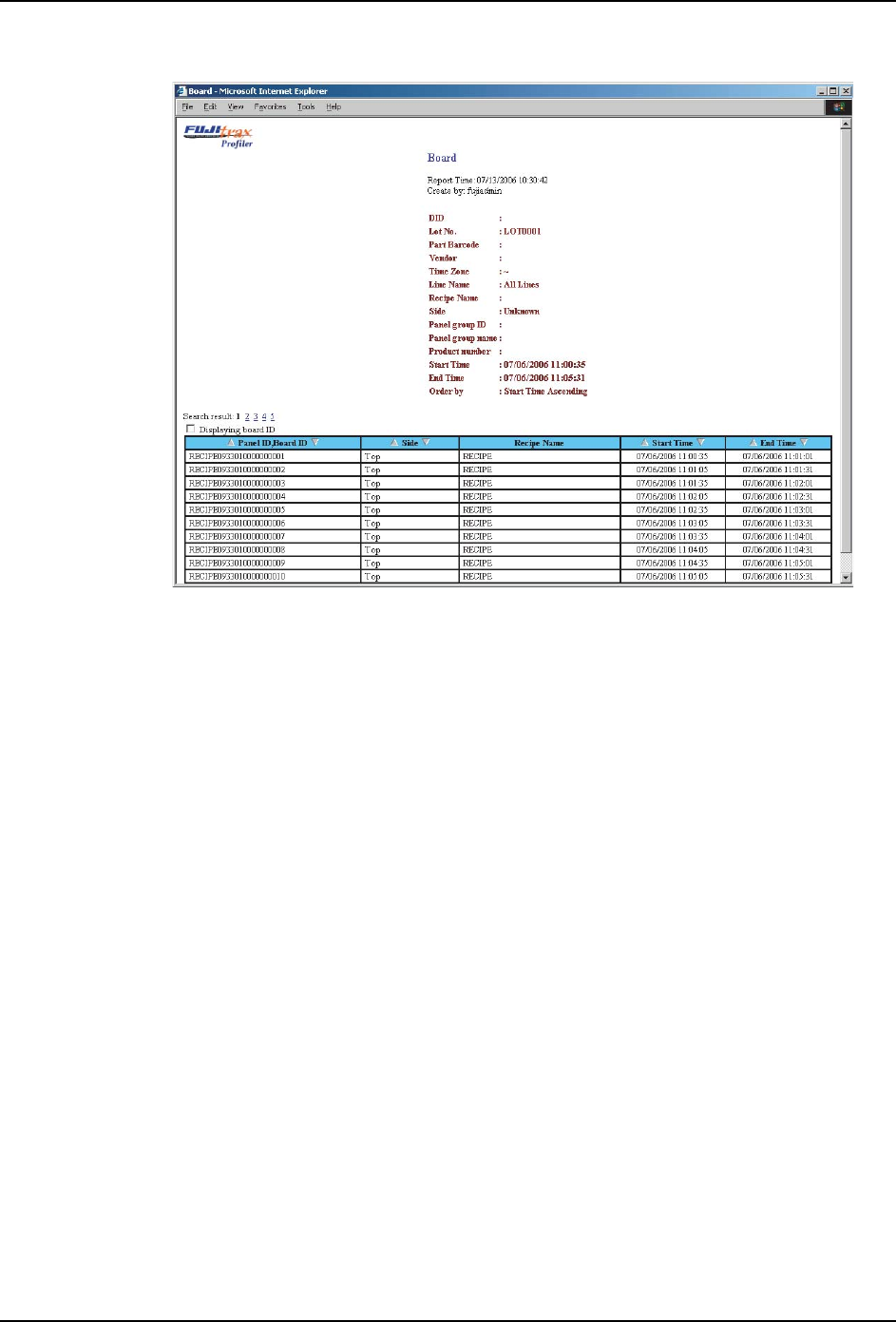

7. 显示带有指定电路板组 ID 的贴装电路板报告。
FTPU049E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
