1. 关于 Profiler USR-PRO-6.0S(V6.00~)

2 Fujitrax Profiler 用户手册

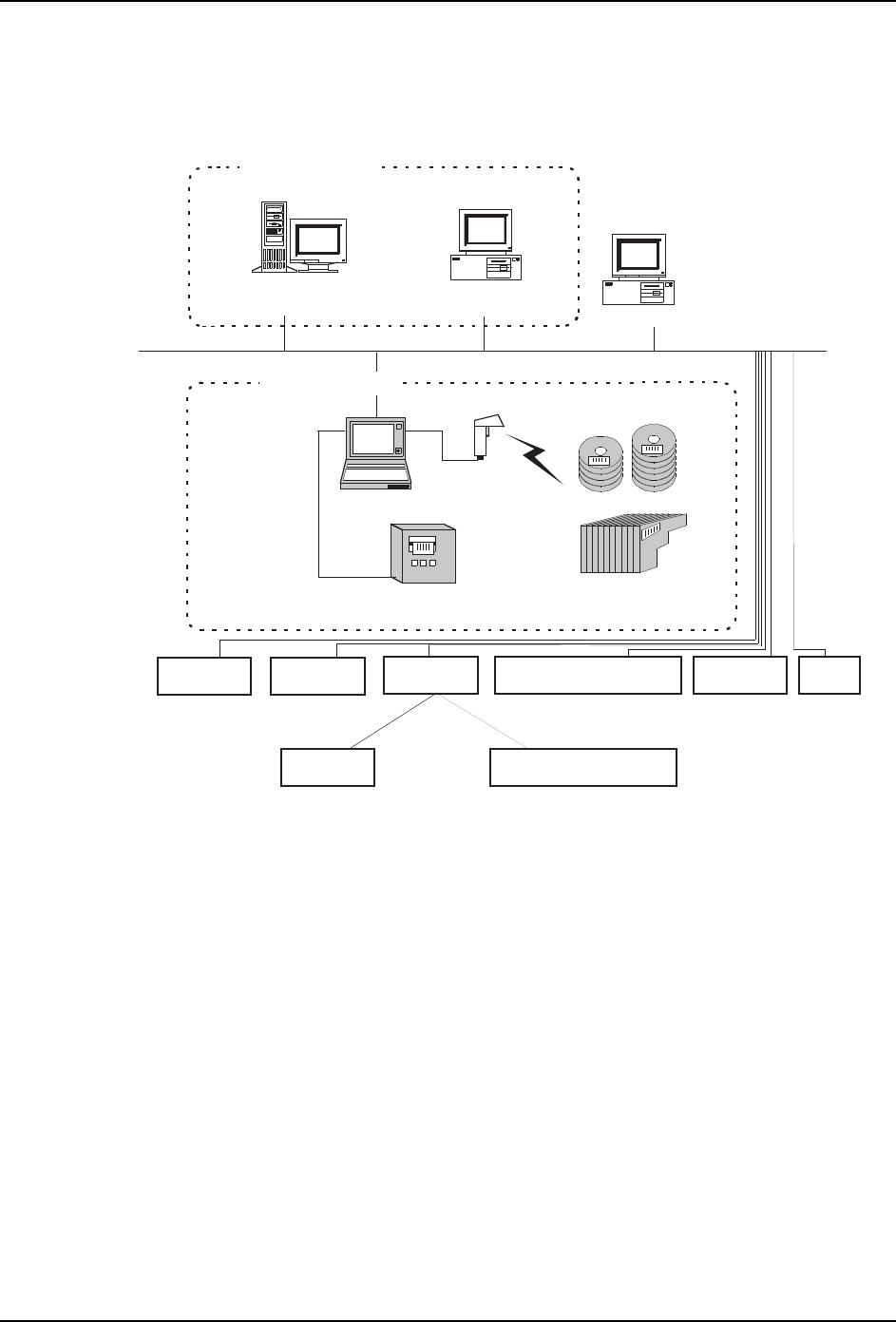

1.2 Profiler 系统配置示例

Profiler 系统配置示例如下所示。

Profiler 使用 Fujitrax Verifier 作为它的基本系统。

Profiler 服务器：（CP-7，CP-8 和 QP-3 系列机）

Fujitrax Profiler 服务器定期从机器数据库中读取来自各个机器的生产数据，并收集、整

理和处理这些数据以输入到共享 Profiler 数据库中。相关生产数据的生产程序从机器中获

取并存入文件夹，然后发送到运行 Profiler Web 服务程序的 PC 上。另外它也监控主数据库

的容量并执行数据库管理。

Verifier 服务器（Profiler 中心服务器）：（NXT，AIM，AIMEX，XP Type 2/3，XPF）

Profiler 中心服务器将来自机器报告的数据进行编制、组织和收集给 Profiler 数据库。

Fujitrax Web 服务程序：

Fujitrax Web 服务程序依靠 Fujitrax Profiler 服务器创建和收集 Profiler 数据库中的数

据来创建各种报告。该服务程序也从 Profiler 服务器上获取生产程序，然后删除 Profiler

服务器上的临时生产程序。另外，它还可以对安装在 Profiler 服务器上的许可密钥进行认

证检验（需要 Internet Explorer6.0 或 6.0 以上版本的浏览器）。

᭄᥂ᑧPC

ܗӊ

կ఼᭭

Verifier PC

(KIT Server & FLP Setup Tool)

ᴵᔶⷕᷛㅒᠧॄᴎ

Fuji Flexa PC

ᅶ᠋ッ⦃๗

▔ܝᠿᦣ఼

ᴎ఼

Kitting Station PC (KIT Manager)

᳡ࡵ఼⦃๗

ҹ໾㔥

CP-7

FLP

AIMEX

NXT/AIM

XP142E/242E/341E

XP141E/241E

QP-3

MFU

FTPU175S

XPF

rkf1WS8F

Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F

USR-PRO-6.0S(V6.00~) 1. 关于 Profiler

Fujitrax Profiler 用户手册 3

Fujitrax Web 客户端：

通过浏览器访问 Profiler Web 服务程序以生成和显示报告（需要 Internet Explorer 6.0

SP1 或更高版本）。

机器数据库：（CP-7/8 和 QP-3 系列机）

这是一个从各台贴装机器上收集电路板生产数据的数据库服务器。

Profiler 的 Oracle 共享数据库：

这是安装有主数据库的 PC。所收集的机器数据将存储于该数据库中。

使用以上各个应用程序时，请在持有 Administrator 权限的用户 Windows 上进行访问。

rkf1WS8F

Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F

1. 关于 Profiler USR-PRO-6.0S(V6.00~)

4 Fujitrax Profiler 用户手册

MEMO:
