2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00 ~ ) 28 Fujitrax Profiler 用户手册 2.12 Profiling 报告 2.12.1 跟踪水准 根据跟踪水准设置的不同，所能 参考的报告也有所不同。 Not Traceability: 不输出 可生成的报告： None Simple: 简易输出 特点：只对电路板生产历史记录 和使用的料站执行跟踪。 Simple + Nozzle: 带…
USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web
Fujitrax Profiler 用户手册 27

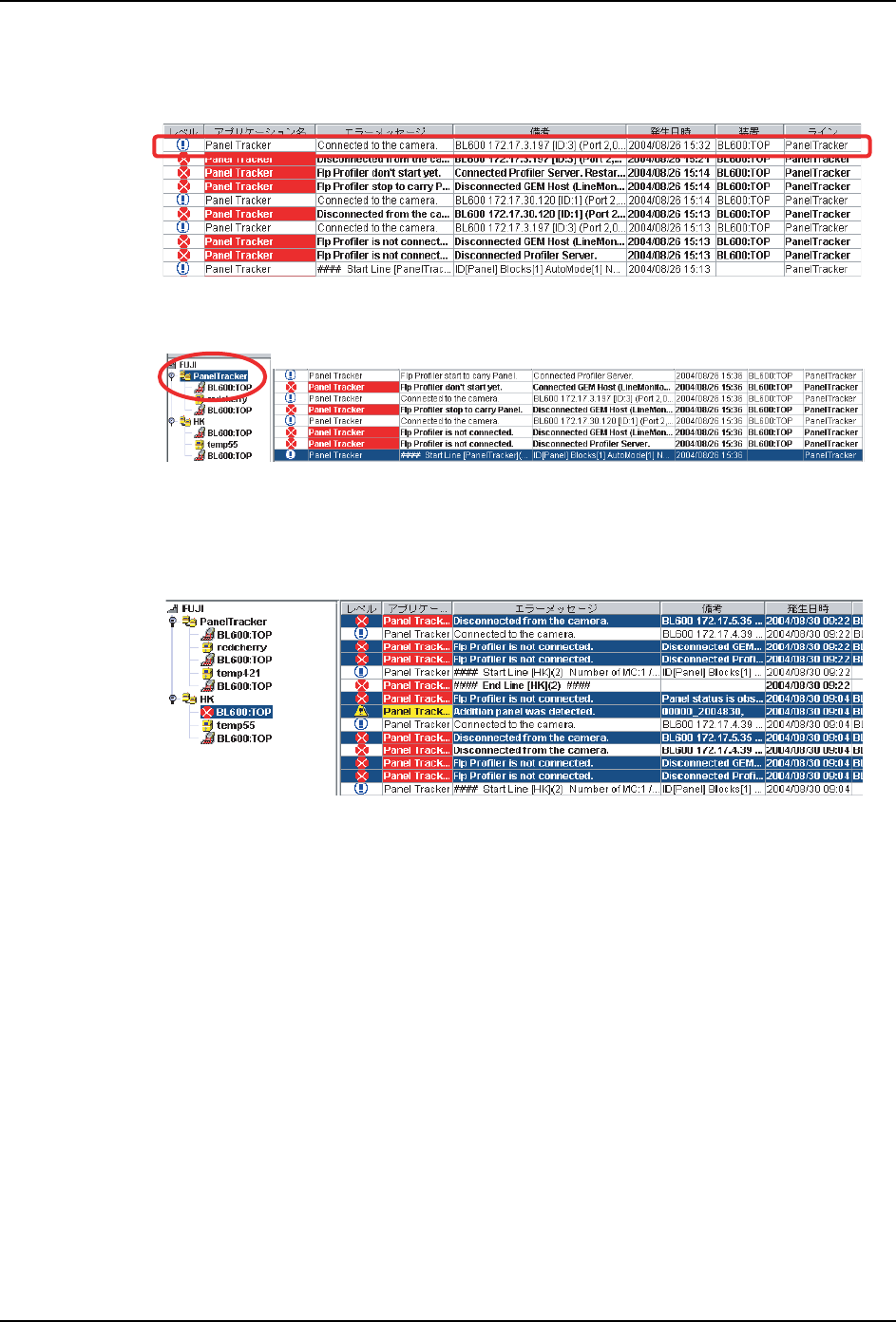

2.11.9 生产线树型显示和系统日志之间的关系
a. 最新系统日志通常显示在最顶一行。
b. 所选择的任意一行都以加亮蓝色显示，树型视图中的相关项目同样也以加亮显示。
c. 反之，选择树型视图中的项目，系统日志列表中的相关项目同样也以加亮显示。
d. 从树型视图中选择一条生产线，将显示所选生产线的系统日志。要显示所有生产线的
系统日志，请从树型视图中选择工厂名。
e. 日志与生产线数据之间的这种联动关系，使用户判断要参考生产线中哪台机器的数据
变得比较容易。
注意 )显示系统监视器时，浏览器中 [Display] 菜单的 [Show latest information] 和 F5 按
键将不起作用。
FTPU028E
FT
PU029E
FTPU030E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)
28 Fujitrax Profiler 用户手册
2.12 Profiling 报告
2.12.1 跟踪水准
根据跟踪水准设置的不同，所能参考的报告也有所不同。
Not Traceability: 不输出
可生成的报告：None
Simple: 简易输出
特点：只对电路板生产历史记录和使用的料站执行跟踪。
Simple + Nozzle: 带吸嘴的简易输出
特点：Panel full listing 和吸嘴选项都可以。
可生成的报告
跟踪报告 Component
Board
Panel group ID
Panel group name
Product number
电路板错误报告 Panel Full Listing （选项吸嘴设置不可以。）
Panel Tracking
可生成的报告
跟踪报告 Component
Board
Panel group ID
Panel group name
Product number
电路板错误报告 Panel Full Listing
Panel Tracking
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web
Fujitrax Profiler 用户手册 29
Normal: 标准
特点：生成除吸嘴报告以外的其他所有项目报告。
可生成的报告
跟踪报告 Component
Board
Panel(board ID)
Panel group ID
Panel group name
Product number
电路板错误报告 Panel Details
Reference Tracking
Panel Full Listing （选项吸嘴设置不可以。）
Panel Tracking
贴装率报告 Feeder (FIDL)
Part (DID)
Part (Lot No.)
Part (Vendor)
Part (Part Barcode)
Part (Date Code)
Slot Based Feeder (FIDL)
Slot Based Part (DID)
