2.12.11 电路板详细报告

用途：

如果通过检测设备发现了不良电路板，那么可以通过扫描该电路板的 ID 条形码，输入发生

不良处的参考标记和顺序号或元件号码来执行检索，以对贴装元件所涉及的生产线，机器和

供料器进行识别。也可以识别出实际所使用的元件。

检测到不良时会提供表示生产时间段的信息和相关操作员名称。

另外，还可以从电路板详细报告转到相关供料器，吸嘴和元件的贴装率报告来查看它们的错

误率。

注意 )

1.AIM、AIMEX 和 NXT 机器不支持顺序号和元件号码的检索。

2.XP type 2/3 和 XPF 机器不支持元件号码的检索。

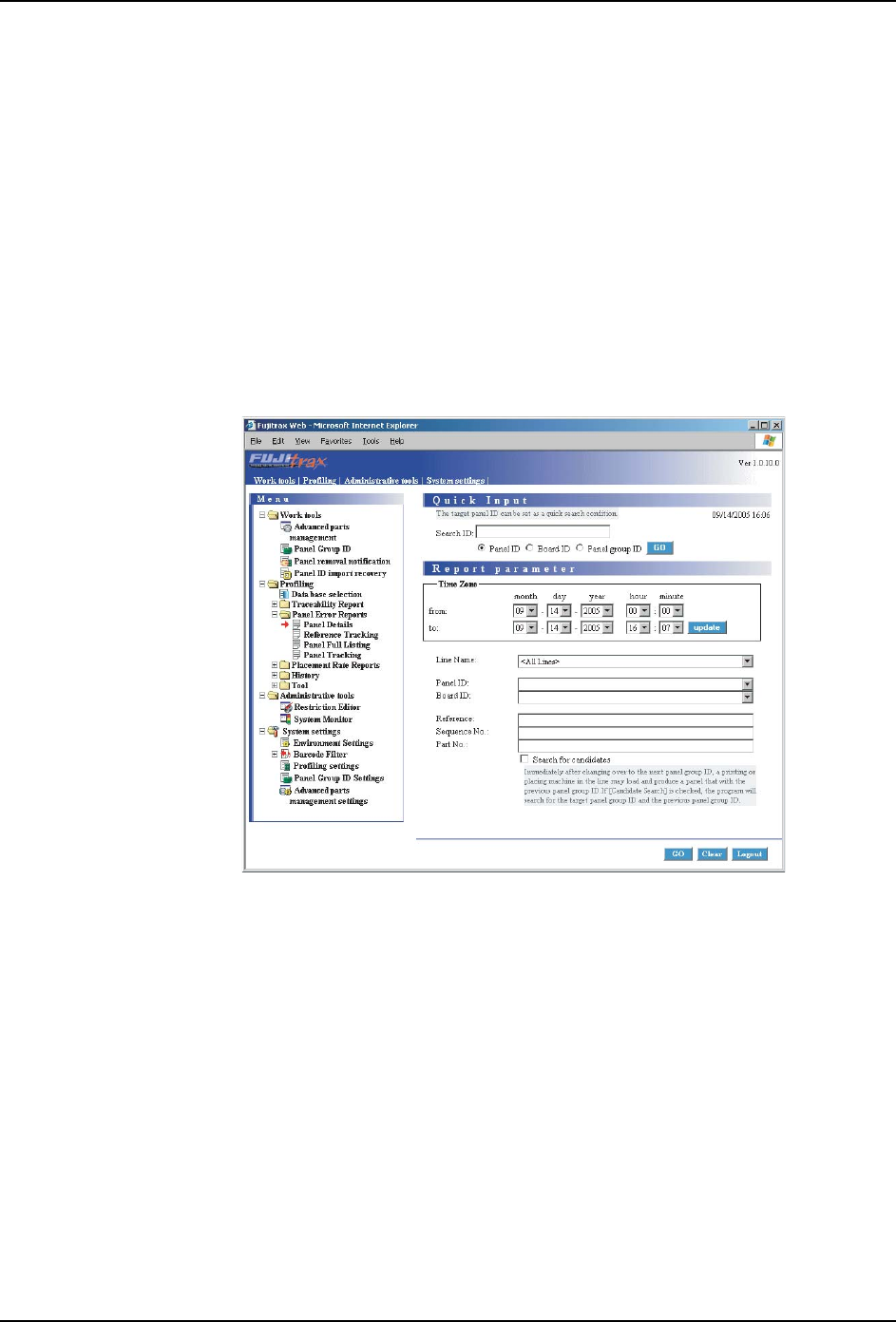

1. 在 [Menu] 的 [Profiling]-[Panel Error Reports] 文件夹中单击 [Panel Details]。显

示 [Report parameter] 页面。

备注 )必须输入 [Time Period] 和 [Line Name]。必须输入 [Panel ID] 或 [Board ID]。必须

输入以下其中之一：[Reference Designator]，[Sequence No.]，[Part Number]。

FTPU058E

rkf1WS8F

Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F

USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web

Fujitrax Profiler 用户手册 57

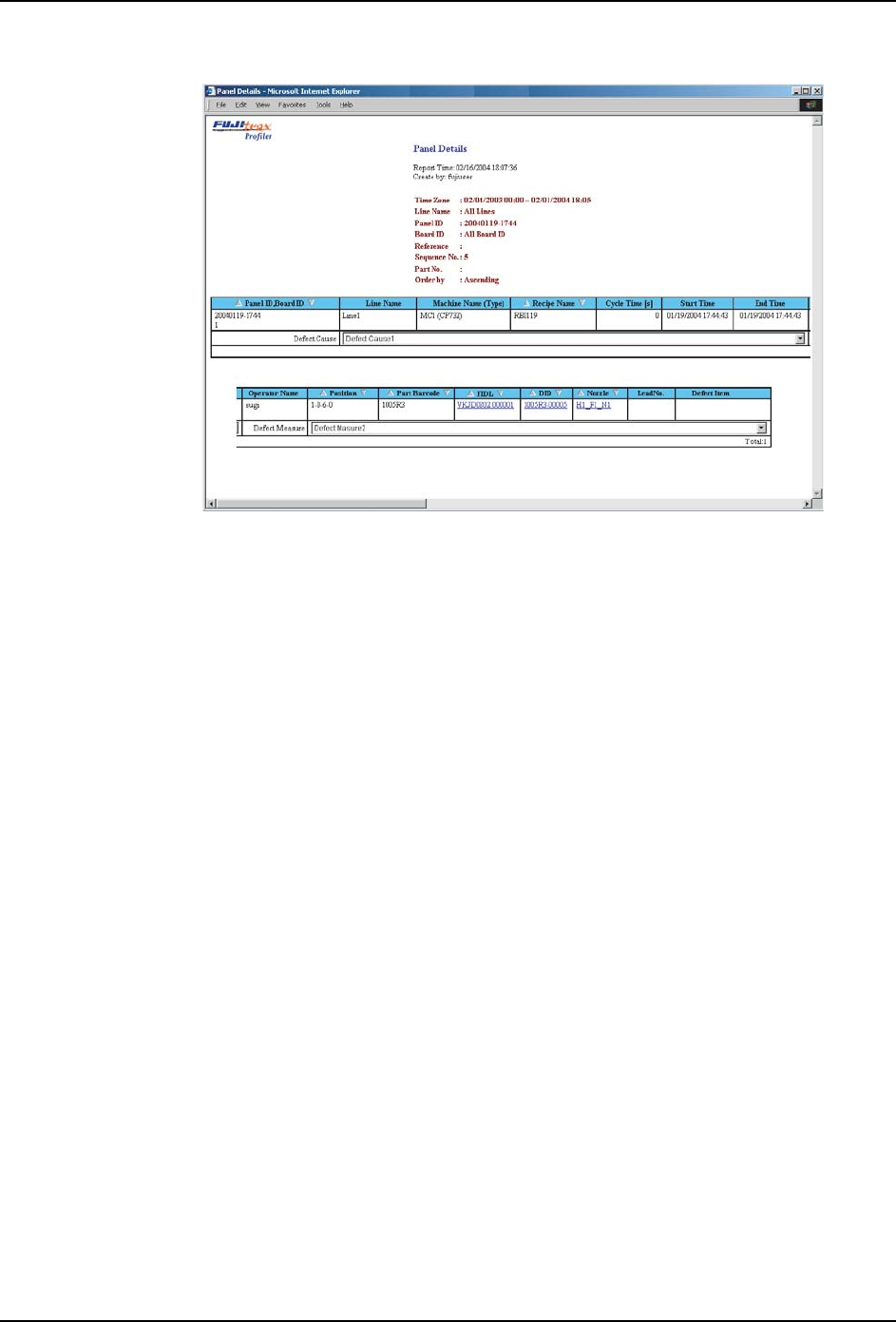

2. 输入检索条件后，按下 [Go] 开始进行检索。随后显示电路板详细报告。

报告项目详细内容：

·Panel ID, Board ID

·Side

·Line Name

·Machine Name （类型）

·Module ID （AIM，AIMEX，NXT 机器）

·Lane （AIM，AIMEX，NXT 机器）

·Recipe Name

·Panel Group ID

·Panel Group Name

·Product Number

·Registered Operator

·Cycle Time

·Start Time

·End Time

·Operator Name

·Position

·Part Barcode

·FIDL

·DID

FTPU059E

rkf1WS8F

Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F

2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)

58 Fujitrax Profiler 用户手册

·Lot No.

·Vendor

·Date Code

·Original Part Barcode

·Lighting class

·Floor life

·Box life

·Nozzle

·Lead No.

·Defect Item

·Cause

·Measure

如果单击了 [FIDL]，[DID]，[Part Barcode]，[Lot Number]，[Vendor]，[Date Code] 或

[Nozzle]，那么将分别为机器显示效率报告。

关于位置表示法的详细内容，请参考 " 位置表示法 " 部分。

备注 )

1.但是当前版本不支持 Lead Number，Defect Item，Cause 和 Measure。

2.当生产一块电路板时，如果元件料尽并且机器转向次元件，那么以前贴装元件信息的

位置项目将显示为 Unknown。
