4. 电路板阻断功能 USR-PRO-6.0S(V6.00 ~ ) 122 Fujitrax Profiler 用户手册设置条件时的注意事项为限制项目指定范围数据通常进行单个设置，对不进行检测的电路板 ID 的序列号等部分使用通配符进行指定。 [Ex.1] 在下面的举例中，电路板 ID 的前 3 个字符代表电路板类型，后 4 个字符代表序列号。 CCT0000 ~ CCT9999 使用上面的例子，假设仅搬运 “CCT” 电路板，…

USR-PRO-6.0S(V6.00~) 4. 电路板阻断功能

Fujitrax Profiler 用户手册 121

4.6.4 注册电路板时的注意事项

使用限制编辑器注册电路板 ID 的操作如下

指定范围时的注

意事项

输入数字数值指定范围的上限和下限时必须使用相同

个数的数字。

001 ~ 100 （正确）

上例中，指定范围为1到100。

1 ~ 100 （错误）

上例中，除 1 以外的值将无法正确识

别。

输入非数字字符指定范围的上限和下限时必须使用相同

个数的数字。同时，通过字符串开头可

以识别出编码的大小关系。

A0001 ~ Z0001

在上面的这个例子中，也允许使用

ABCDE 编码。

其他大小写字母不区分大小写字母。

通配符范围设置不能输入通配符。

rkf1WS8F

Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F

4. 电路板阻断功能 USR-PRO-6.0S(V6.00~)

122 Fujitrax Profiler 用户手册

设置条件时的注意事项

为限制项目指定范围数据

通常进行单个设置，对不进行检测的电路板 ID 的序列号等部分使用通配符进行指定。

[Ex.1]

在下面的举例中，电路板 ID 的前 3 个字符代表电路板类型，后 4 个字符代表序列号。

CCT0000 ~ CCT9999

使用上面的例子，假设仅搬运 “CCT” 电路板，而与序列号无关（所有序列号都 OK）。在

这种情况下对于限制项目，请将 “CCT????” 指定为范围数据，同时还要选择 [Permitting

specified condtions]。

例如 “CCR2000” 或 “CCV5000” 的电路板 ID 被看作是与范围冲突的，所以这样的电路板

将不被搬运。

[Ex.2]

如果举例 1 中所示的电路板 ID 的序列号被限制在 2000 ~ 7000 的范围内，就可以使用下面

的范围设置格式。

CCT2000 ~ CCT7000

但是，如果可变部分在固定部分之前时，则不能使用范围设置。

例如，如果指定了2000CCT ~ 7000CCT，则这个范围就不仅包括2000CCT，而且包括了2000CCR

和 5000CCV。

在这种情况下，可以使用下面的通配符来指定多个单个设置。

2???CCT

3???CCT

4???CCT

5???CCT

6???CCT

7000CCT

相矛盾的条件

被设置的条件相互矛盾时，禁止电路板搬运的设置为优先。

[Ex]

根据 Job 名指定条件时，电路板 CCT2000 允许搬运。

根据电路板 ID 指定条件时，电路板 ID CCT2000 被阻断。

结果：电路板 ID CCT2000 被阻断。

注册条件的应用时间

当下一个电路板通过相机时指定条件启动。

rkf1WS8F

Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F

USR-PRO-6.0S(V6.00~) 4. 电路板阻断功能

Fujitrax Profiler 用户手册 123

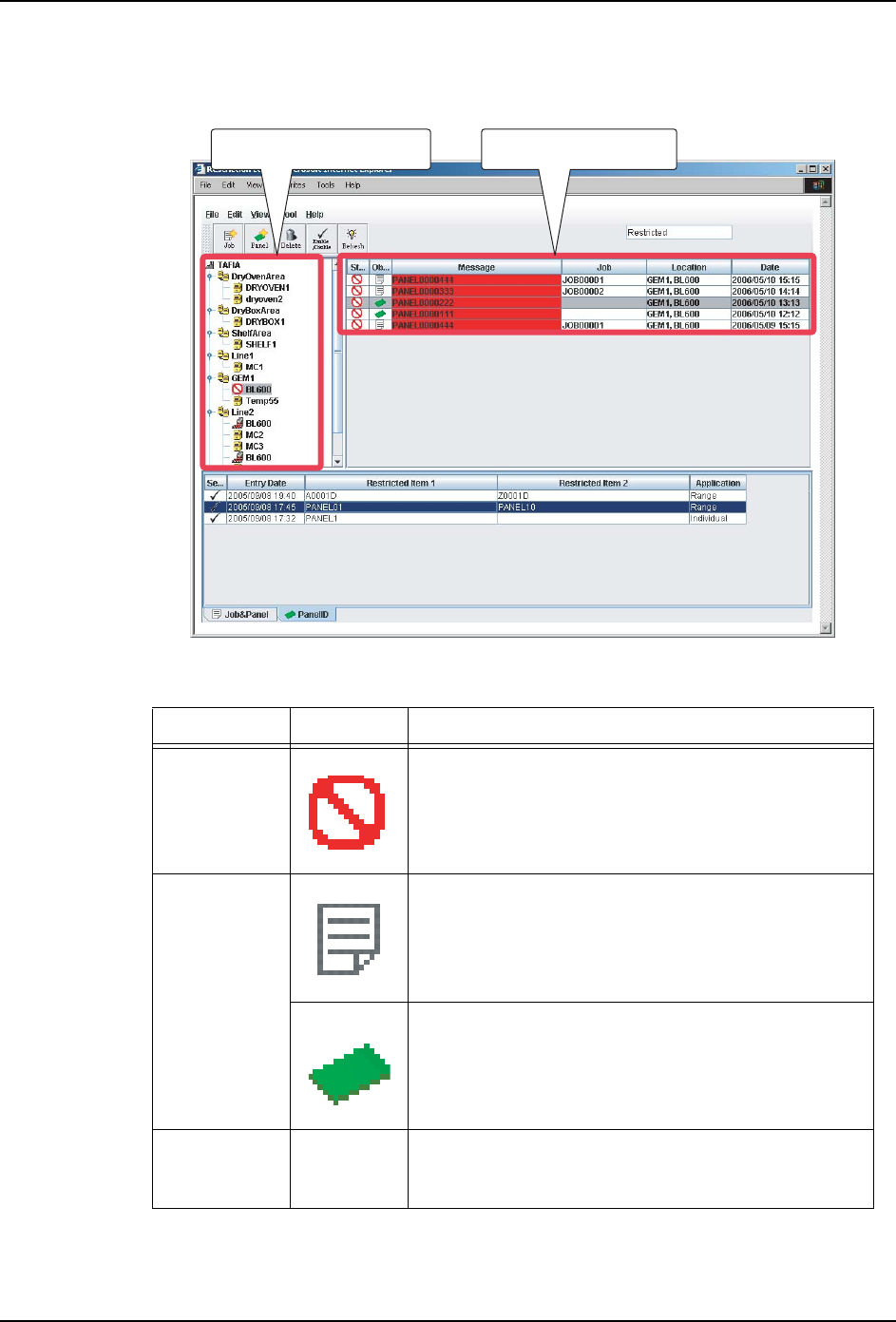

4.7 查看被阻断的电路板

使用限制编辑器查看被阻断电路板的操作如下。

被检测到的限制项目显示在屏幕右边。所显示项目的说明如下。

项目图标说明

Status 立即停止：表示处于阻断状态。

即使阻断电路板状态被取消了，该图标也不改变。

Object 表示应用到所检测到的限制项目中的阻断条件。

根据 Job 和电路板注册条件阻断。

根据电路板注册条件阻断。

Message 显示被阻断的 ID。

对于电路板和 Job 电路板阻断，显示为：电路板 ID。

⫳ѻ㒓䜡㕂ᷥൟ㾚೒ ᠔Փ⫼ⱘ䗮ⶹ߫㸼

FTPU169S

FTPU170

FTPU171

FTPU168
