2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00 ~ ) 16 Fujitrax Profiler 用户手册 2.6 电路板组 ID 注册条件 2.6.1 电路板组 I D 说明 电路板组 ID 是一组由用户管理的电路板， 它通常是根据生产序列号或生产批 号进行分组的。 可以通过输入电路板组 ID 来管理该组 ID 下的一批电路板 ID。 2.6.2 指定注册条件 以下将对注册电路板组 ID 时的所需设置进…
USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web
Fujitrax Profiler 用户手册 15

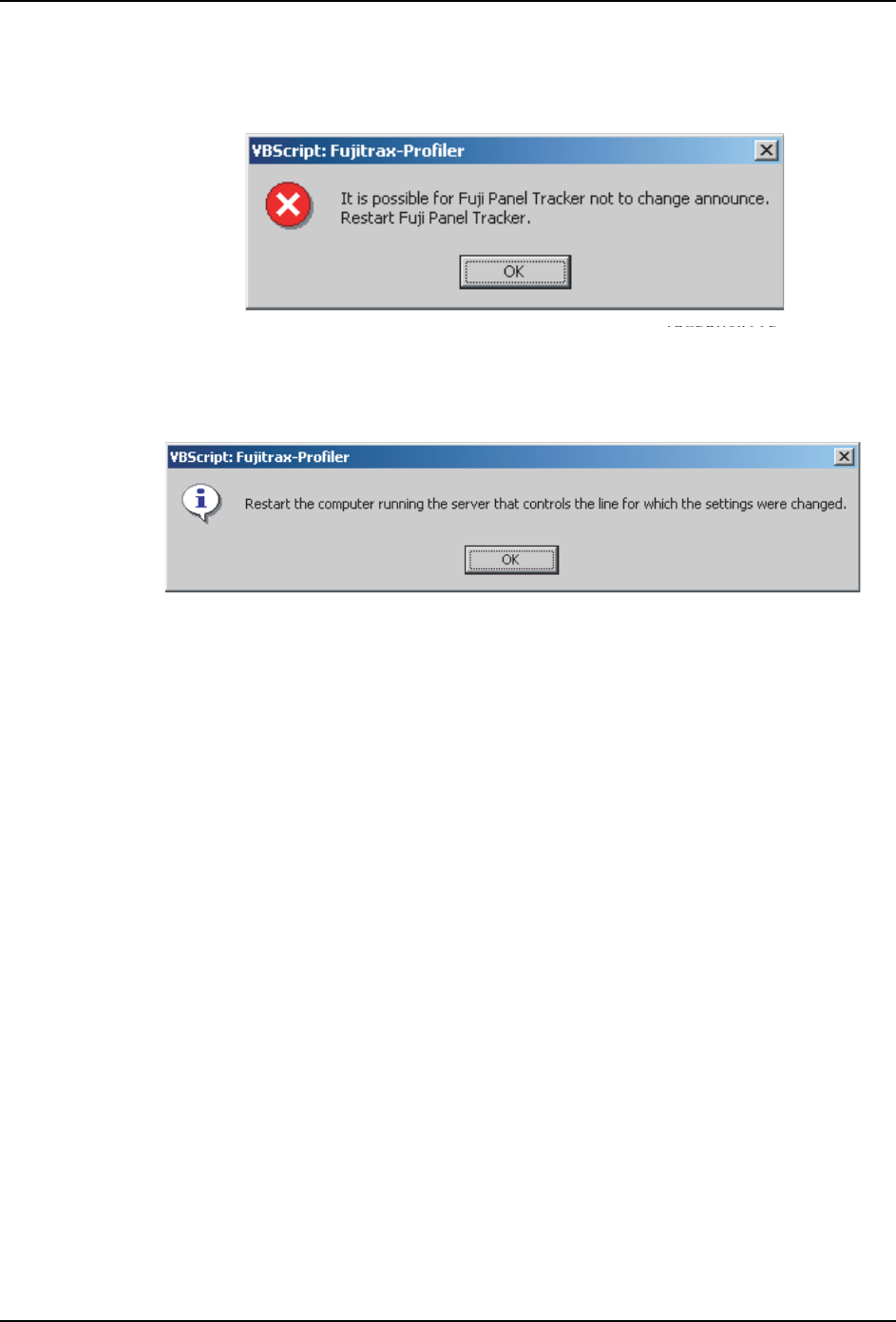

如果向 Fuji Panel Tracker Service 发出通知失败，将显示以下信息。
如果发生这种情况，请检查网络，然后尝试再次设置。
如果这还不能纠正错误，请重新启动管理着被更改设置的生产线的服务器。
对于 NXT，AIM，AIMEX，XP Type 2/3 和 XPF 机器，将显示以下信息。
请重新启动管理着被更改设置的生产线的服务器。
注意 )
1.所有生产都完成后才能选择生产线来进行注册。
2.请确保相机和搬运轨道设置与 KIT Line Configuration 中的设置相匹配。
FTPU009E
FT
PU010E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)
16 Fujitrax Profiler 用户手册
2.6 电路板组 ID 注册条件
2.6.1 电路板组 ID 说明
电路板组ID是一组由用户管理的电路板，它通常是根据生产序列号或生产批号进行分组的。
可以通过输入电路板组 ID 来管理该组 ID 下的一批电路板 ID。
2.6.2 指定注册条件
以下将对注册电路板组 ID 时的所需设置进行说明。

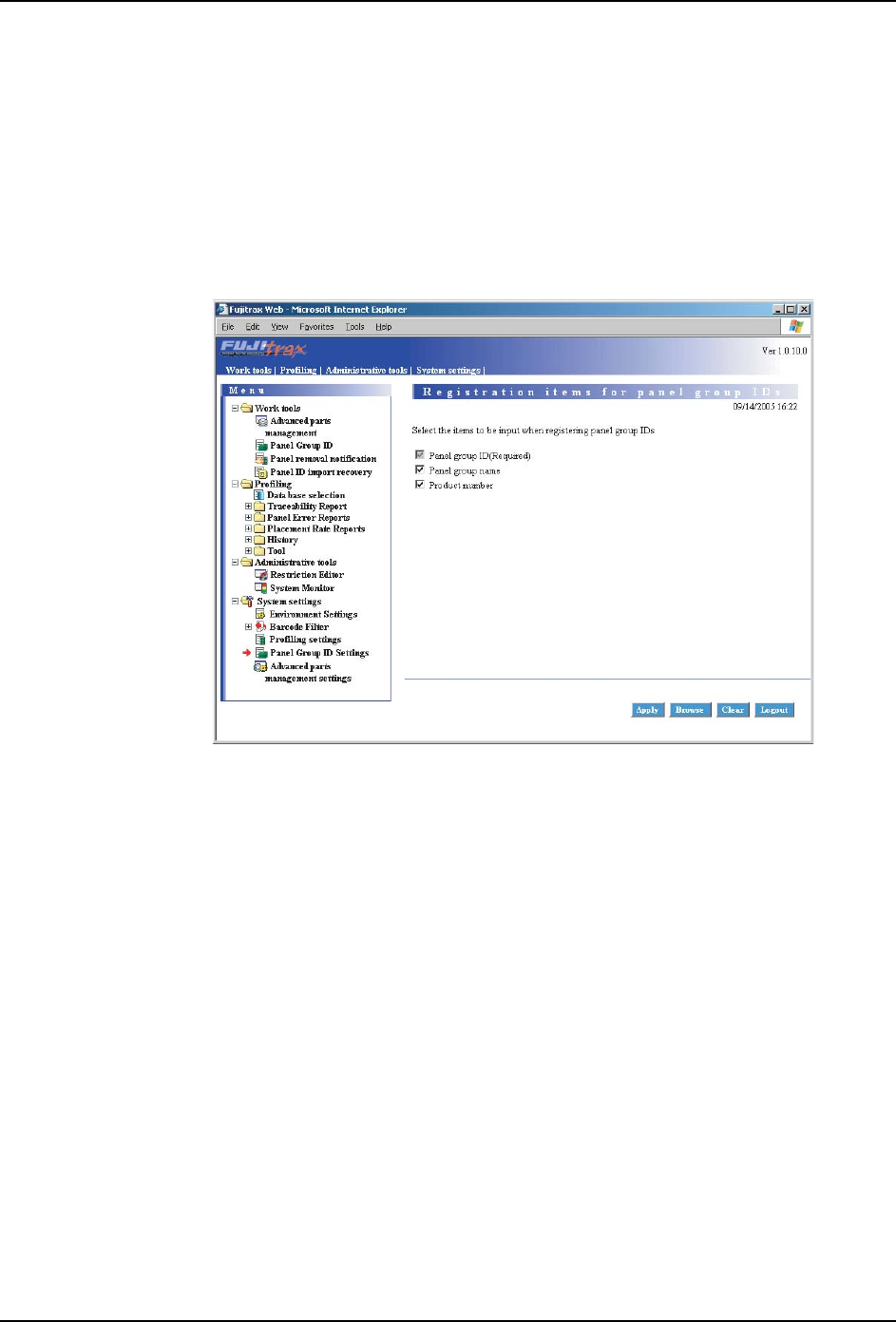

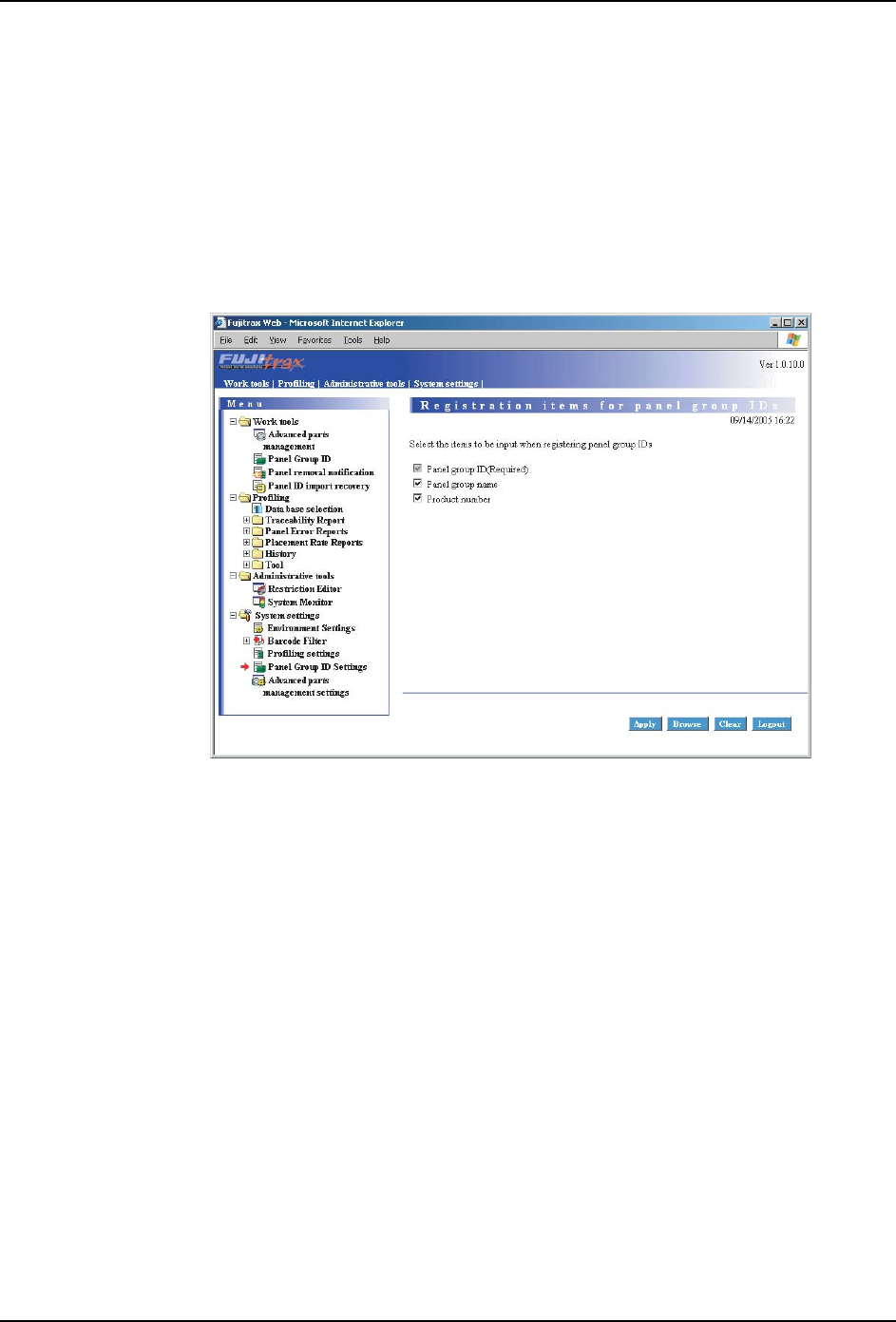

从 [Menu] 中选择 [Panel group ID Settings] 来显示以下屏幕。该屏幕将显示当前设置。
1. 设置输入项。
选择注册时必须设置的项目，然后单击 [Apply]。
2. 显示当前设置。
单击 [Browse] 显示当前设置。
3. 清除设置。
单击 [Clear] 清除设置。
注意 )必须输入电路板组 ID。不能清除该复选标记。
FTPU011E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web
Fujitrax Profiler 用户手册 17
2.7 登录电路板组 ID
2.7.1 电路板组 ID 说明
电路板组 ID 是一组由用户管理的电路板，它通常是产品号或生产批号管理下的一个 ID。
可以通过输入组 ID 来批量管理单组 ID 下的电路板 ID。
2.7.2 登录步骤
从 [Menu] 中选择 [Panel Group ID]。
在 [Panel Group ID Settings] 中设置这些项目。
登录电路板组 ID
选择生产线，如果存在 AIMEX，NXT 机器就选择生产通道，然后输入一个组 ID，最后单击
<Apply>。
如果存在该电路板组 ID, 新电路板组 ID 将覆盖现有的电路板组 ID。
从关闭该 ID 到创建下一个组 ID 期间，所有电路板都在该电路板组 ID 下登录。
如果电路板组 ID 与已经登录的旧的电路板组 ID 相同，则会出错。
查看已存在的电路板组 ID
选择生产线，如果存在 AIMEX，NXT 机器就选择生产通道，然后单击 <Browse>。显示当前已
登录的电路板组 ID 列表。
如果没有登录 ID，将会提示出错信息。
删除已存在的电路板组 ID
要在不登录新 ID 的情况下关闭现存电路板组 ID 时，请选择生产线，对于 AIMEX，NXT 机器，
请选择生产通道，然后单击 <Browse>。这时将弹出当前已登录的电路板组 ID 列表。为目标
ID 选择 “Close this panel group ID”，然后单击 <Apply>。
从关闭该 ID 到创建下一个组 ID 期间，所有电路板都在该组 ID 下登录。
如果所指定的电路板 ID 还没有登录，将会提示出错信息。
FTPU012E
