USR-PRO-6.0S(V6.00 ~ ) 2. 如何使用 Profiler Web Fujitrax Profiler 用户手册 53 2. 将 报告类型设置为 [Product number]， 输入 检索条件， 然后单击 [Go] 来显示与检索 条件 相匹配的电路板。 备 注 ) 所显 示的电路板数量是根据各台机器上的计数计算得出的 。 它与实际电路板数量不 同。 3. 查看数量，然后单击 [Yes] 显示元件报告。显示报告。 …
2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)
52 Fujitrax Profiler 用户手册
2.12.9 显示产品号报告
用途：
通过检索 DID 或批号显示产品号中使用的元件的列表。
同时，可以将显示切换为输出电路板组 ID 或电路板组名称报告的电路板报告或元件使用报
告。

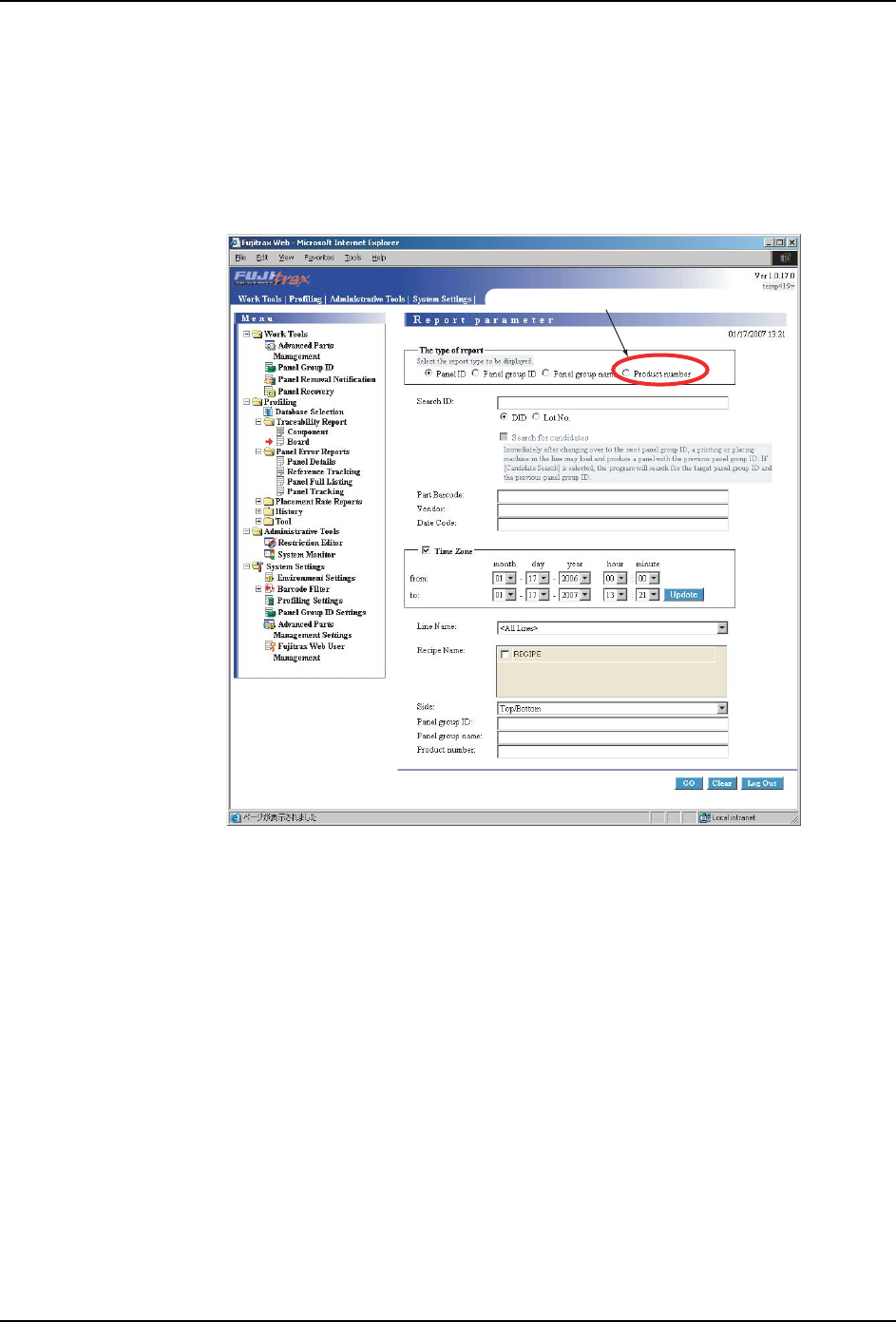

1. 选择 [Menu]-[Profiling]-[Traceability]-[Board]。
FTPU055S
䇋⹂䅸Ꮖ䗝ᢽњ䆹䗝ḚDŽ
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web
Fujitrax Profiler 用户手册 53
2. 将报告类型设置为 [Product number]，输入检索条件，然后单击 [Go] 来显示与检索条件
相匹配的电路板。
备注 )所显示的电路板数量是根据各台机器上的计数计算得出的。它与实际电路板数量不
同。
3. 查看数量，然后单击 [Yes] 显示元件报告。显示报告。
报告项目详细内容：
·Panel Group ID
·Line name
·Lane
·Start Time
·End Time
·Production Lot
备注 )如果要检索大量结果，那么将会花费很长时间才能显示。为了减少显示时间，一页只
显示一定数量的结果。这样会导致相同 ID 显示在连续几页上。
FTPU051E
ϟϔ义⬉䏃ᵓ߫㸼㒧ᵰ
˄䇋খ㗗㸹ܙֵᙃ˅
↣义ᰒ⼎Ͼ᧰㋶㒧ᵰDŽ
ऩߏѻકোᴹᰒ⼎ℸ䗝ᢽ
ⱘਞDŽ
FTPU056S
Hit panel ID:
Product number used:
The type of report to be displayed when the Product No. is clicked.:
Pa
Board
Panel group ID
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)
54 Fujitrax Profiler 用户手册
2.12.10 使用快速输入
用途：
通过直接输入不良原因分析报告和电路板跟踪报告的电路板 ID 或子电路板 ID，可以很容易
地指定电路板。
1. 在检索部分的 “Search ID” 中输入电路板，子电路板或组 ID。
2. 选择 “Panel ID”，“Board ID” 或 “Group Panel ID”。
3. 单击 [Search]，结果显示在检索结果区域中。
显示的结果项目如下：
a. 以下其中之一：
·生产时间。
如果目标 ID 是电路板 ID 或子电路板 ID，那么将显示最小生产开始时间和最大生
产结束时间。
·设置时间。
如果目标 ID 是电路板组 ID，那么将显示电路板组 ID 的设置时间。
b. 生产线名称
c. 以下其中之一：
·生产程序名称
（如果已经选择了电路板组 ID，那么将不显示）。
·通道
（如果已经选择了电路板 ID 或子电路板 ID，那么将不显示）。
FTPU057E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
