Profiler 用户手册.pdf - 第34页
2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00 ~ ) 20 Fujitrax Profiler 用户手册 3.通过 Fuji Panel Tracker 管理的生产线上已经贴装的电路板，当其被除去时，产生 相关报告。如果报告了其他电路板，将出现如下错误。 备注 )也可以在 KIT Handy 中执行电路板除去报告。详细内容请参考 "2.8.2 设置步骤 "。 2.9 电路板 ID 再…
USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web
Fujitrax Profiler 用户手册 19
2.8 电路板除去报告
2.8.1 电路板除去报告说明
运行 Fuji Panel Tracker 服务程序时，使用该屏幕报告电路板的除去。
报告已除去的电路板能确保 Fuji Panel Tracker 可以保存精确的跟踪数据。
2.8.2 设置步骤

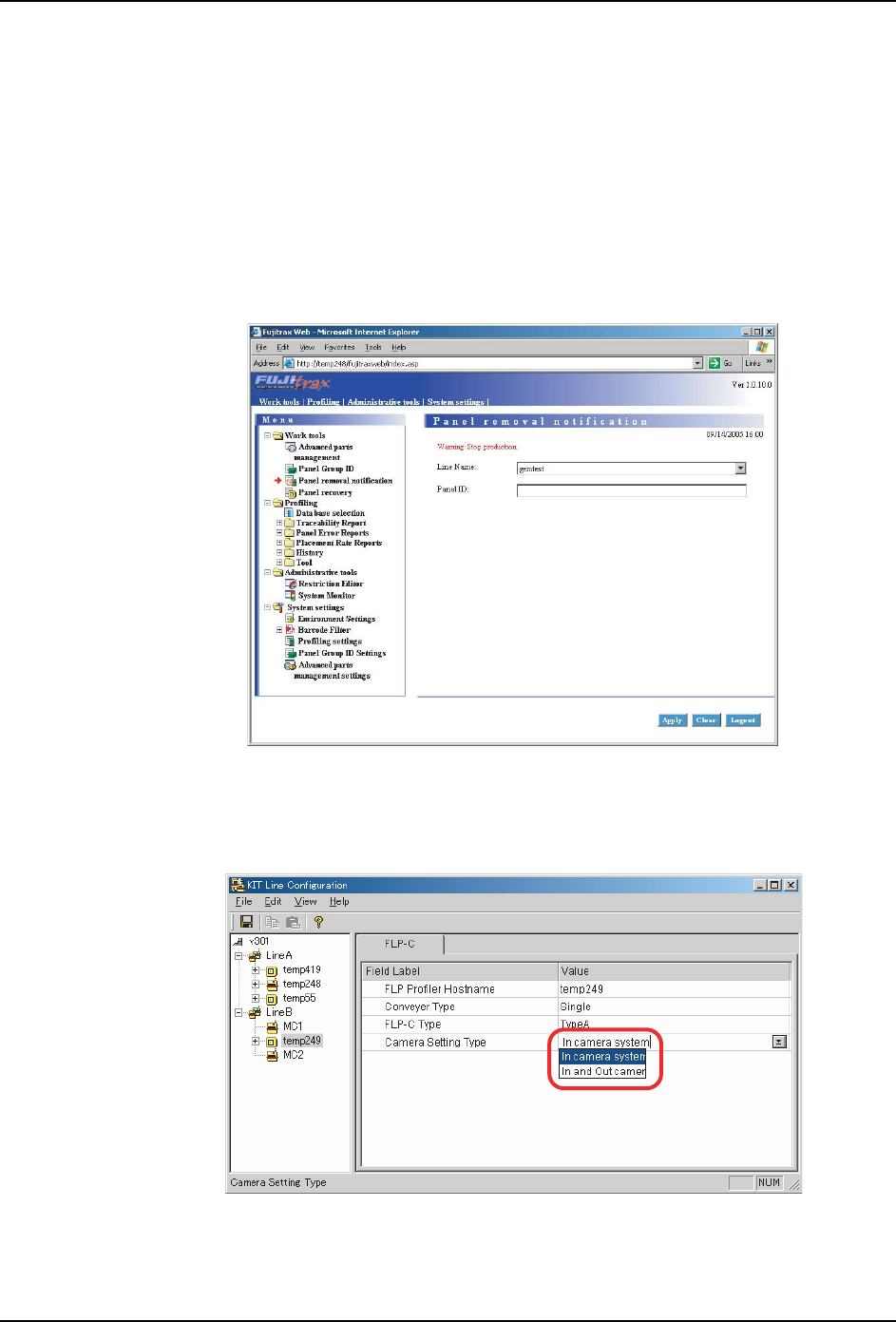

从 [Menu] 中选择 [Panel removal notification]。
选择除去电路板的生产线，输入除去电路板的 ID，然后单击 <Apply>。单击 <Clear> 清除所
有输入。
注意 )
1.报告电路板除去之前，通常应确保相关生产线已停止。
2.该功能只支持 Fuji Panel Tracker 中的 “In camera system” 设置。
可以在 KIT Line Configuration 的 FLP-C 中查看这些设置。
FTPU013E
FTPU014
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)
20 Fujitrax Profiler 用户手册

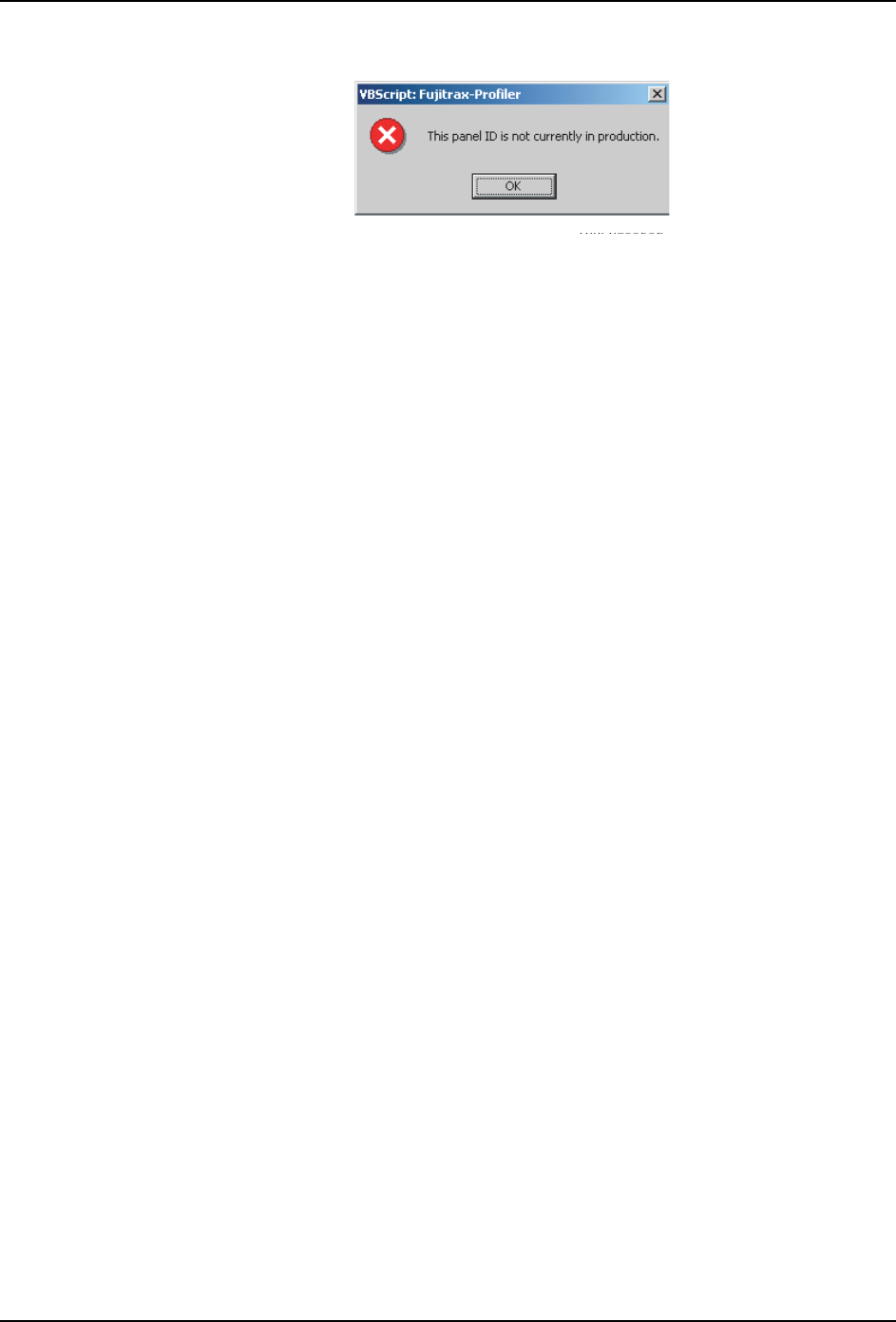

3.通过 Fuji Panel Tracker 管理的生产线上已经贴装的电路板，当其被除去时，产生
相关报告。如果报告了其他电路板，将出现如下错误。
备注 )也可以在 KIT Handy 中执行电路板除去报告。详细内容请参考 "2.8.2 设置步骤 "。
2.9 电路板 ID 再读取
关于该功能的详细内容，请参考 "6. KIT Handy 的电路板 ID 再读取功能 "。
2.10 限制编辑器
用途：
预先通过限制编辑器注册要被阻断的电路板 ID，当检测到这些电路板时，将不能对其进行
搬运，并且用户可以查看检测到电路板的位置和它们的搬运状态。
关于限制编辑器的操作步骤，请参考 "4. 电路板阻断功能 "。
FTPU015E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web
Fujitrax Profiler 用户手册 21

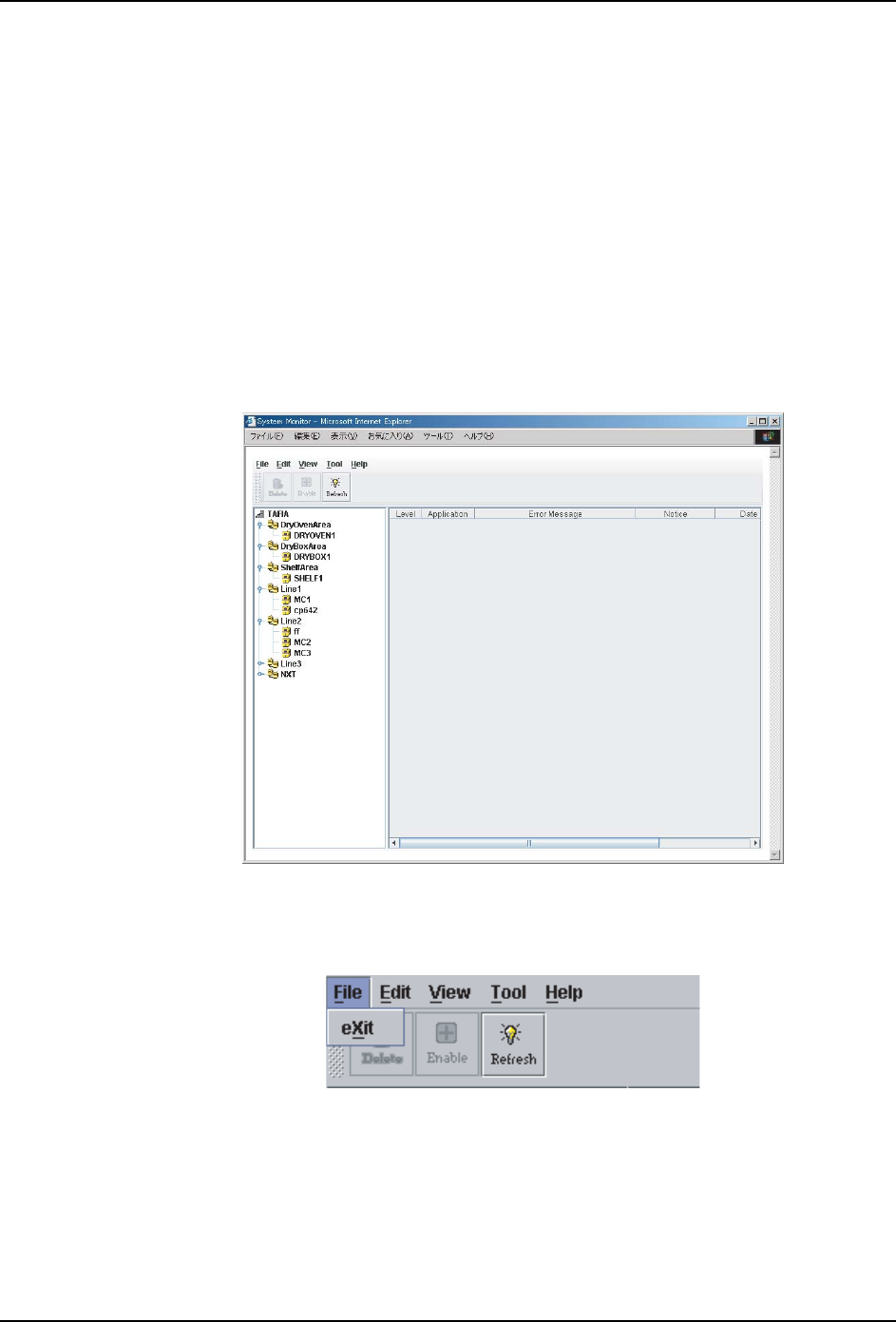

2.11 系统监视器
系统监视器是一个 GUI 应用软件 （图形用户接口），它用于显示系统的错误信息。
该应用程序允许操作员快速处理问题，例如 PCC 机器跟踪系统错误和电路板搬运错误。
（应用程序：Profiler Server，Panel Tracker Service 和 Profiler Backup Service。）
注意 )如果您所登录数据库的生产线配置中包含 PCC 机器，或者 Profiler Backup Service
被设置为自动启动，那么才会显示系统监视器。
Profiler Backup Service 启动设置是指在 KIT Line Configuration 中将 “Data
Maintenance Time” 和 “Clean Up Cycle Time” 都设置为 “0” 或更大数值。
必须在所有运行系统监视器的 PC 中指定以下设置。
2.11.1 启动
登录到 Fujitrax Web 中，然后从 [Menu] 屏幕中选择 [System Monitor]。
2.11.2 [File] 菜单
退出应用程序时使用该菜单。
FTPU138E
FTPU018E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
