USR-PRO-6.0S(V6.00~) 7. 跟踪信息文件的输出
Fujitrax Profiler 用户手册 181
SlotNo 显示料槽编号
NXT、AIM、AIMEX 的情况下：
Feeder：1 ～ 45 per Module
MTU-M(A)：201 ～ 210 per Module
MTU-M(B)：301 ～ 310 per Module
MTU-L：101 ～ 142 per Module
MTU-LT(A)：901 ～ 924 per Module
MTU-LT(B)：925 ～ 948 per Module
MTU-LTC(A)：1001 ～ 1012 per Module (*1)
MTU-LTC(B)：1013 ～ 1024 per Module (*1)
TFM(A)：401 ～ 506 per Module
TFM(B)：501 ～ 506 per Module
TFM(C)：601 ～ 606 per Module
TFM(D)：1301 ～ 1306 per Module
TFL(A)：701 ～ 706 per Module
TFL(B)：801 ～ 806 per Module
TFL(C)：1401 ～ 1406 per Module
XPF 的情况下：
MFU-30E：1001 ～ 1050
MTU-A(Tray)：2001 ～ 2092(Stage:2)
MTU-A(Feeder)：2001 ～ 2020(Stage:3)
BTU-A：4001 ～ 4068
BTU-B：5001 ～ 5068
OTS：7001 ～ 7058
ITS：8001 ～ 8058
MTU-40E：9001 ～ 9064
*1：使用 Open Interface 时，如下所示的料槽编号
被报告。
MTU-LTC(A)：10001 ～ 10012 per Module
MTU-LTC(B)：10013 ～ 10024 per Module
PartNo 显示元件号码 （用于 Fujitrax 元件验证的编码）
ReelID 显示使用过的料卷 ID （唯一标识码）
FeederID 显示使用过的供料器 ID （唯一标识码）
Vendor 显示元件供货商名称
LotNo 显示元件的批号
DateCode 显示元件的日期编码
Lightingclass 显示亮度等级
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
7. 跟踪信息文件的输出 USR-PRO-6.0S(V6.00~)
182 Fujitrax Profiler 用户手册

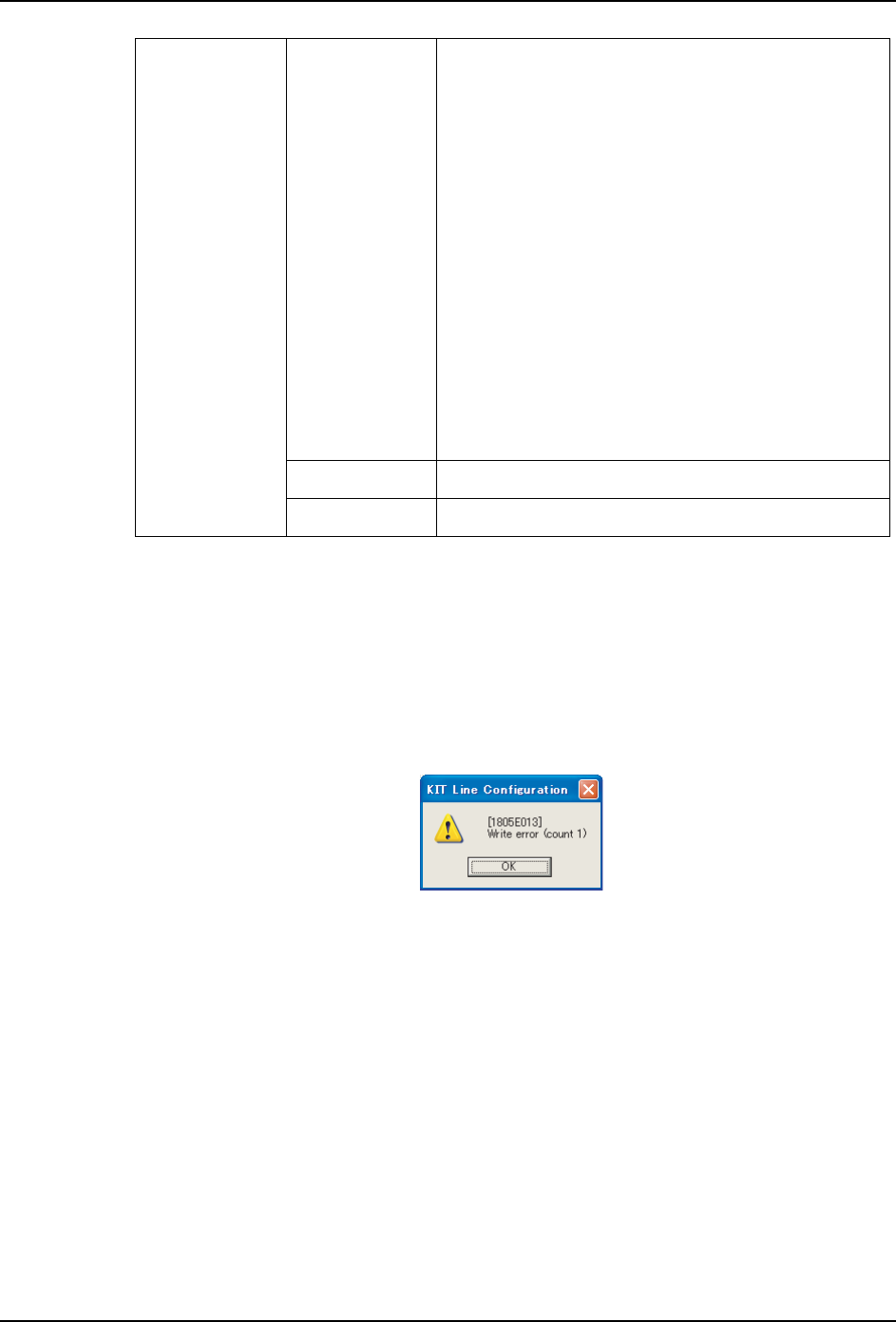

7.7 注意事项
·使用该功能时，由于文件累积会占满硬盘空间，所以请定期备份文件并删除原始
文件。
·若在保存 Kit line configuration 设置时出错，则请将 [Trace Level] 项目设定
为 “NotTraceability”。
PickupStatus 显示吸取操作的结果
0: 正常
1: 错误元件 （影像处理错误）
由于影像处理时出错，元件被废弃。
2: 废弃元件
操作员使用手动指令废弃一个元件，或生产中断时
仍被吸嘴吸取的元件在生产恢复后被废弃。
3: 元件未吸取
在元件吸取之后、影像处理之前发生元件掉落，因
此无法进行贴装。
4: 未消耗吸取
已尝试对该元件执行吸取操作，但却未能将其吸
取。由于尝试吸取时没有元件，因此未造成元件消
耗。
BlockNo 显示子电路板编号 （1 到 1000）
Reference 显示参考编号
FTPU228
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
USR-PRO-6.0S(V6.00~) 7. 跟踪信息文件的输出
Fujitrax Profiler 用户手册 183
7.8 跟踪信息输出格式的设定
跟踪信息输出格式的设定如下所述。
限制事项
·不支持在输出文件的同时使用 Profiler 数据库。
·在未使用 Profiler 数据库的场合，Fujitrax Web 所用的检索功能无法启用。
7.8.1 KIT Line Configuration 的设定
注意 )在指定了 [Based on job] 设定的情况下，请务必不要在 Job 中指定 [NotTraceability]
设定。
输出格式 [Profiler
database name]
[Trace level]
机器 生产线
格式只为 “Profiler
数据库 ”
必须输入 ON Simple/
Simple+Nozzle/
Normal/Full
Based on job
( 请参见备注 )
-
格式只为 “ 文件输出
”
空置
( 输入为空 )
- NotTraceability
格式只为 “Host
Interface”
空置
( 输入为空 )
- NotTraceability
Profiler 数据库 +
Host Interface
必须输入 ON Simple/
Simple+Nozzle/
Normal/Full
Based on job
( 请参见备注 )
-
文件输出 +
Host Interface
空置
( 输入为空 )
- NotTraceability
