Profiler 用户手册.pdf - 第61页

USR-PRO-6.0S(V6.00 ~ ) 2. 如何使用 Profiler Web Fujitrax Profiler 用户手册 47 2. 将报告类型设置为 [Panel gr oup ID]，输入检索条件，然后单击 [Go] 来显示与检索条件相匹配的电路板。注意 ) 所显示的电路板数量是根据各台机器上的计数计算得出的。它与实际电路板数量不同。 3. 查看数量，然后单击 [Yes] 来显示元件报告。显示报告…

2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)

46 Fujitrax Profiler 用户手册

2.12.7 显示电路板组 ID 报告

通过检索 DID 或批号显示电路板组 ID 中使用的元件的列表。

同时，显示可以切换为输出电路板组 ID 的电路板报告或元件使用报告。

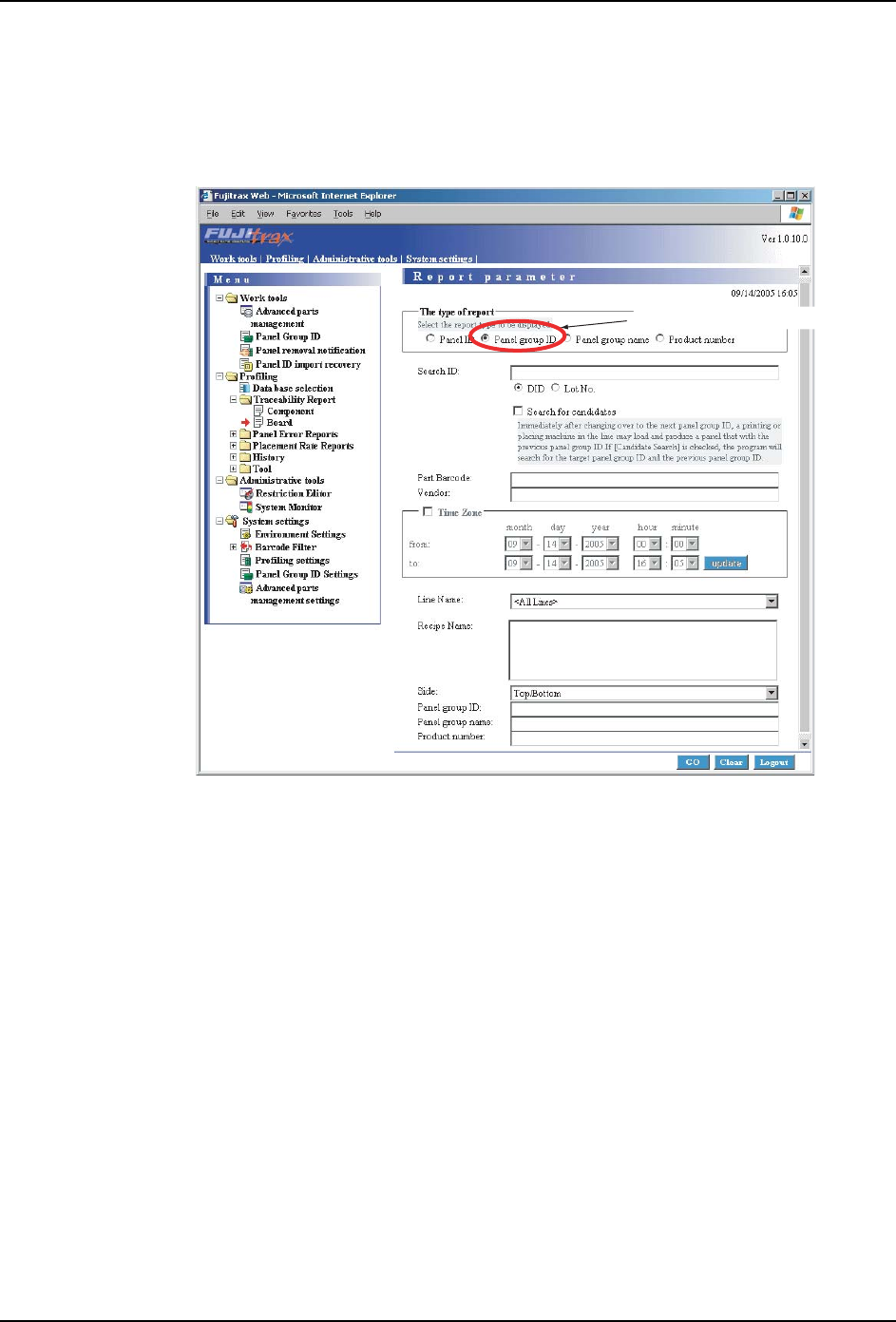

1. 选择 [Menu]-[Profiling]-[Traceability]-[Board]。

FTPU050S

䇋⹂䅸Ꮖ䗝ᢽњ䆹໡䗝ḚǄ

rkf1WS8F

Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F

USR-PRO-6.0S(V6.00~) 2. 如何使用 Profiler Web

Fujitrax Profiler 用户手册 47

2. 将报告类型设置为 [Panel group ID]，输入检索条件，然后单击 [Go] 来显示与检索条件

相匹配的电路板。

注意 )所显示的电路板数量是根据各台机器上的计数计算得出的。它与实际电路板数量不

同。

3. 查看数量，然后单击 [Yes] 来显示元件报告。显示报告。

FTPU051E

FTPU052S

ϟϔ义⬉䏃ᵓ߫㸼㒧ᵰ

˄খ㾕໛⊼˅

↣义ᰒ⼎Ͼ᧰㋶

㒧ᵰǄ

ऩߏ⬉䏃ᵓ㕸㒘,'ˈᰒ⼎ℸ໘

᠔䗝᡹ਞǄ

rkf1WS8F

Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F

2. 如何使用 Profiler Web USR-PRO-6.0S(V6.00~)

48 Fujitrax Profiler 用户手册

报告项目详细内容：

·Panel Group ID

·Line name

·Lane

·Start Time

·End Time

·Panel group name

·Product No.

·Registered Operator

·Production Lot

·Date Code

备注 )如果要检索大量结果，那么将会花费很长时间才能显示。为了减少显示时间，一页只

显示一定数量的结果。这样会导致相同 ID 显示在连续几页上。

rkf1WS8F

Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
