8. Profiler 系统限制和注意事项 USR-PRO-6.0S(V6.00 ~ ) 188 Fujitrax Profiler 用户手册 8.9 重新启动 GEM Host Server 时的注意事项 系统不能保证在 重新启动 Gem Host Server （GEM 主机服务器）后及时保存第一 块电路板的 跟踪信息。 这是因为 Gem Host Server 和 Gem Server 的连接需要一个识别 时间，系统无法迅速验证生…
USR-PRO-6.0S(V6.00~) 8. Profiler 系统限制和注意事项
Fujitrax Profiler 用户手册 187
8.3 Profiler 服务器电路板组管理的注意事项
使用电路板组管理时，如果在使用 “Panel Group ID A” 的生产线上执行管理，然后输入
“Panel Group ID B”，则在这之后贴装的所有电路板都将处于 “Panel Group ID B” 的
管理之下。
电路板组管理是指通过单个组 ID 来管理从输入电路板组 ID（起始时间）到输入下一个组 ID
或关闭组 ID （结束时间）之间的电路板生产。
因此，如果生产中更改了组 ID，则管理组记录也将被更改。
记录是按照时间顺序进行排列的，所以必须使执行注册的 Profiler Web 服务器 PC 中显示的
时间与机器中显示的时间同步。
8.3.1 NXT/AIMEX 系列机的注意事项
如果电路板组 ID 管理的生产线由通道使用 [Single lane/Shuttle lane (All lanes)] 将其
切换，请确认选择了 [Single lane/Shuttle lane (All lanes)] 并且在新电路板组 ID 注册
之前关闭当前注册的电路板组 ID。
8.4 使用定位相机进行跟踪
由于不能在 Fuji Flexa 中为 QP-3-OF 创建 2D 编码读取顺序（L-mark），所以 QP-3-OF 机器
不支持使用定位相机进行跟踪。机器本身不能使用该功能。
8.5 每块电路板上的子电路板限制
每块电路板上的子电路板限制是 255 块。使用定位相机读取电路板 ID 时，CP- 系列机上的
子电路板限制是 5000 块，QP-3- 系列机上的子电路板限制是 255 块。
从 Fujitrax V3.06 开始，NXT 和 XP Type2 机器每块电路板上最多支持 255 块子电路板。但
是，Profiler Web 报告中最多可以显示 300 个子电路板 ID。
8.6 机器跟踪等级的 On/Off 功能
当在 KIT line configuration（生产线配置套件）中为每台机器都指定了跟踪等级设置后，
必须还在机器上指定跟踪 ON/OFF 设置。
8.7 使用电路板阻断功能时的设置
当使用电路板阻断功能时，必须将子电路板与子电路板 ID 之间的关系 “panel conveyance
at scan ID error” 指定为 “No conveyance”。
8.8 在限制编辑器中指定电路板范围时的注意事项
在限制编辑器中指定电路板范围时，数字的个数必须一致，如下所示。
请使用相同个数的数字。
⬉䏃ᵓID : AAA ⬉䏃ᵓID : ZZZ
В՟
Ⳍৠԡ᭄
FTPU146S
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
8. Profiler 系统限制和注意事项 USR-PRO-6.0S(V6.00~)
188 Fujitrax Profiler 用户手册
8.9 重新启动 GEM Host Server 时的注意事项
系统不能保证在重新启动 Gem Host Server （GEM 主机服务器）后及时保存第一块电路板的
跟踪信息。
这是因为 Gem Host Server 和 Gem Server 的连接需要一个识别时间，系统无法迅速验证生
产的 START 信息。
要防止故障的发生，请在重新启动生产后等待1到2分钟。
8.10 Panel Tracker 所管理机器的最大数量和 Gem Host
Server 的数量的限制
Panel Tracker （电路板跟踪器）最多可以管理 12 台机器，单个 Panel Tracker 可以管理
生产线上的 12 台机器和 1 台 Gem Host Server （Gem 主机服务器）。
8.11 KIT Line Configuration 中的相机设置限制
在 KIT line configuration 中注册 FLP Profiler 相机时，请确认已经指定了 IP 地址。
例如，当已经指定了 FLP 端口和 IP 地址时，如果使用了主机名和相同 FLP 端口号，那么 KIT
Line Configuration 将分别识别它们，这样就不会发生错误了。
启动 Panel Tracker 并连接到 FLP Profiler 时，如果端口重复，将会产生错误。
8.12 FLP Profiler 支持混有 NXT/AIM，PCC 和 VME 机器的
生产线的限制
如果相关生产线中混有 NXT/AIM-，PCC- 和 VME- 机器，那么除去有如下配置的生产线上的电
路板会损坏到 PCC 机器的跟踪数据。
生产线 A：FLP Profiler - NXT 机器 - PCC 机器 （VME 机器）
如果从 NXT 模组之前或从 NXT 模组上除去电路板，那么电路板的除去将不会报告给 PCC 机器
（VME- 机器）。
如果发生这种情况，请使用 Profiler Web 中的电路板除去报告功能向管理 PCC 和 VME 机器
的服务器报告电路板 ID。
8.13 PCC 机器生产程序名称的最大长度
对于 FujiFlexa 生产程序名称，可以为 Job 设置最多 50 个字符，为修订设置 11 个字符，一
共是 61 个字符。但是对于 PCC 机器来说，当使用 Profiler 系统时，生产程序名称最多为 58
个字符 （包括 Job 名称和修订信息）。
8.14 Fuji Central Server 和数据库位于同一台 PC 上时的
限制
当数据库和 Fuji Central Server 位于同一台 PC 上时 （all-in-one 形式），在 LAN 线缆拔
出再插好之后，有可能发生 Fuji Central Server 无法与数据库重新连接的情况。
在这种情况下，需要指定以下 NetClient 设置：
启动 Database Wizard（数据库向导），输入 “LocalHost”（代替 PC 名称）作为 NetClient
设置的主机名。
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
USR-PRO-6.0S(V6.00~) 8. Profiler 系统限制和注意事项
Fujitrax Profiler 用户手册 189
8.15 在生产线（NXT，AIM，AIMEX，XP Type2/3，XPF）的
间隔点上除去电路板的限制
在 FLP Profiler 与机器之间除去和插入电路板将会导致电路板 ID 读取结果顺序和实际电路
板顺序不匹配。因为这样会产生错误的 profiler 信息，所以不要在这样的位置上除去或插
入电路板。
8.16 有关插入电路板的限制事项
在 FLP Profiler 与第一个 NXT/AIM/AIMEX 模组之间插入电路板将会导致电路板 ID 读取结果
顺序和实际电路板顺序不匹配。因为这样会产生错误的 profiler 信息，所以不要在这样的
位置上插入电路板。
8.17 在独立往复臂搬运轨道上安装 FLP 相机时的注意事项
当在独立往复臂搬运轨道上安装 FLP 相机时，如果搬运轨道的盖子是打开的，则将自动读取
ID。
使用电路板 ID 再读取功能时，请禁用独立搬运轨道的 ID 再读取功能。

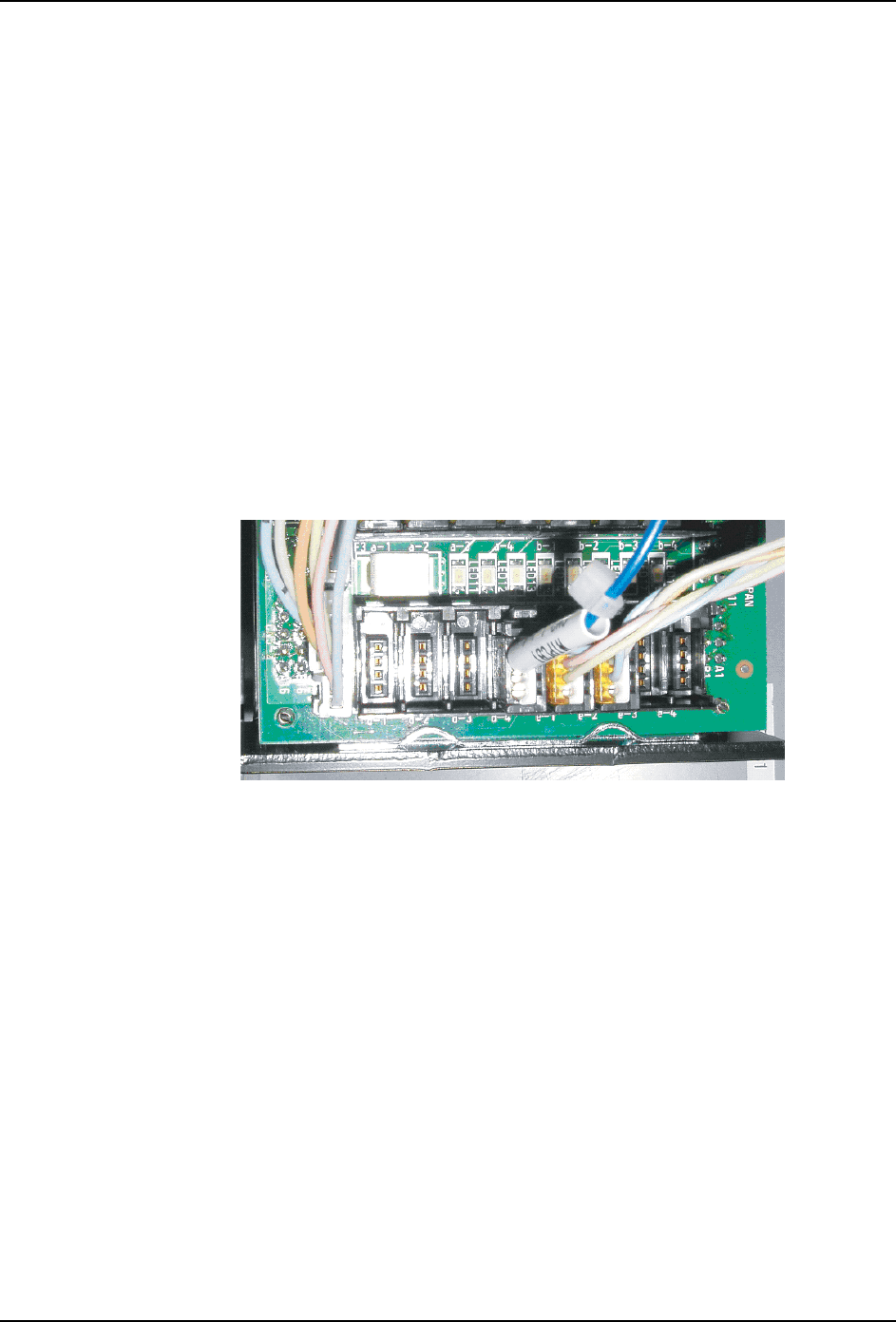

要执行该操作，请断开与控制箱中搬运轨道控制器的 “d-1” 连接器相连的短连接器。
FTPU144
