USR-PRO-6.0S(V6.00~) 4. 电路板阻断功能
Fujitrax Profiler 用户手册 119

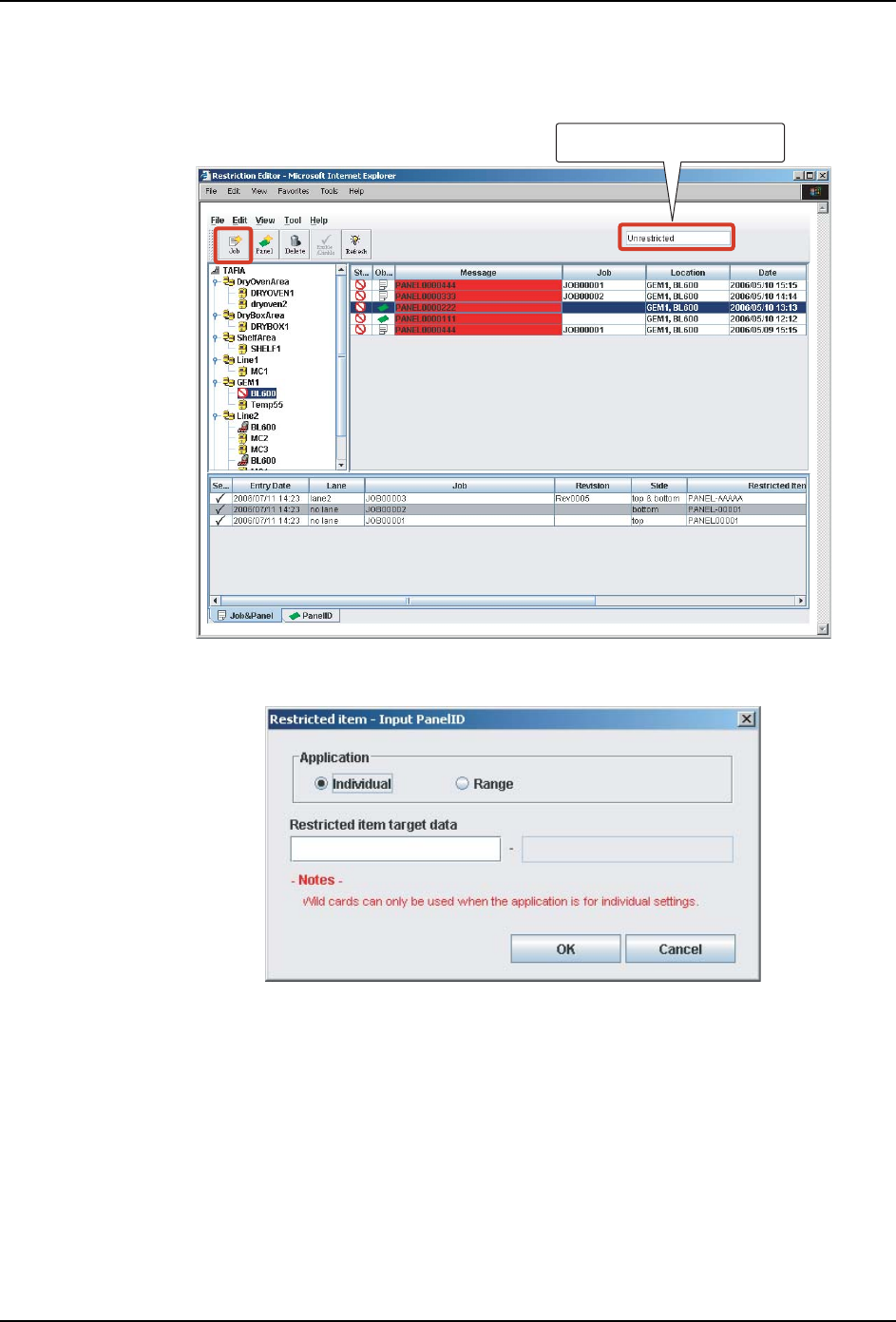

4.6.3 根据电路板 ID 注册电路板
根据电路板 ID，使用限制编辑器来注册电路板 ID 的操作如下。
在工具栏中单击 [Panel] 显示电路板注册对话框。
ᔧࠡ䆒㕂ᰒ⼎Ѣℸ໘DŽ
FTPU166S
FT
PU167E
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
4. 电路板阻断功能 USR-PRO-6.0S(V6.00~)
120 Fujitrax Profiler 用户手册
设置项目说明如下。
备注 )关于条件设置的操作步骤，请参考 "4.6.4 注册电路板时的注意事项 "。
设置 说明
Application 选择 [Individual] 或 [Range]。如果选择 [Range]，即可输入
两个电路板 ID。
只有选择 [Range] 后才能在电路板 ID 中输入通配符。
Panel ID 指定电路板 ID。
可以使用通配符，例如 ‘?’ 和 ‘*’。
不区分大小写字母。
OK 输入完所有字段后，请单击 [OK] 注册电路板。
Cancel 单击 [Cancel] 在不输入注册信息的情况下退出电路板注册对话
框。
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
USR-PRO-6.0S(V6.00~) 4. 电路板阻断功能
Fujitrax Profiler 用户手册 121
4.6.4 注册电路板时的注意事项
使用限制编辑器注册电路板 ID 的操作如下
指定范围时的注
意事项
输入数字数值 指定范围的上限和下限时必须使用相同
个数的数字。
001 ~ 100 （正确）
上例中，指定范围为1到100。
1 ~ 100 （错误）
上例中，除 1 以外的值将无法正确识
别。
输入非数字字符 指定范围的上限和下限时必须使用相同
个数的数字。同时，通过字符串开头可
以识别出编码的大小关系。
A0001 ~ Z0001
在上面的这个例子中，也允许使用
ABCDE 编码。
其他 大小写字母 不区分大小写字母。
通配符 范围设置不能输入通配符。
rkf1WS8F
rkf1WS8F
Downloaded at 2012/02/29 23:31 JST by 3MWE3568 DL#rkf1WS8F
