定义Mark1 后，再定义Mark 2，一般选择与Mark 1对角的位置。设定Mark2 与 Mark1 的方法基本一样，不同的是要点击“Mark2” 如下。设定完后点击保存

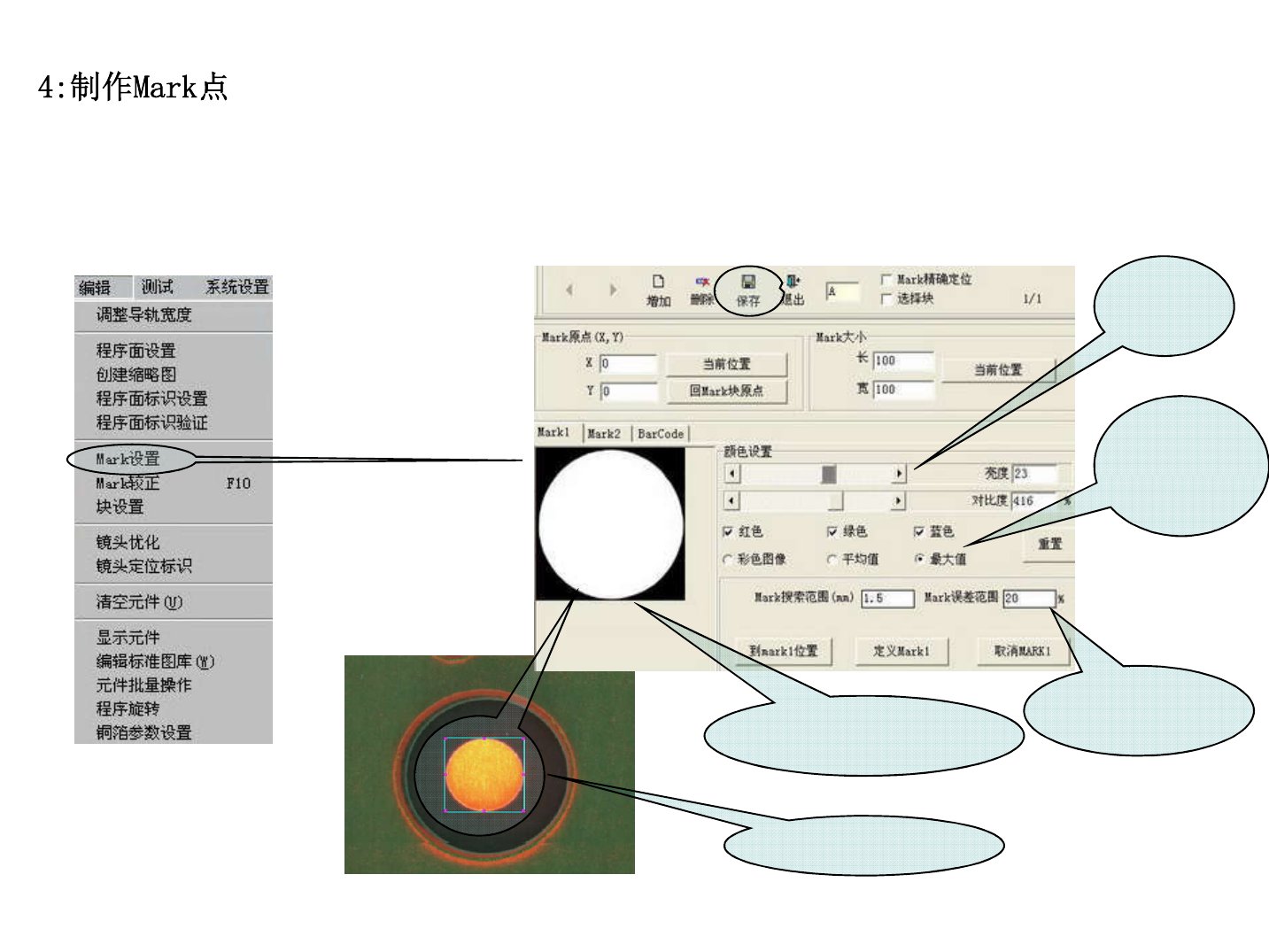

点击“Mark设置”，然后点击“mark1”，再把相机镜头移动到mark点所在位置，一般在板
子的角落边，用板子上的选择框把mark点框住，再点击“定义Mark1”，最后调节灯光的设
置，显示效果图如下
。
亮度和
对比度
的调节
颜色的选择，
彩色图像和
黑白图像的
选择框把mark点框住
mark点设置后的显示效果图
黑白图像的
选择
Mark点搜索范围和
误差范围设置

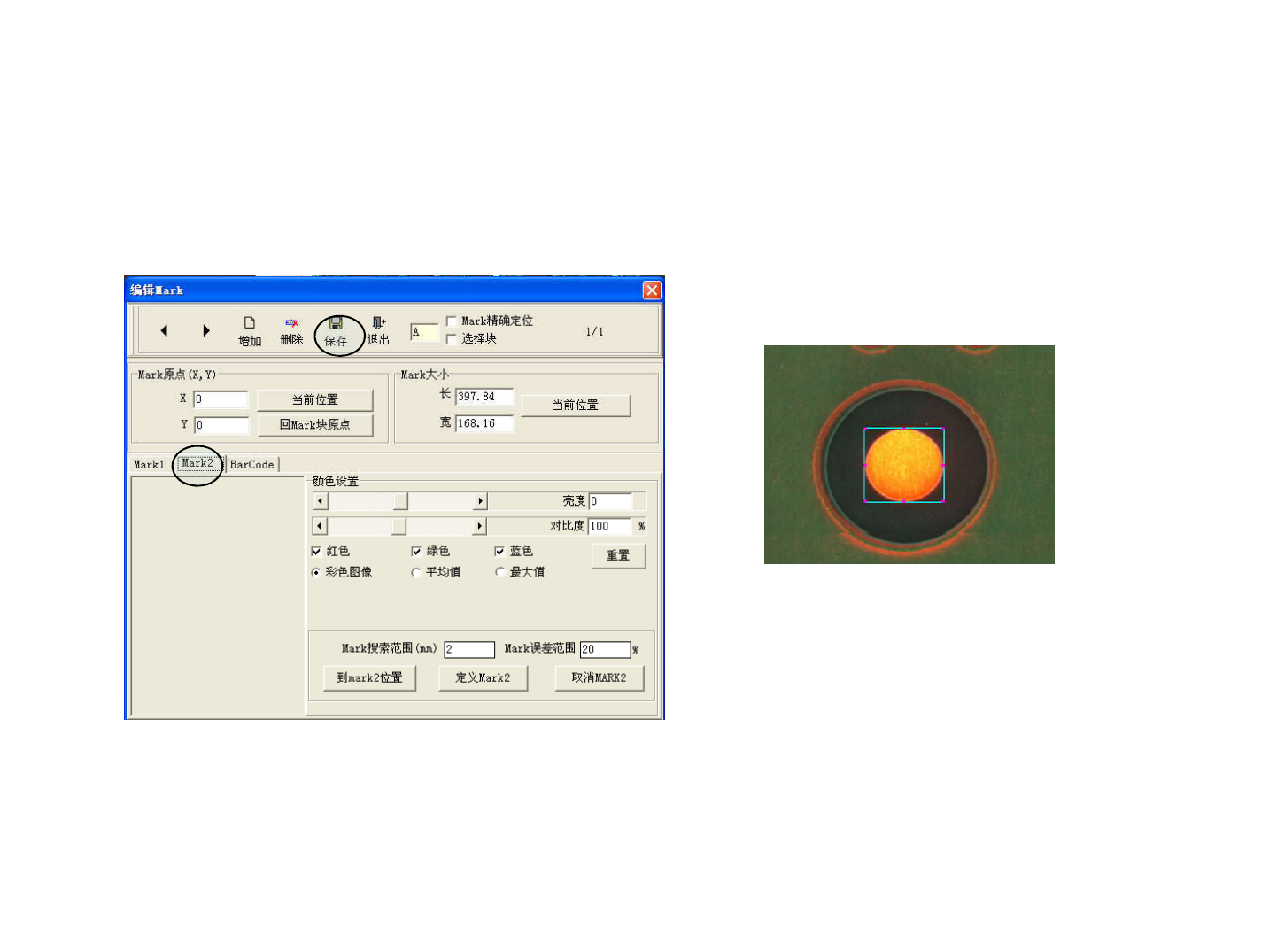

定义Mark1后，再定义Mark2，一般选择与Mark1对角的位置。设定Mark2与
Mark1的方法基本一样，不同的是要点击“Mark2”如下。设定完后点击保存

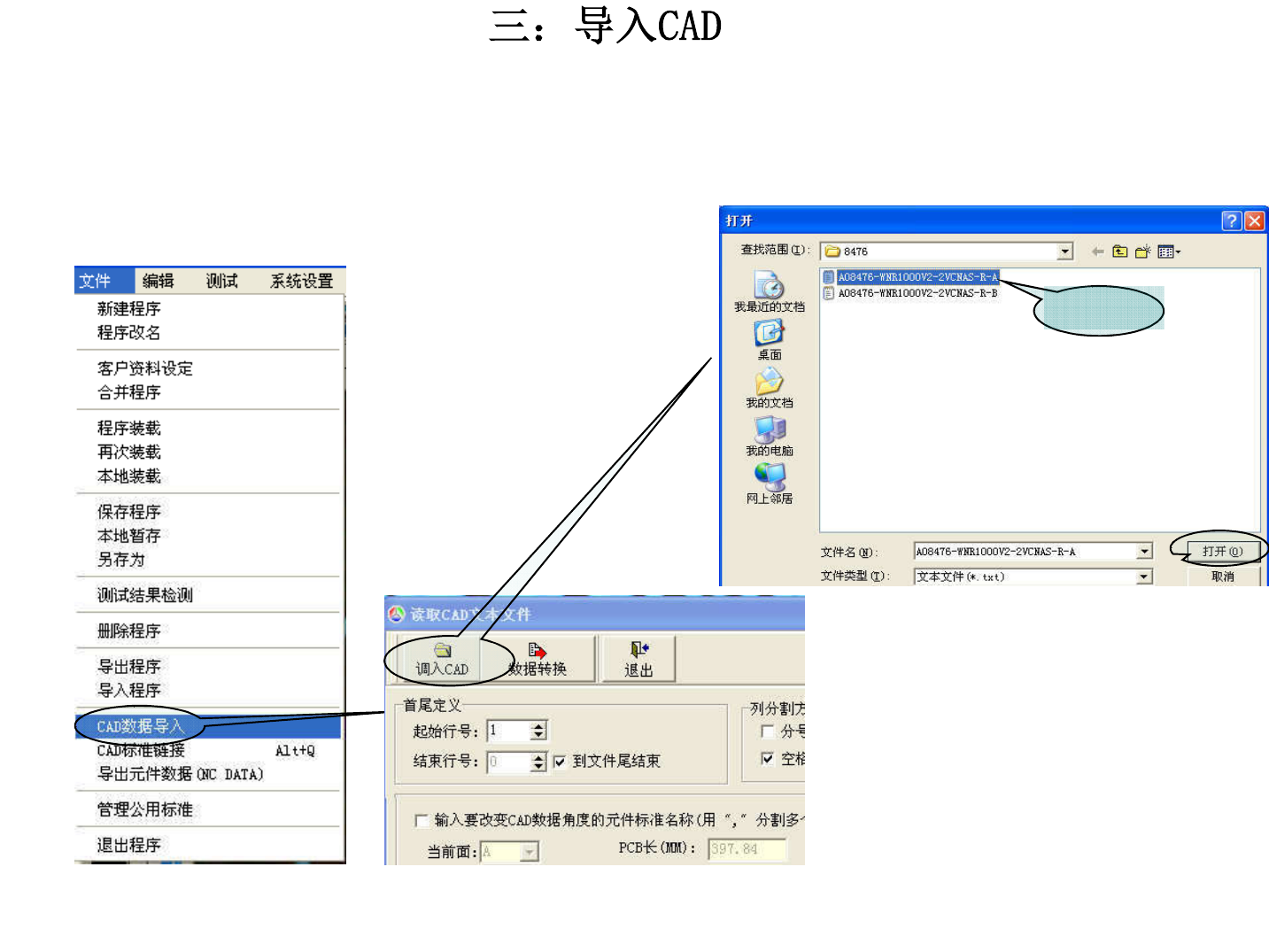

在菜单下，选择“文件”栏下 “CAD数据导入”选项卡，然
后点击“调入CAD”,再选择CAD文件，点击打开。如下图
CAD文件
