如下是 Item 000检测项目.丝印测试窗口。检测类别OCV. 默 认检测。丝印框要把电阻字迹框住，主要检测错件 和缺件。 絲印標準 图片 絲印標準 图片 蓝点框为絲印框，拉到合適 的大小，把絲印框住

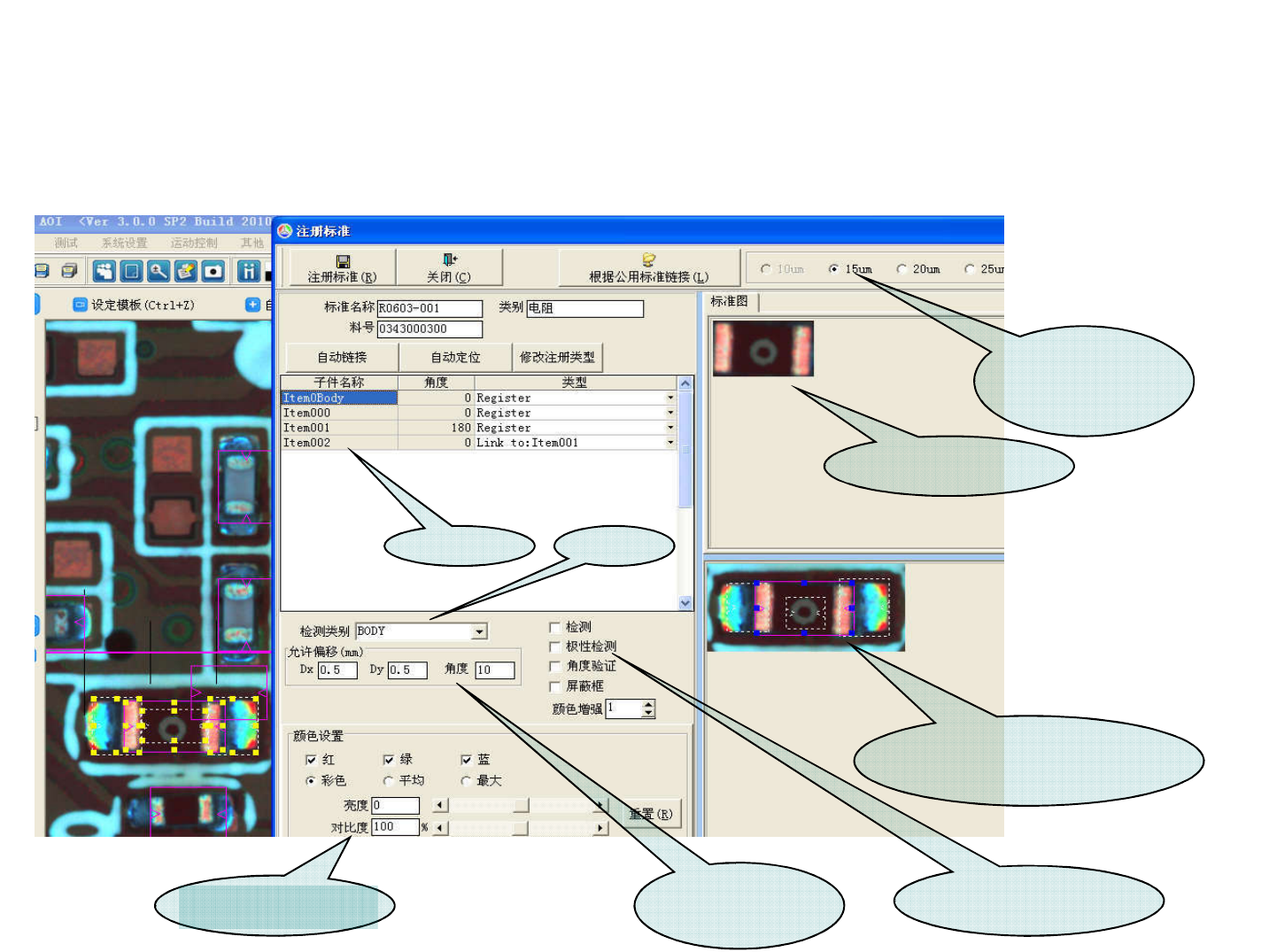

如下是带丝印框电阻的注册界面，检测项目有四项：Item0Body，Item000，
Item001，Item002.依次为本体，丝印，两个焊点测试窗口。如下是本体测
试窗口，检测类别：BODY.默认为不检测。设置本体有FOV定位的作用。
下面本体框图片显示
影像的分辨率选
择，可调大调小
影像
检测项目
蓝点框为本体框，拉到合適
的大小，把本體框住
下面本体框图片显示
如果勾上，就检测项目
允许偏移范围，
一般默认
灯光和颜色调节
检测类别

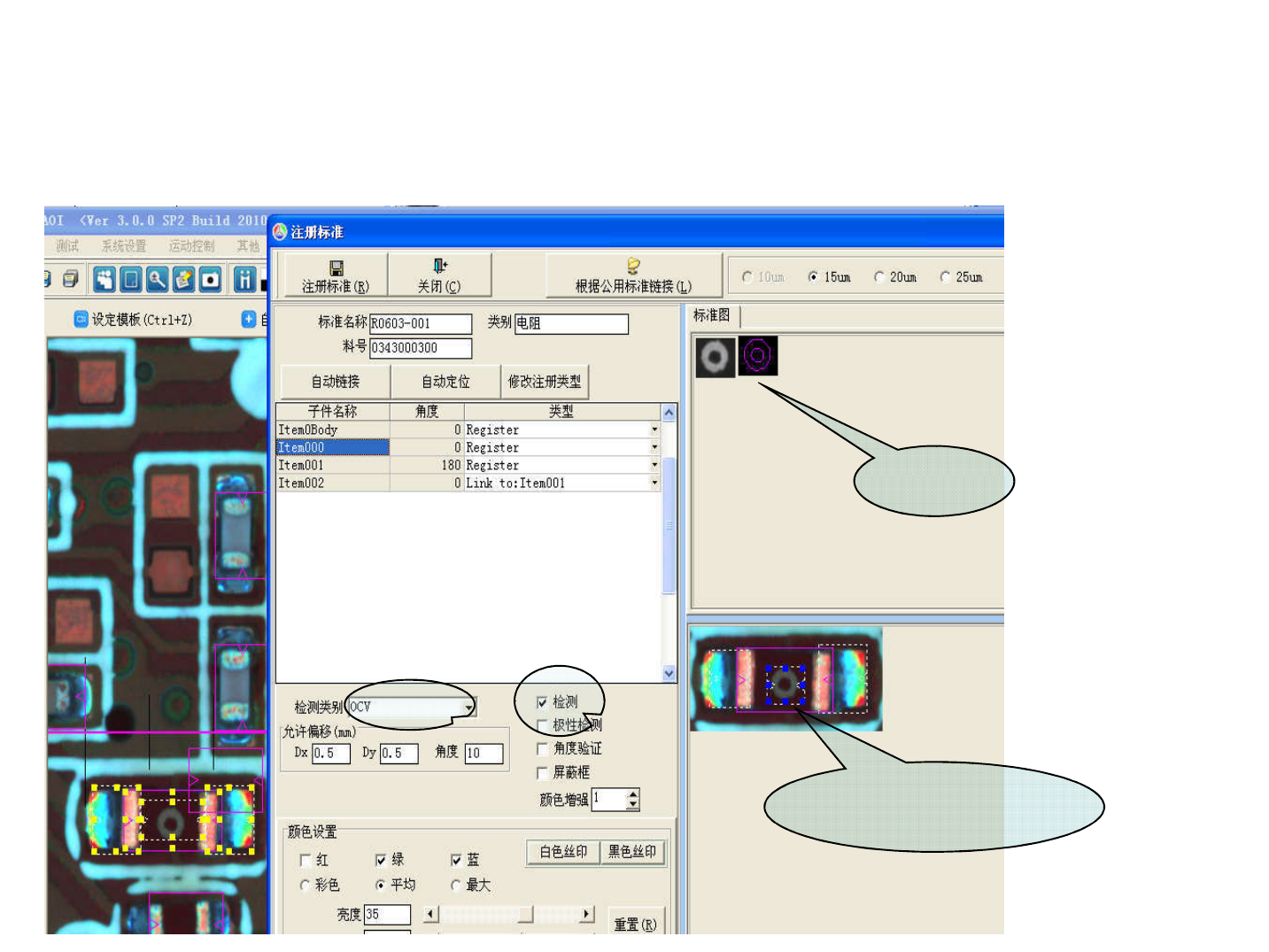

如下是 Item000检测项目.丝印测试窗口。检测类别OCV.默
认检测。丝印框要把电阻字迹框住，主要检测错件和缺件。
絲印標準
絲印標準
蓝点框为絲印框，拉到合適
的大小，把絲印框住

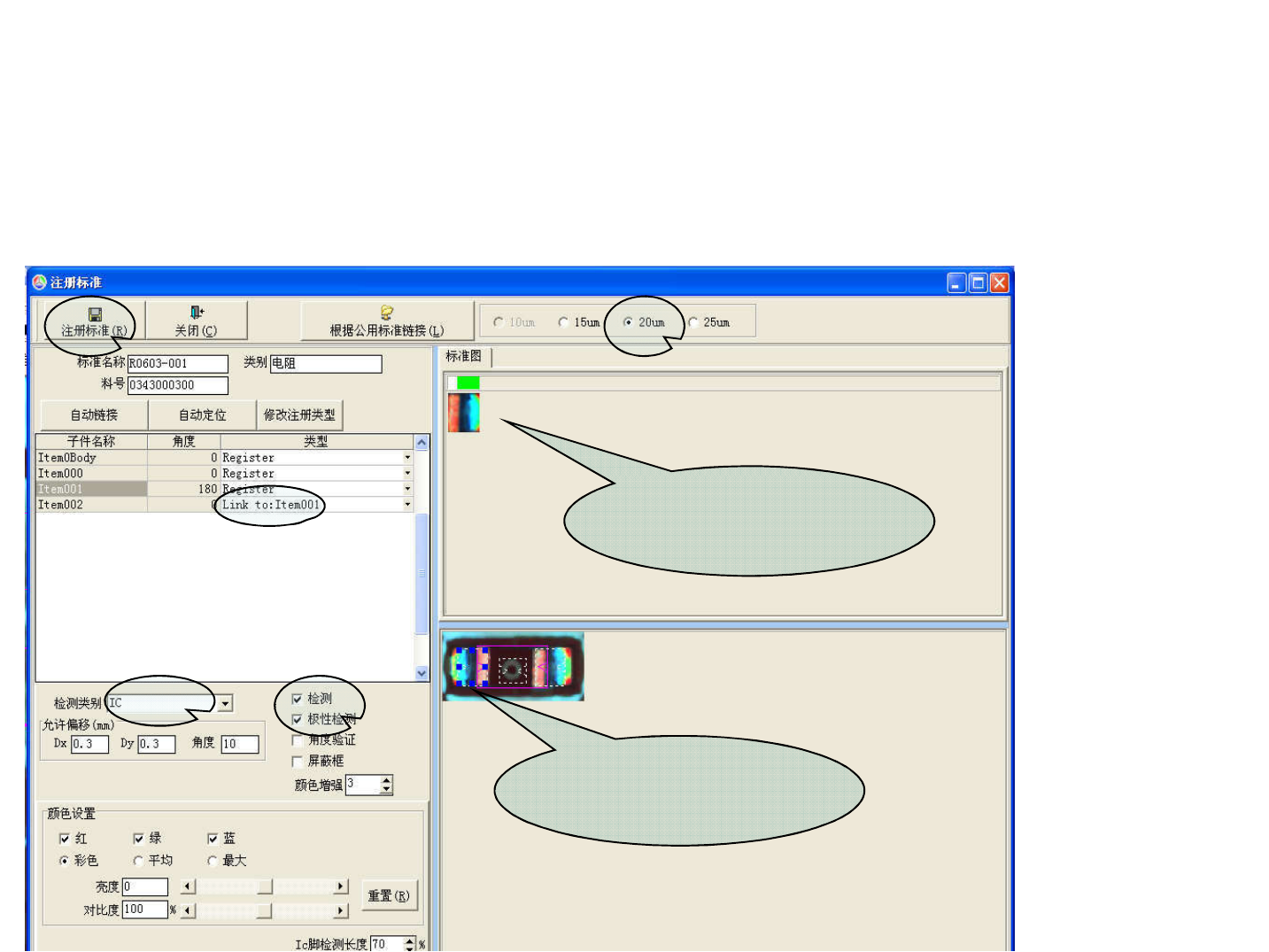

如下是 Item001检测项目。焊點測試窗口，检测类别IC。默认“检测”,”極性檢測“。丝印框要
把焊點和少許的電極框住，如下。主要检测空焊和少錫。 測試項Item002如下有“linkto
Item001”意思是與 Item001項共用一個標準。點擊“自動定位”，Item002就會鏈接Item001的標
準，如果Item002要單獨一個標準，就點擊“修改註冊類型”，“linktoItem001”就會消失。然
後你就可以單獨編輯，作為一個標準。R0603選用20um。編輯每個項目後，點擊“註冊標準”
焊點框標準图片，藍色條紋對
應的下面的焊點為檢測焊點
蓝点框为焊點框，拉到合適
的大小，把焊點框住
