设置好标准图后，选择“用选中检测点自动增加”然后会自动搜索与标准相似的引脚，根据增加数“ ３”，增加３个检测窗口．如下，设置好了４个引脚的测试窗口．自动生成的３个引脚的检测窗口

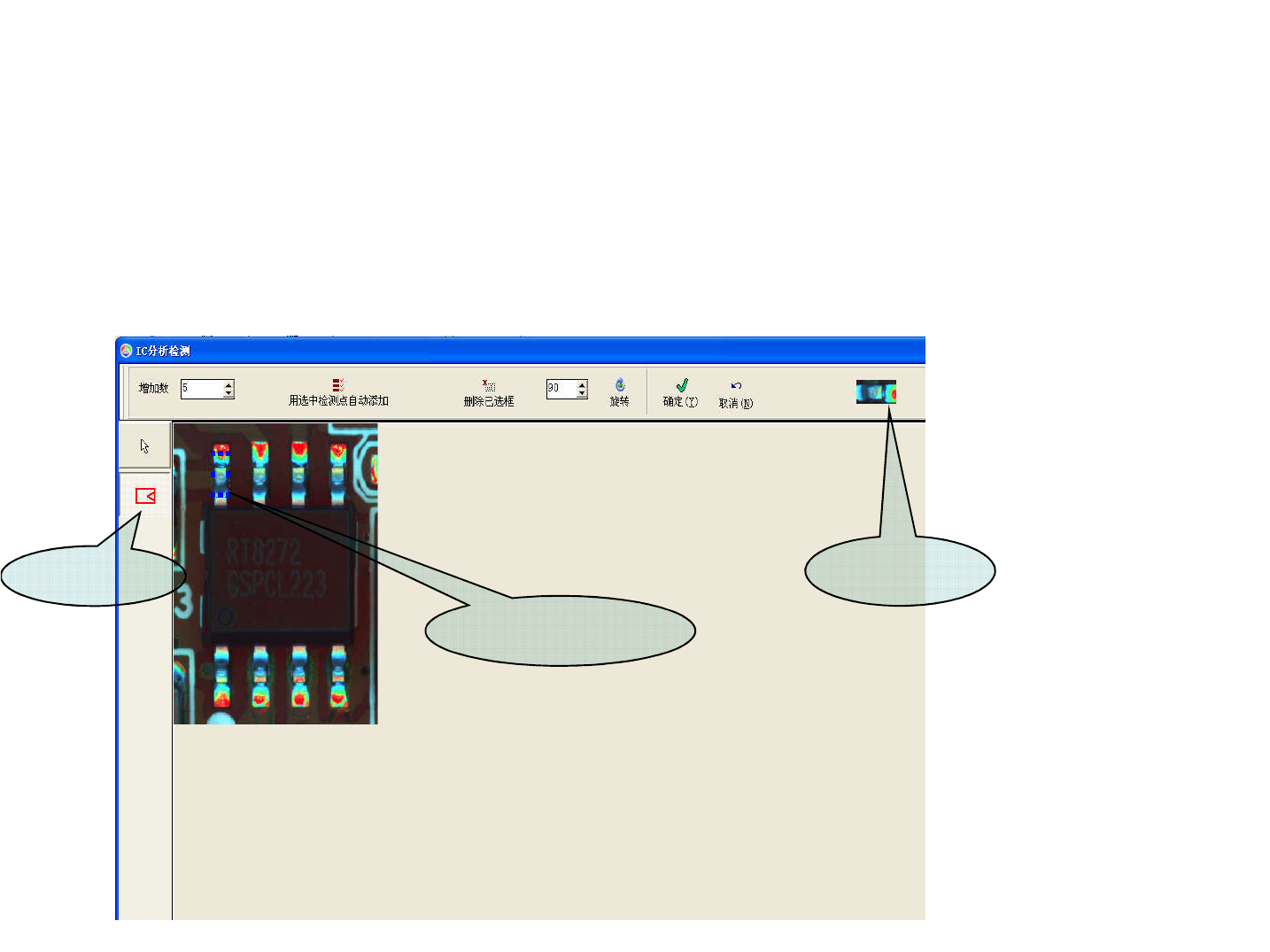

如下是IC引脚定义的界面，首先选择“引脚注册模

块”，然后设置引脚的标准图，如下。设置标准应

注意：引脚测试窗口的箭头应指向本体．

引脚注册模块

蓝点框为引脚框的设置

蓝点框截取的

引脚标准图

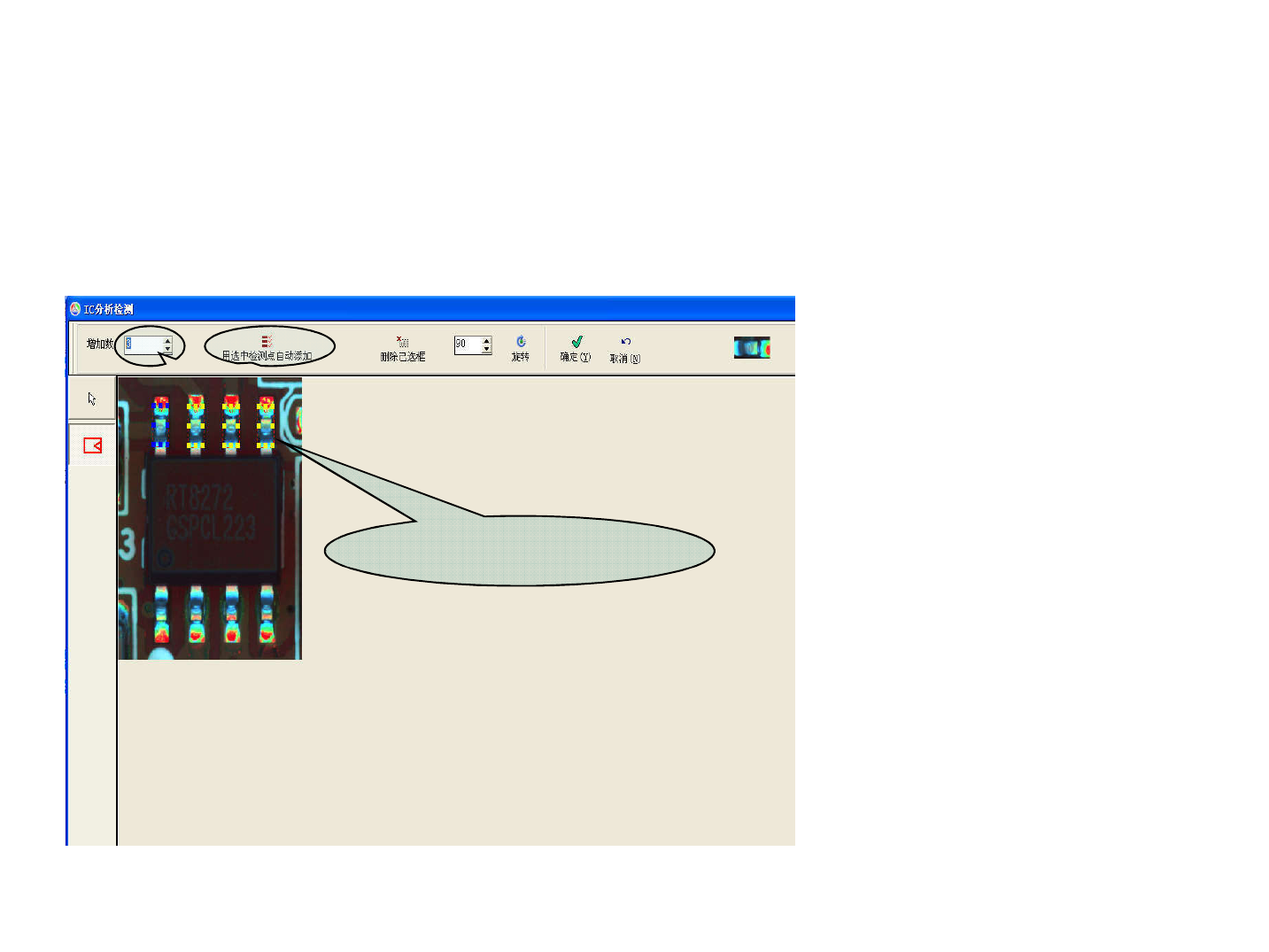

设置好标准图后，选择“用选中检测点自动增加”然后会

自动搜索与标准相似的引脚，根据增加数“３”，增加３

个检测窗口．如下，设置好了４个引脚的测试窗口．

自动生成的３个引脚的检测窗口

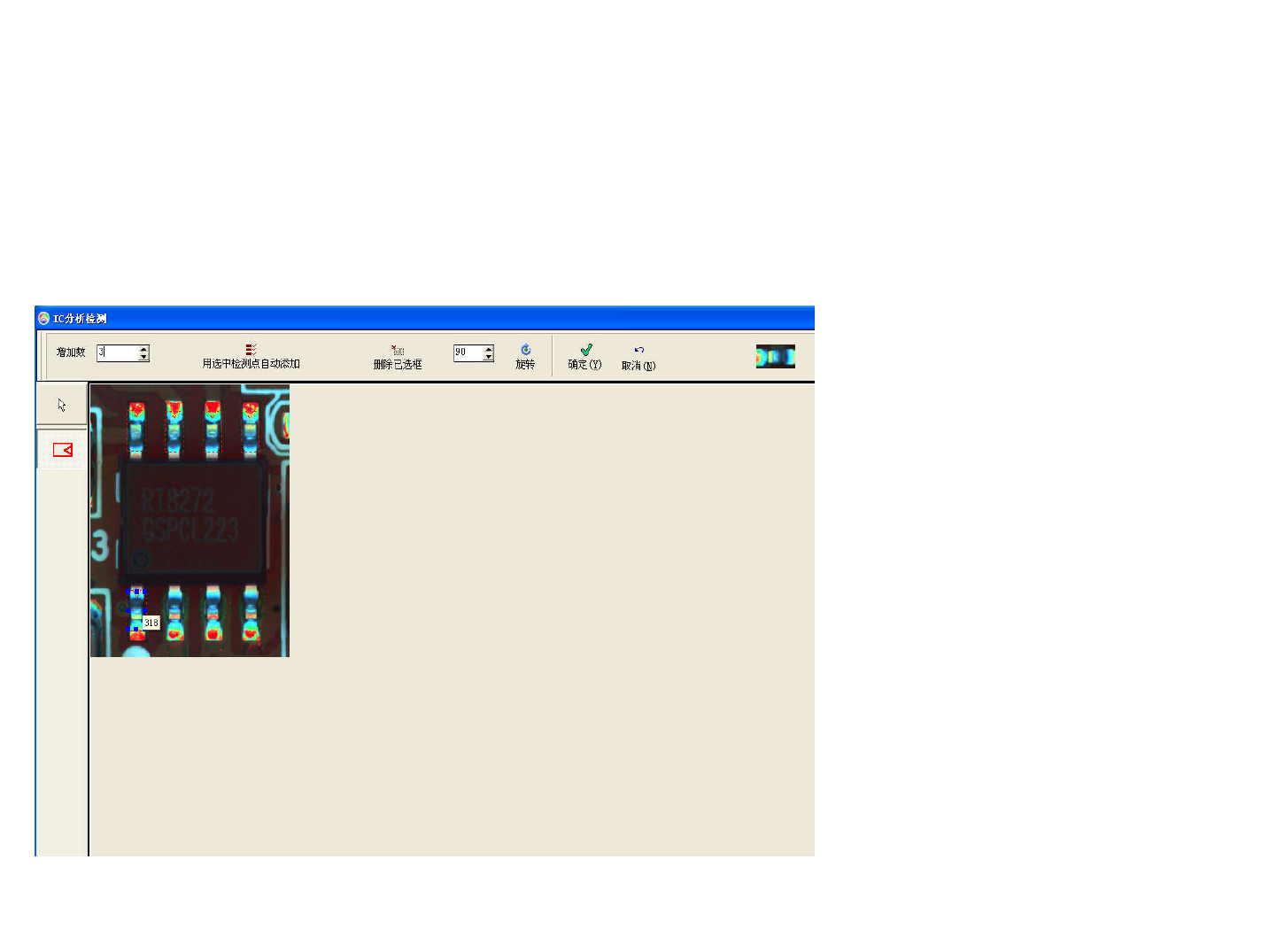

还有一排的引脚没有设置测试框，如下，再设置另

外一个标准．再点击“用选中检测点自动增加”
