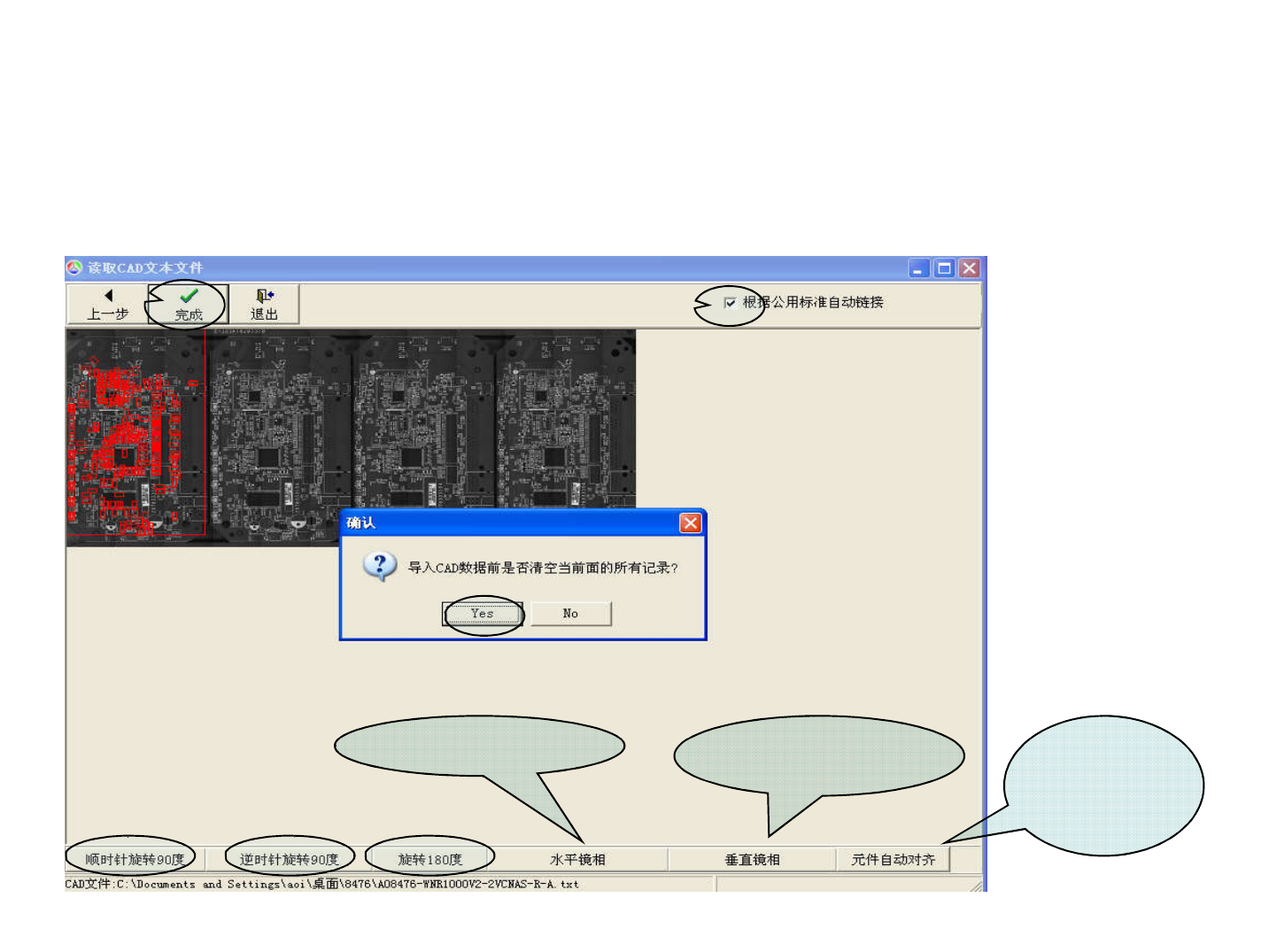

完成上面步骤，CAD窗口就显示出来，如下红色窗口 ，也是检测窗口 ，后面需要编 辑，大致上要与零件重在一起，如果没有就用 最下面的六个选项进行调 试，直 到 合适。如果要链接公用标准，下面选项要打勾 。最后点击 “完成”后，在点击Yes 以窗口为中心，左右翻转 以窗口为中心，上下翻转 如果没有出现 上面红色窗口， 点击一下

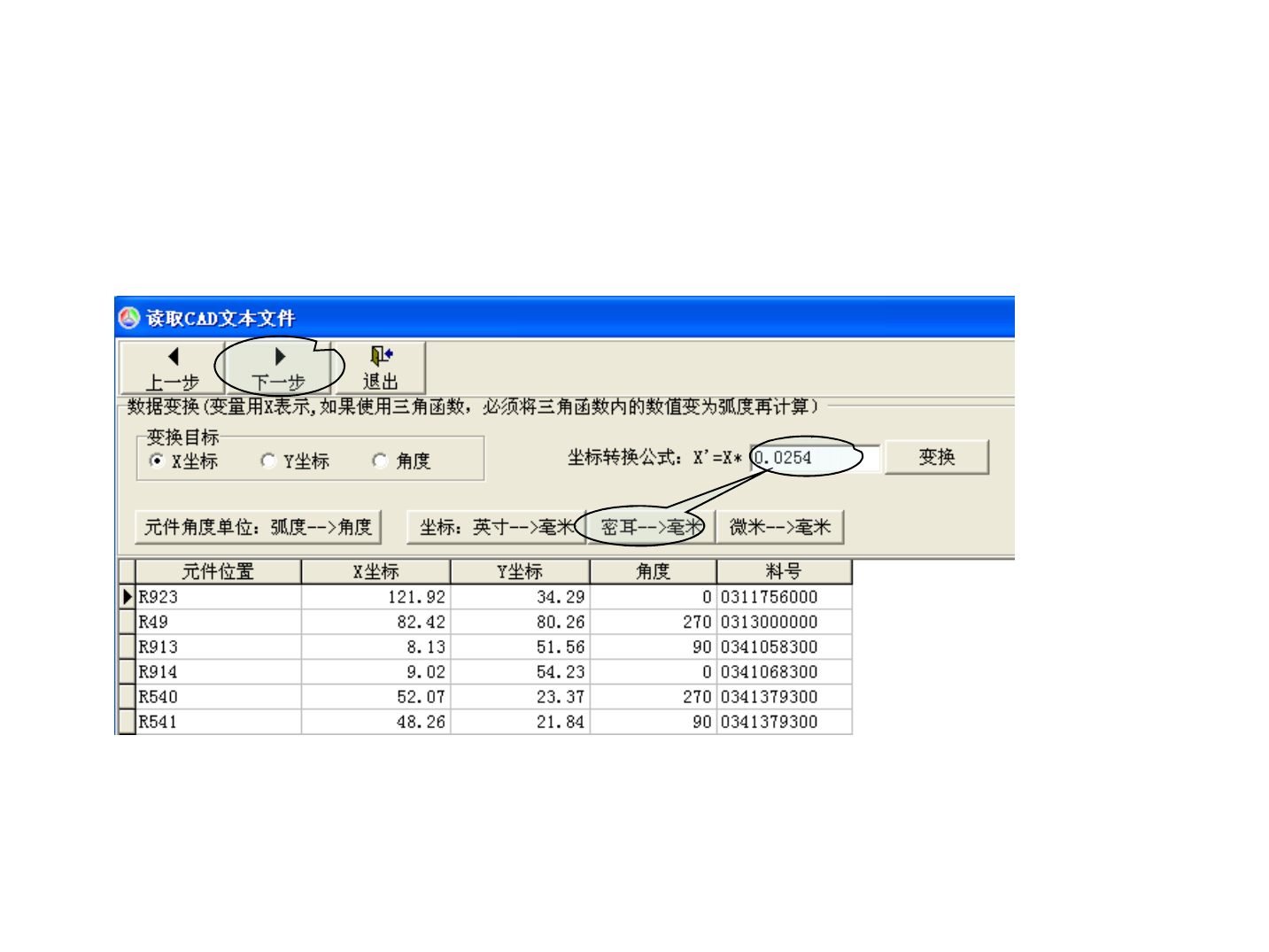

X,Y坐标要求公制，一般CAD是英制的，要点击“密耳à
毫米”转换公式数字就会自动变化。然后在点击“下一
步”如果X,Y坐标是公制的，就直接点击“下一步”
完成上面步骤，CAD窗口就显示出来，如下红色窗口，也是检测窗口，后面需要编
辑，大致上要与零件重在一起，如果没有就用最下面的六个选项进行调试，直到
合适。如果要链接公用标准，下面选项要打勾。最后点击“完成”后，在点击Yes
以窗口为中心，左右翻转
以窗口为中心，上下翻转
如果没有出现
上面红色窗口，
点击一下

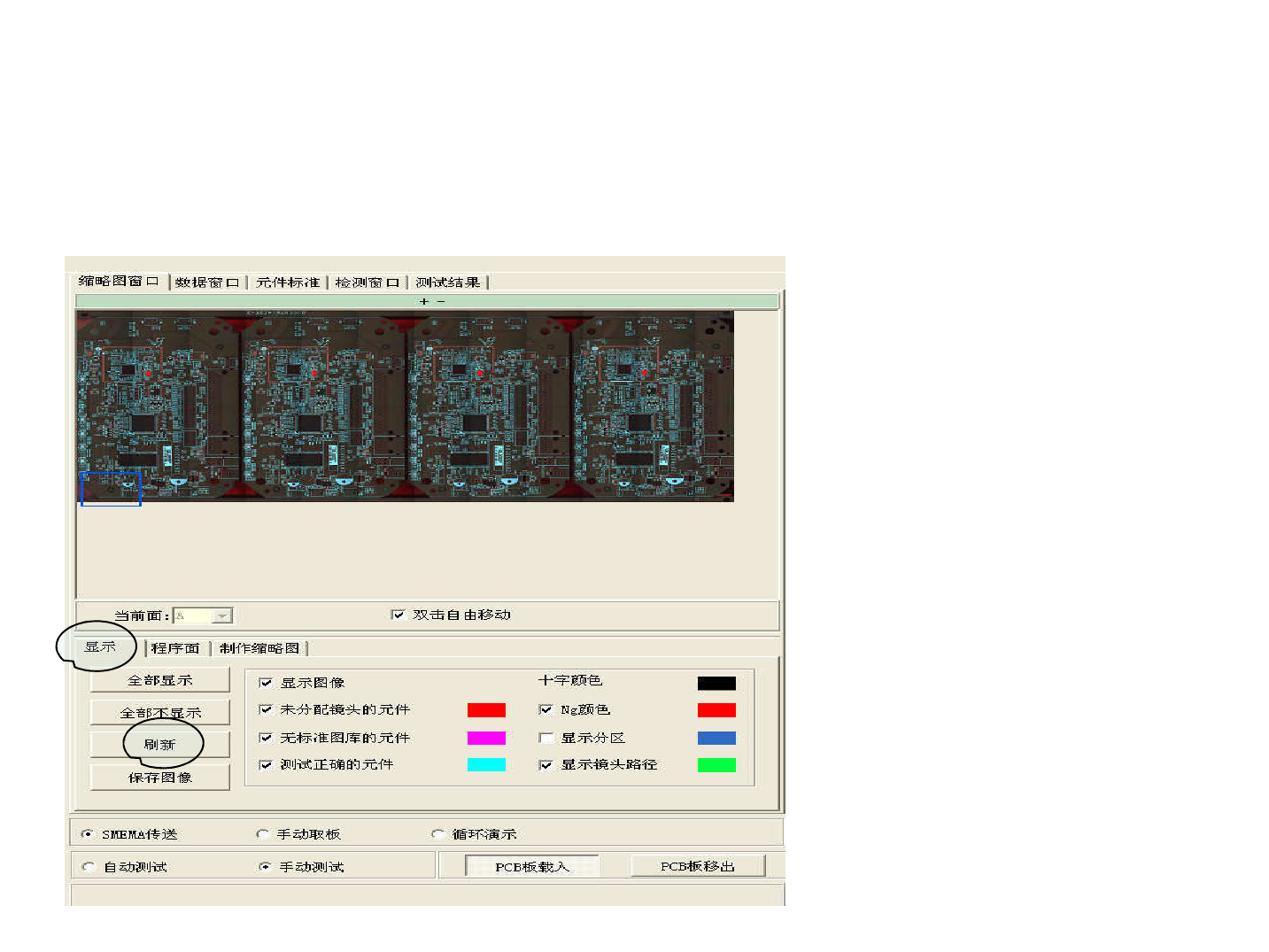

完成上面的操作后，缩略图会显示有红色的编辑
窗口，如果没有，就点击“显示”下的“刷新”
