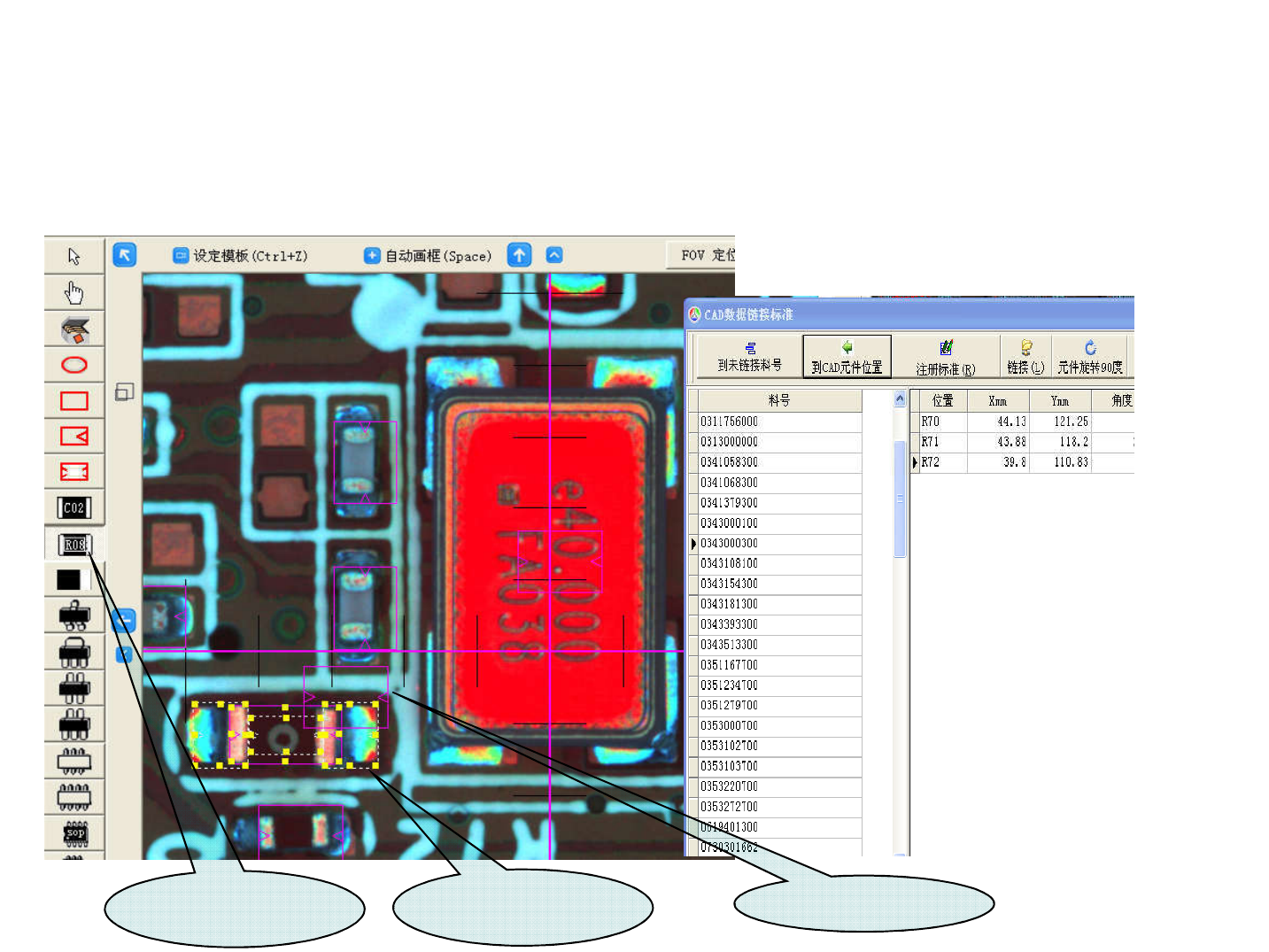

注册R0603电阻时，先把注册窗口移到电阻旁边，再选中带丝印框电阻注
册模块，然后在R0603上画出带丝印框电阻注册模型。如下。再用快捷键
“Alt+R”进入注册界面。或者点击右键后选中“注册标准”进入注册界面
要注册的R0603窗口
带丝印框电阻注册模块
带丝印框电阻注册模型
如下是带丝印框电阻的注册界面，检测项目有四项：Item0Body，Item000，
Item001，Item002.依次为本体，丝印，两个焊点测试窗口。如下是本体测
试窗口，检测类别：BODY.默认为不检测。设置本体有FOV定位的作用。
下面本体框图片显示
影像的分辨率选
择，可调大调小
影像
检测项目
蓝点框为本体框，拉到合適
的大小，把本體框住
下面本体框图片显示
如果勾上，就检测项目
允许偏移范围，
一般默认
灯光和颜色调节
检测类别
如下是 Item000检测项目.丝印测试窗口。检测类别OCV.默
认检测。丝印框要把电阻字迹框住，主要检测错件和缺件。
絲印標準
絲印標準
蓝点框为絲印框，拉到合適
的大小，把絲印框住
