终点位置 此 项 需 根 据 实 际 情况进行选择 在 编 辑 区 拖 拉 选 择 框 让 选 择 框 包 括 终 点 图 像
起点位置

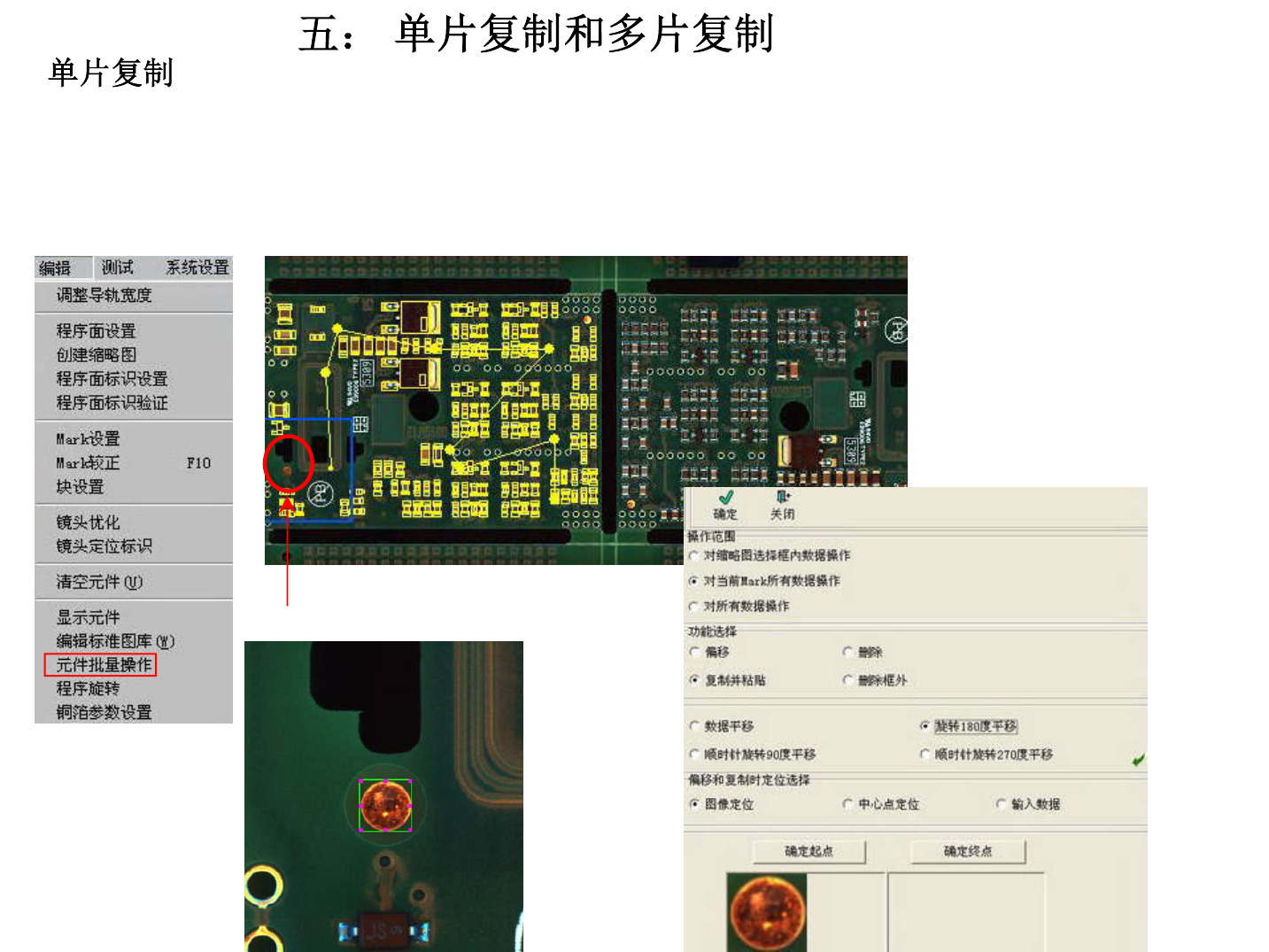

首先制作好一片板的程序，鼠标双击缩略图上的固定点（起点），使镜头移动到固定
点处，然后选择菜单“编辑”栏下的“元件批量操作”弹出操作窗口，同时在编辑区出现
个小“选择框”，拖动选择框让“选择框”框住要定为“起点”的图像，然后把镜头移动
到第二块板的同样位置框起同样的图像作为“终点”，点击确定，然后根据系统提示直接
下一步即可
起点位置
起点位置

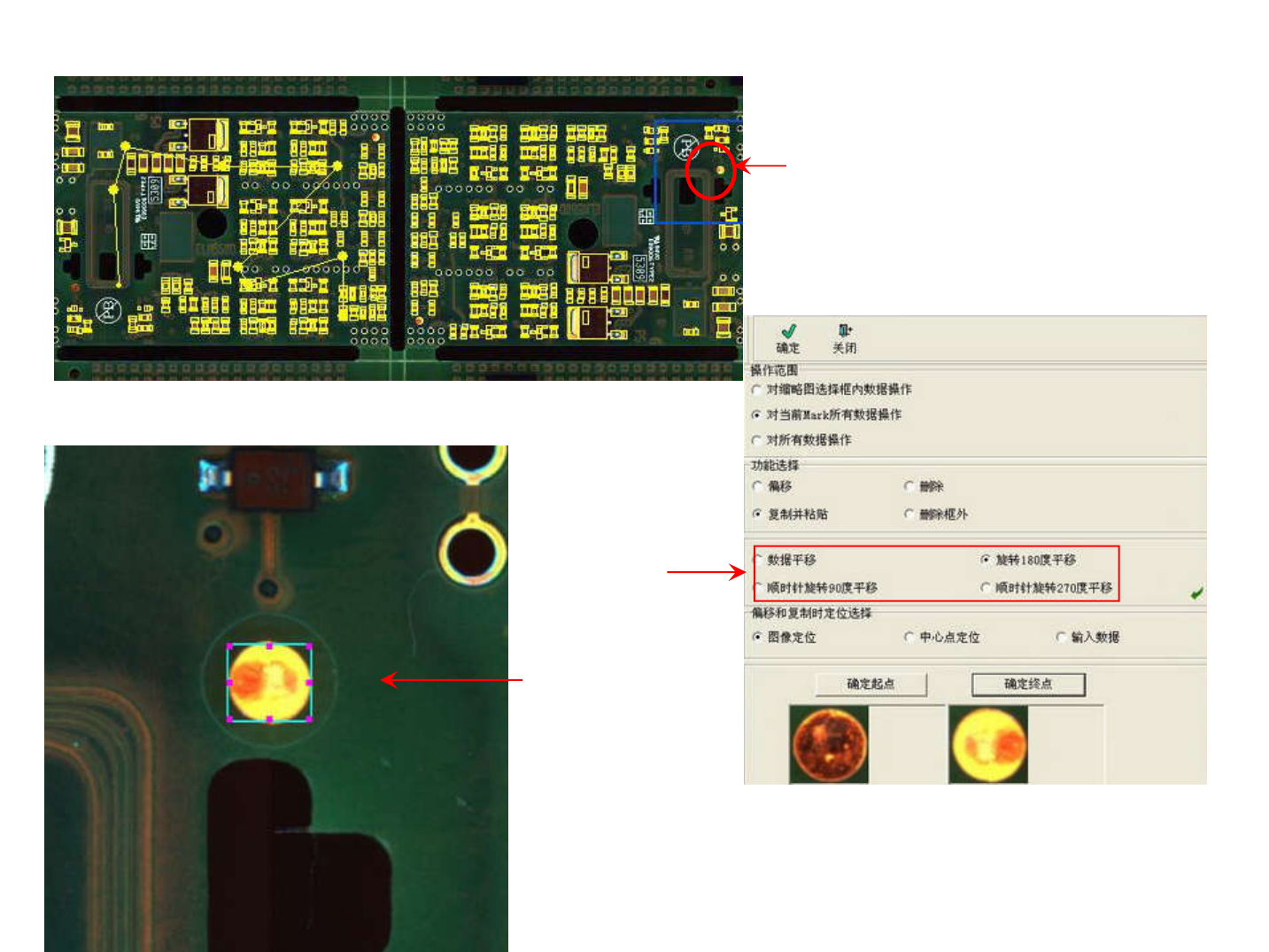

终点位置
此项需根据 实际
情况进行选择
在编辑区拖拉选择框
让选择框包括终点图
像
起点位置

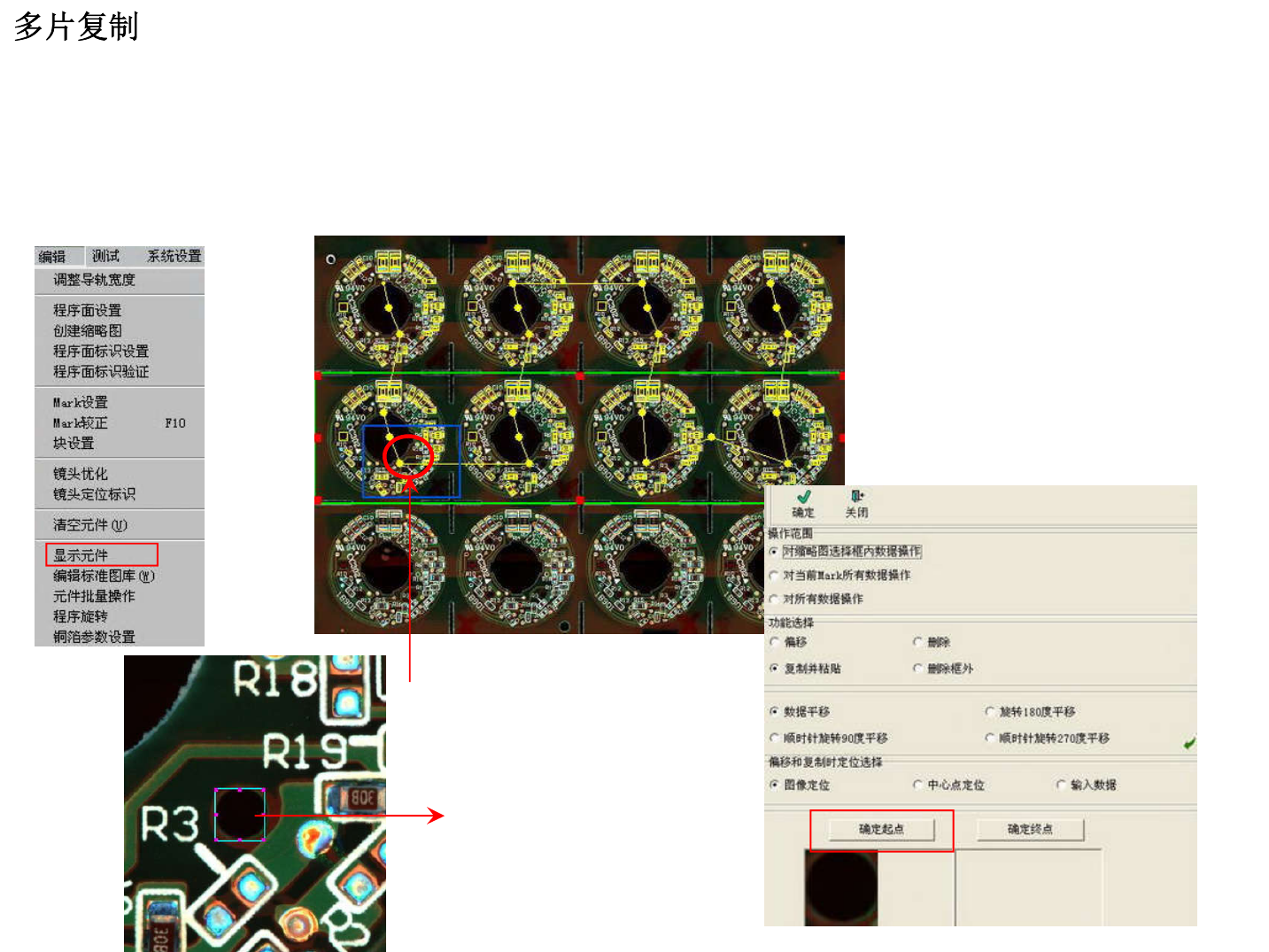

首先鼠标双击缩略图上的固定点（起点），使镜头移动到固定点处，然后选择
菜单“编辑”栏下的“元件批量操作”弹出操作窗口，（将模式设定为 “对当前
Mark所有数据操作”）拖拉缩略图上的选择框把起点区域框起，同时在编辑区出现
个小“选择框”，拖动选择框让“选择框”框住要定为“起点”的图像，然后把镜
头移动到第二块板的同样位置框起同样的图像作为“终点”，点击确定，然后根据
系统提示直接下一步即可。
起点位置
起点位置
在编辑区拖拉选
择框让选择框包
括终点图像
