神州视觉ALD编程详细版培训教材.pdf - 第17页

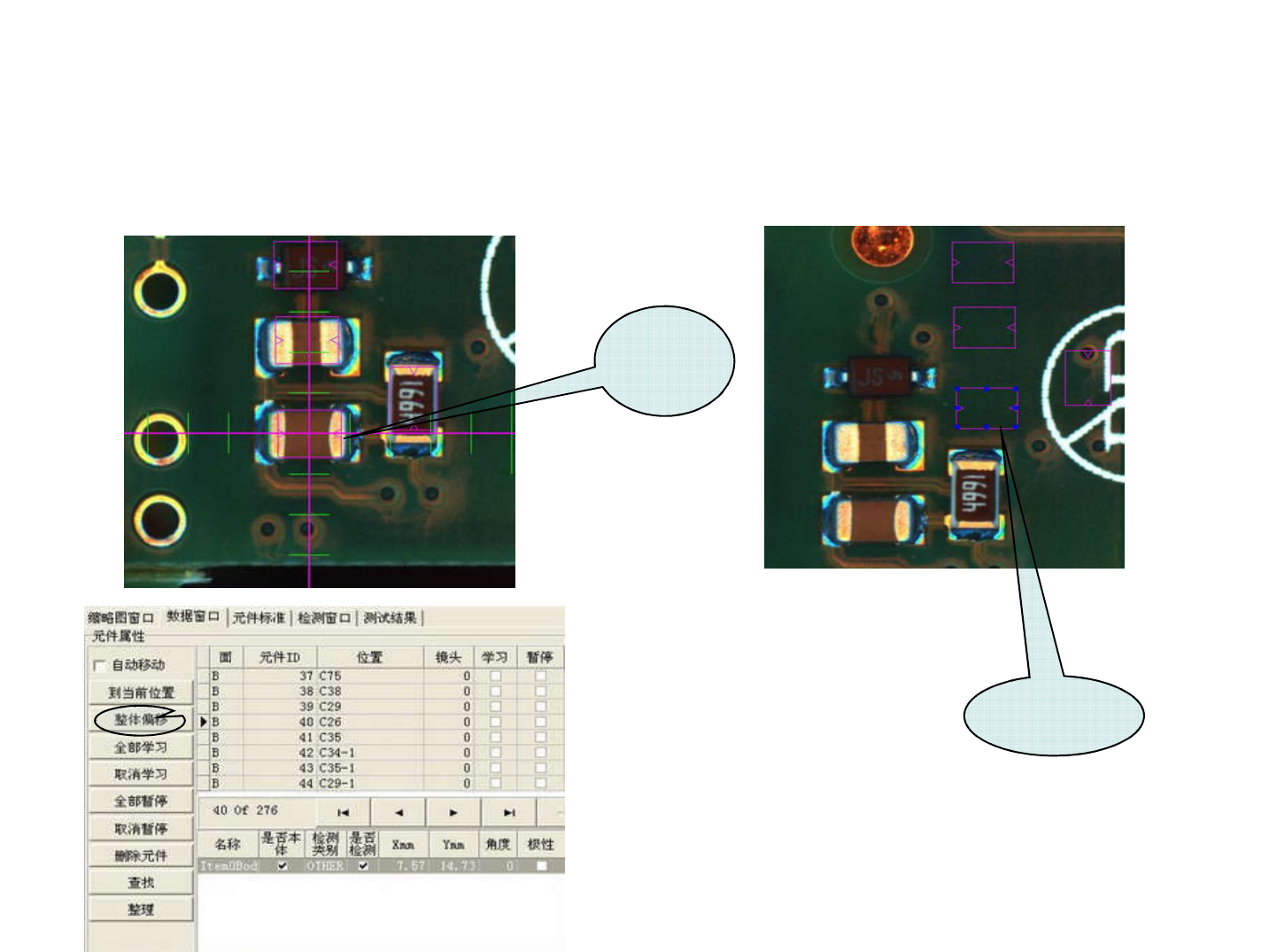

因为我们导CAD的时候，窗口与零件大致一致 ，所以窗口还 要整 体偏移，接下来，在缩略图上先找到任何一 个元件，把十字光标 移到 元件的中心，然 后在右边 缩略图上单击选 中元件所对应的红色的窗口， 最后点击“数据窗口”下的“整体偏移”。 红色窗口就与 元件一一对 应。 用十字光标 选中的元件 选中元件所对应 的窗口
完成上面的操作后，缩略图会显示有红色的编辑
窗口，如果没有，就点击“显示”下的“刷新”
因为我们导CAD的时候，窗口与零件大致一致，所以窗口还要整
体偏移，接下来，在缩略图上先找到任何一个元件，把十字光标移到
元件的中心，然后在右边缩略图上单击选中元件所对应的红色的窗口，
最后点击“数据窗口”下的“整体偏移”。红色窗口就与元件一一对
应。
用十字光标
选中的元件
选中元件所对应
的窗口

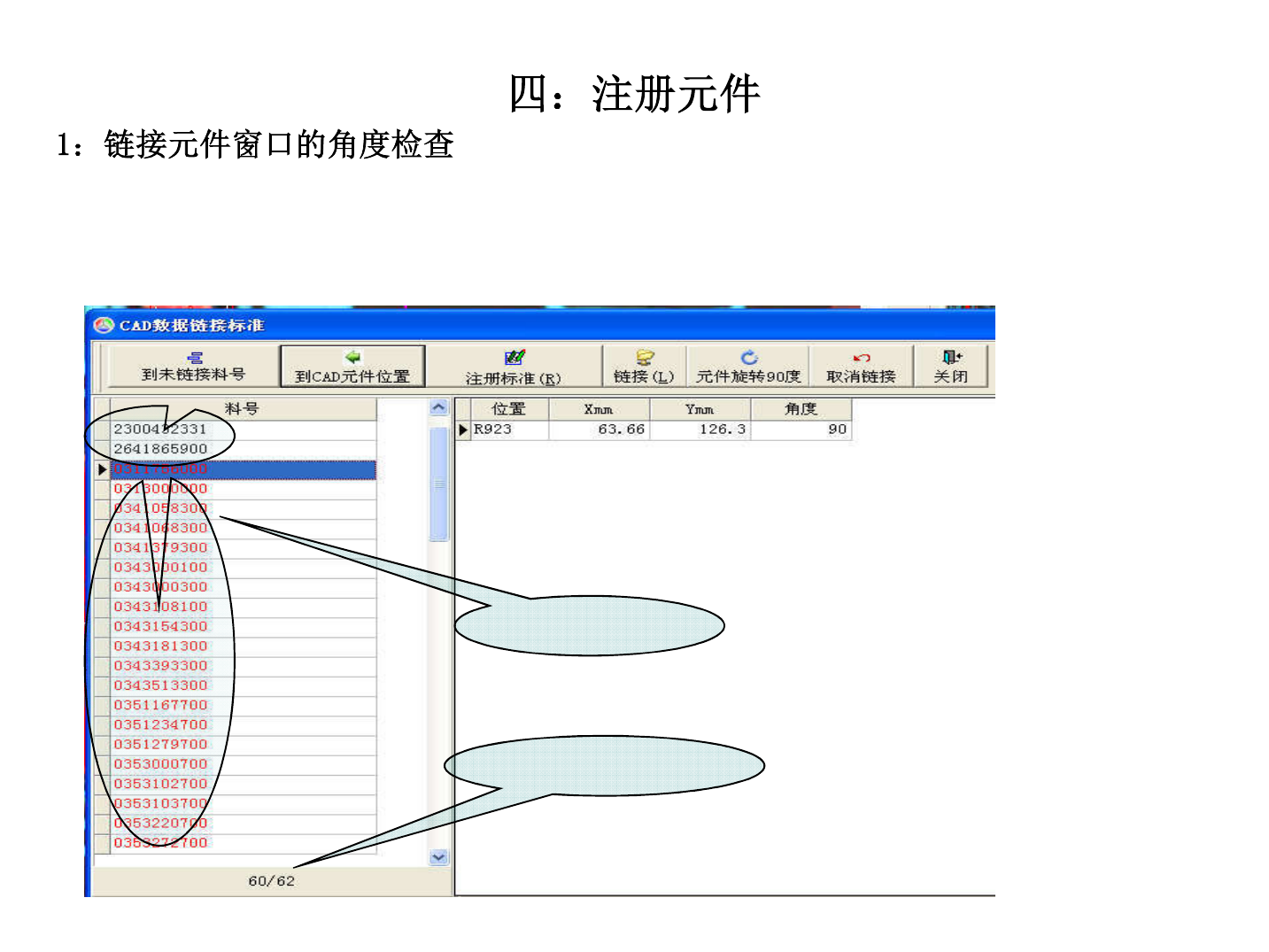

导入CAD之后，按快捷键“Alt+Q”进入如下界面，红色的是在导
CAD的时候，在链接标准打勾后，自动链接的标准。黑色是还没
编辑，后面需要注册。对自动链接的我们需要一个个检查一下。
共62种料，60个已经注册，
这些数字为零件的料号
