测试完后，查看测试结果，前面 ”NGAOI 查看”” NG SPC 查看”不打 勾，就会显示有测试结果，如下。查看 的时候，“自动移动”前 先不 要打勾。“查看每个零件 , 左边图片与右 边的图片比较 。左边是测试到 的图片，右边是标准的图片。如下的零件是好 的，就滚动到下一 个零 件查看 测试结果
测试过程中，出现“全部学习+批量学习+错误暂停”学习界面，左边是测试的图片，右边
是“标准图”，如果零件ok,就默认“合格”打勾，如果有NG，就去掉“合格”上的勾。
然后点击“确定”进行学习。一般偏位，短路，丝印，不要学习到另外的一个模式再调试
模式设置，在学习过程
中，切换另一种模式
测试完后，查看测试结果，前面”NGAOI查看”” NGSPC查看”不打
勾，就会显示有测试结果，如下。查看的时候，“自动移动”前先不
要打勾。“查看每个零件,左边图片与右边的图片比较。左边是测试到
的图片，右边是标准的图片。如下的零件是好的，就滚动到下一个零
件查看
测试结果

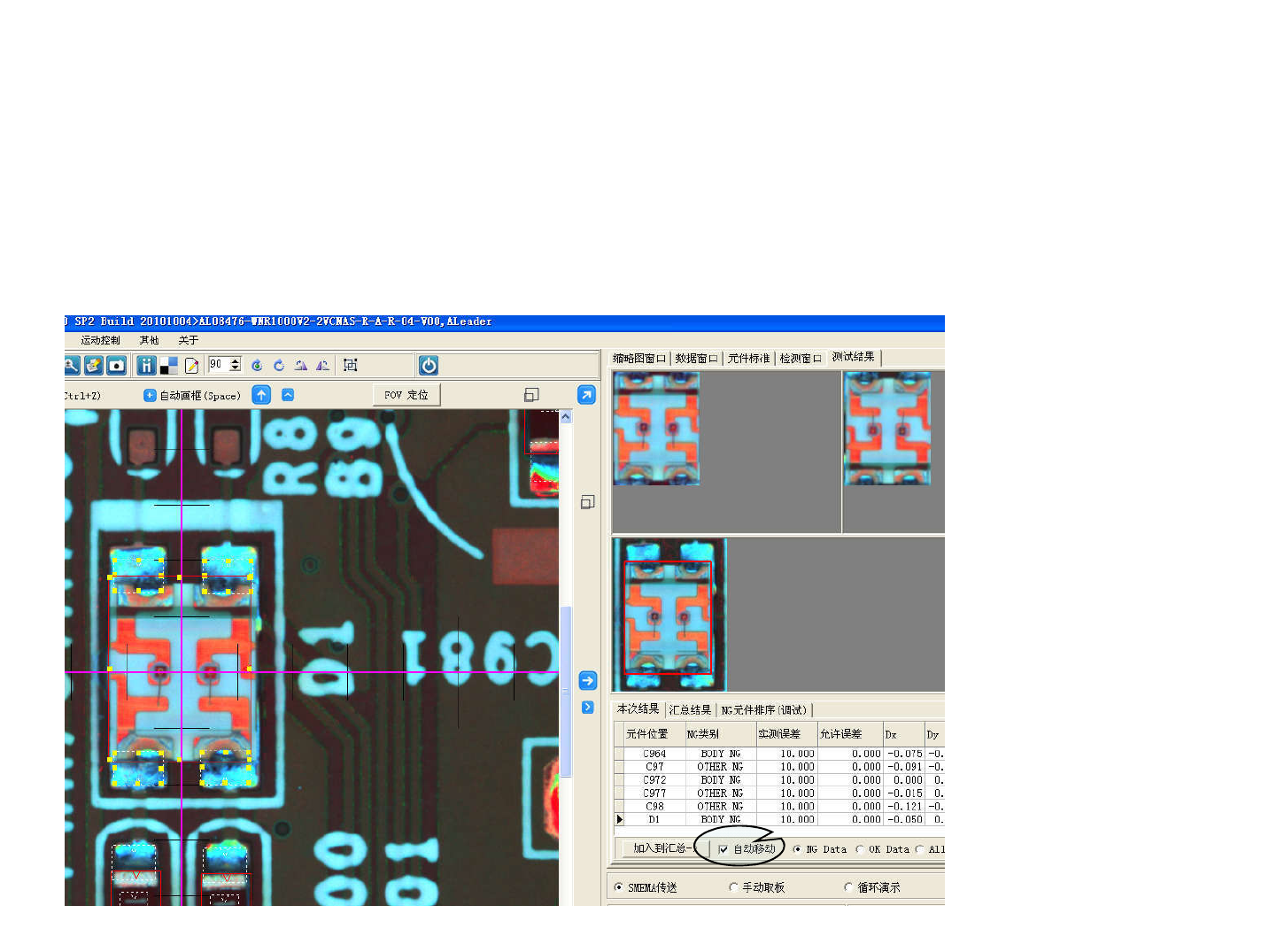

如下D1位置，测试的图片与标准的图片反180度。在“自动移动“前
打勾，镜头就会移动到板子D1位置，如下左边零件。而D1零件没有
反向，那就是设置的测试窗口反了180度，需要去修正。
